散々弄っている方ならば、上の配線図で成るほど・・・。

エーー、ヒーター回路のアースです。１２,６Vと６,３Vの両方で点火できる真空管の場合ですが・・。

プリアンプに使われる真空管と言いますとECC８３とECC８２が代表選手。このどちらもヒーター電圧は１２,６と６,３Vの両方が使えるのですね。

で、プリアンプの場合はヒーターを直流点火でする場合が殆どですので、整流回路の効率から１２,６Vでの点火が多いんですね。

そう成ると、真空管のヒーターは二つのヒーターをシリーズ接続にします。
真空管の足ですと４番と５番を使うわけですね。
で、片側をシャシに落とす。
まあこれでも良いんですが・・・・・。

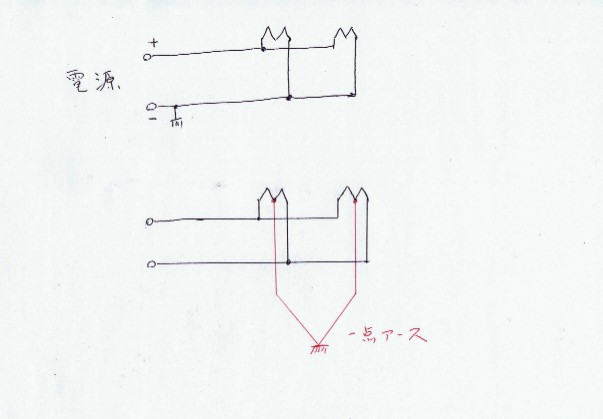

しつこいピンキー君は下の配線を使い出しました。
ヒーター回路の電位をシャシに近づけたかったのです。

先月作ったプリがこの配線。

静かに成りました。もっとも現状が十分に静かなアンプで判る範囲です。

残留ノイズの多いアンプでは判らない差と思います。

基本的に、原理的に間違っていない配線をしたいんですね。

細かなこだわりです。
