今日も朝からヘッドホンを頭に乗せてノイズチェック。
まあ、よく聞こえます。

今回は、良質なケミコンを入手出来たので凄く楽です。
この容量を全てフィルムコンで補うと、とんでもない大きさのアンプに成っちまう。

で、前々から判っていた現象。
置いてある状態は前の写真を見て下さい。

右側を下にして立てた状態。

でね、右側だけハムが大きい。

なぜと思います？
置いてある作業台。木と鉄板のコンポジット。

そうなんですよ。右chが作業台に近い。その作業台が鉄板。
作業台がノイズを拾っちゃうんですね。

動作中のアンプを作業台から１５cm程離すとハムは消えます（笑）。
アンプのアース端子と作業台の金属部分を繋げば平気なんですけどね。

空中を飛んでくるノイズは目に見えないので怖いんですよー・・・。


作業台から更に離すと違うノイズが出ます。
頭上のLEDライトへ近付いた為なんですね。
家の中、ノイズの原因だらけですのでご用心。

[3回]

何度かの中断が有りましたけど、何とか完成に漕ぎ着けたプリアンプ（パチパチパチ）。


中断の理由は、何度かの部品待ち（大量のケミコンを買った）。
今回も、測定の重要さを、イヤと言う程思い知らされました。

以前にアップしましたCD用のバッファアンプ。
計算上も聴感上も問題は無かったんですが、此処は本当に計算上通りに働いているの？

理論通りかどうかの測定だったのです。
結果は、頭真っ白・・・・・・。

手持ちのコンデンサーで実験。適正値は判ったんだけど、手持ちのケミコンはでか過ぎる（耐圧が必要以上に高い）。

そんな訳で、場所によって違う耐圧と容量が必要に成り・・・・・・。
新しいパーツを使う時には、音質チェックも大事ですから、いっぺんに全てを購入とも行かなかったんですね。

結果、何度かに分かれて発注したので、時間が掛かってしまったのです。

今回の改良。信号ラインには一切手をつけていません。
電源ラインだけ。

で、最終的にノイズのレベルを知りたいんだけど、あまりにも小さなレベルなのでオシロでも判らない。

普通なら、今使っている装置と交換すれば良いんだけど、今のアンプは特殊でそれも出来ず・・・・・。

ノイズはスピーカーよりもヘッドホンの方が判ります。
そんな訳で、ヘッドホンアンプとヘッドホンを注文。
今日来るかと思っていたんだけど、未だ来ない。

明日かなー・・・・・。


CD用のバッファもそうでしたが、今回の変更。
音質には殆ど効果が有りません。
只、真空管を理想動作に近付けたかったのです。

でもね、こう言う改良が、今後のチューン時に足を引っ張らないで済むんですよ。
機械的にも電気的にも理想動作へ近付ける。って結構大切なのです。

[3回]

通電試験中のパワーアンプは、今のところ異常電流は流れていません。
単にヒューズの寿命だったみたい。
と言って油断大敵。２４時間テストを続行。

此のテスト、１時間おきに電流値のテストなので退屈です。

じゃ、そろそろ繋ぐかな。

イコライザー部と電源部を組み直したプリアンプ。
相変わらずくそ重いし・・・・・。

そうか、テストは片chだけで出来る。
そうすれば重い電源を１台運べばOK（まだ完全に治っていると信用していない）。

要は、今回の組み直し。此れだ、と言う原因が見つからなかったのです。
そんな訳で、もう一度見直しも有り得る。電源１台で片chのテストでイイヨネ（手抜きです）。

プリアンプをラックに押し込み、電源を乗せる。

各部の配線を始めたら・・・・・・・・・・。

覚えていますでしょうか？
お客様が来るので、急遽旧アンプをセットした事を。
その時、プレーヤーの位置を動かしたのです（重かったー）。

デネ・・・・・・・・（涙）。
アームの出力ケーブルが届かない・・・・。

将来、プレーヤーを２台にするので、位置変更は予定通りだったんですけど・・・・。

CDを繋いでフォノは入力オープン。
まあ、この状態でもノイズのチェックは出来ますので・・。

以前は入力オープンの方がノイズが酷かったのです。

入力セレクターをフォノにし、VRを徐々に上げる。
サーと言うノイズ。アレだけ有ったハム音は微小（でもチョイ多いかな？）。

巧く行ったんだけど、嬉しさは半分だなー・・・・・。


ハイ、これからアームケーブルを作ります（汗）。



先のアップから２時間後。
無事にレコードの音も出ました。

で、気付いた・・・・・・・。
今迄のプリアンプには処方していたのに、今回のアンプには忘れた・・・・・。

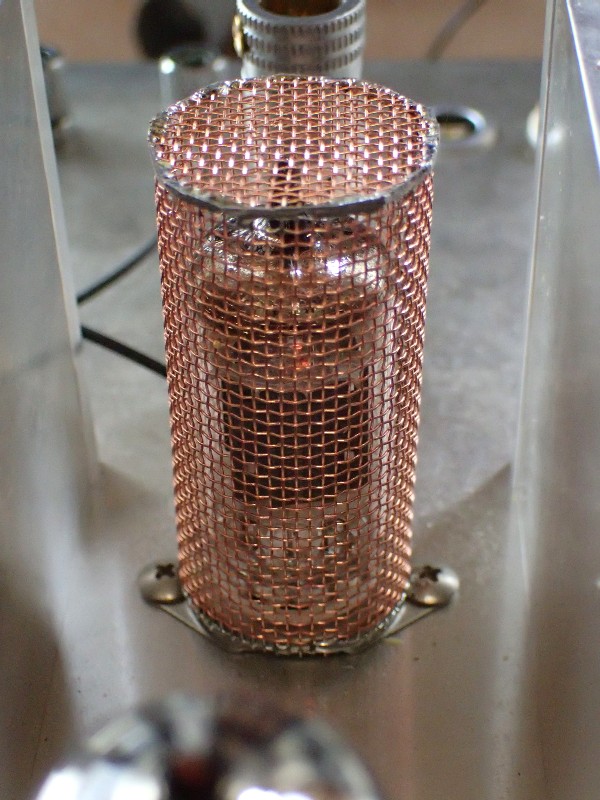

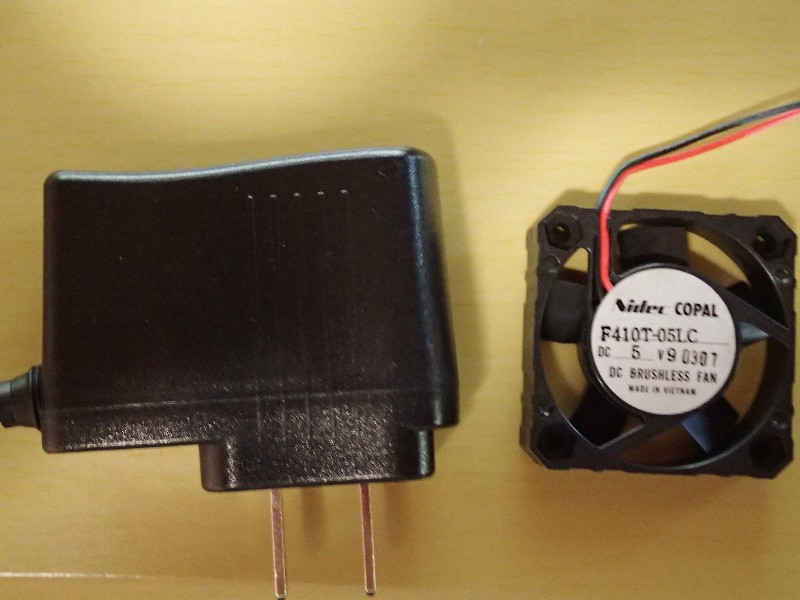

今迄のアンプは気は心、程度の期待だったんだけど、今度のアンプはやらないとヤバイ（実際にフルボリュームでのハムノイズは大きい）。

明日は地元の祭り（コロナに負けない部落の住民）。
まあ神事だけなので、時間は短い（去年までは、その後に花見）。流石に花見は無し。

帰ってから、重いアンプをまた作業台の上へ・・・・・（やりたくないよー）。

[1回]

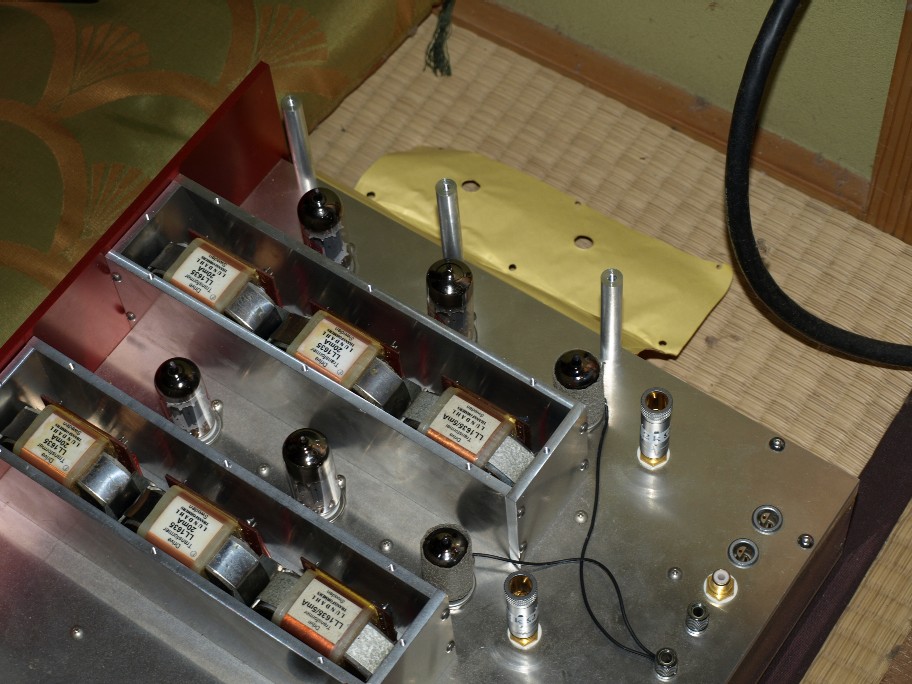

とりあえず、電流の流せる状態に成った新プリアンプ。

動作チェックを始めます。


大量のフォステクスのコンデンサー。略１００％中古品。
此れを全部新品で揃えたら・・・・・（大汗）。

動作チェックの方法は何時もの通りです。

と言う事は、一瞬に１２本の真空管の電流を測る様（万が一、オーバー電流が流れていたら、万事休す）。

流石の僕にも、此れは無理。
ハイ、電源が４つに分かれているのをフル活用。
まず、電源が１台しか乗っていません。

この状態では、片chだけしか動きません。
で、気付きました？

整流管が１本しか挿していないのを・・・・。
真空管本数の少ないドライブ段だけに（しかも片ch）電流を流します。
素早く、２本のECC９９のカソード電圧を測定。
オームの法則から判りますよね。電圧÷カソードのバイアス抵抗値＝真空管に流れている電流（プレート電流）。

机上の設計では、此処の電圧は３V。
実測値。片方が２,９５V。もう片方が３,０１V。
ハハ、ピッタシカンカン（実はドライブ段の電源も弄っています）。
僕のパワー管はKT６６。普段使っている（お客様に渡している）EL３４よりもバイアスが深いんですね。
其れの対策で変更しました（と言う事は、最初に作ったのはEL３４に合わせていた。大汗）。

兎に角今回のアンプ、反省点ばかりで・・・・・・・。
何で気付かなかったのよ・・・。と言うのが目白押し。

この状態で１時間動作。１時間後の電圧を測定して、反対のchに掛かります。





今回のアンプ。製作途中での中断が何度も。気合抜けますよね。
結果、適当に・・・。

十分判っていたんですよ。この様な製作では良い物は作れない。
第一、作っている時に楽しくなかった。

良い仕事は楽しんでしなきゃ駄目。
判ってはいたんですけどねー・・・。

ハイ、作り直し。結構楽しんでいます。
頭が疲れて来たら、サッサと止めます。
苦労して作った物と、楽しんで作った物。
後者の方が良い物が出来ます。


僕、頑張りました。って言葉嫌いなんですよね。
頑張りました、の後に言い訳が多いので・・・・（でも・・・・・）。
頑張らなくて良いんですよ。
結果が勝負ですから・・。
楽しんで良い結果が出た。此れが最高です。


酔った勢いで書いちゃいますね（大汗）。
僕とギターとの付き合い方。
頑張って練習って嫌いです。
そんな事をしていたら、ギターが嫌いに成ってしまう。
その気に成った時にギターで遊ぶ。

此れが不思議で、ここ数日のんびりしている時は膝にギターが乗っている。
逆に乗っていないと寂しい。
昨夜、大好きな連続ドラマの最終回。見ていたんだけどギターとの遊びが始まって・・・（ストーリー、よく判らなかった）。

１年前も夢中には成っていたけど、今の好きとは違うかなー・・・・って。

で、実は最近好きなギタリストを発見（ネット動画）。
その人の弾き方は、僕の大好きな音（クリーントーンが中心で、歪ませても暴力的ではない）。

面白い事に、その人はギターを全然弄りません。
沢山のギターを持っていて、其々の良さを発揮した演奏をしています。
ウーーーン。この様な人を知ると・・・（ギターの改造なんて・・）。
けっして高級（高額）なギターを使っていないんですね（と言っても、僕と同じ程度のギター）。

で、その人と僕との共通点。ギターが大好き（その人、僕よりもギターが好きかと、笑）。

[4回]

毎日、プリアンプの改造。
で、大失敗・・・・・・・。

イコライザー段のノイズ対策がメインですので、本体のイコライザー部分を完全分解。
アースラインの引き直し。
アースラインは一番下（奥）なので、CR類を外さないと出来ない作業だったのです。

全ての改造が終わり、電源部の再チェック。
で、焦っていた作業が見えて来た。何でこんな対策をしちゃったの？
要はB巻線の変更。馬鹿ですよね、もっと高いB電圧が必要に成って、リップルフィルターの抵抗値を下げちゃったんです。
リップルフィルターの抵抗値を下げると、フィルターとしての性能は下がります。
結果リップル成分を含んだB電源に・・・・・・・。
この辺は、ギリギリの低容量のコンデンサーを使っていた、と言う事も見逃せません。

数日前に電源の底蓋を外して・・・・・・・・。
馬鹿だよねー。B巻線に余裕が有るじゃないか・・。

B巻線の電圧を変えると、全て設計し直し。

で、その結果・・・・・。


電源部の改造は昨日全て終わりました（２台共）。

その為に、本体の変更も必要に成ったんですね（恥）。


B巻線を弄る前の定数と、変更後の定数を書いた図面。
２枚の図面を最初から書いたのでは有りません。

僕の図面の書き方は、最初に定数を一切書き込まない図面を書き上げます。
此の図面をスキャナーでパソコンへ取り込みます。

こうして置けば、定数の変更図面を何枚でも書けるんですね。
定数だけの書き込みでしたら簡単です。
失敗したら、また最初の図面を印刷。
新しい定数を書き込む。

最終的な定数が決まったら、その図面をスキャン。
図面を大事にしないと、後で後悔しますよー（経験済み、汗）。

結論、電源部の改良を先にやっていたら・・・・・・・。




チョイ日記を見直してみたら・・・・。
８日（日）に休んでから１日も休んでいない（疲れている筈だわ）。
と言う事で、今日は休養日に急遽決めました（笑）。
