此処数週間。掛かりっ切りのプリアンプ。
なんせ、シャシの削り出しから始めるのですから、チョチョイノチョイとは行かないのです。

更に今回は、A電源を内蔵しないといけなく成りましたから尚更です。

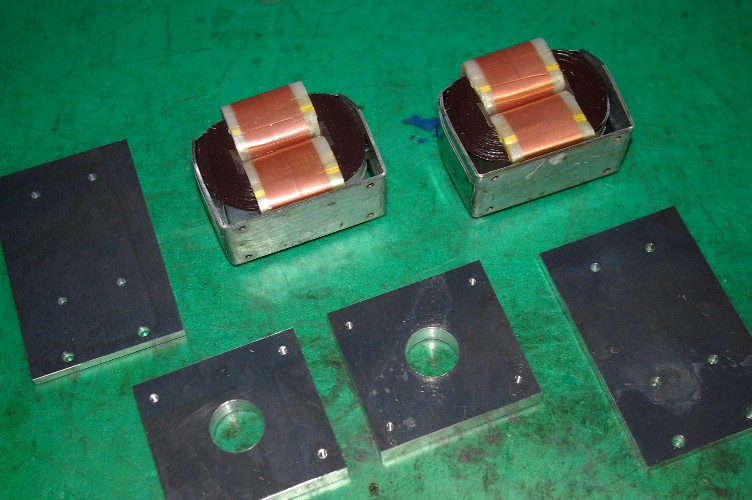

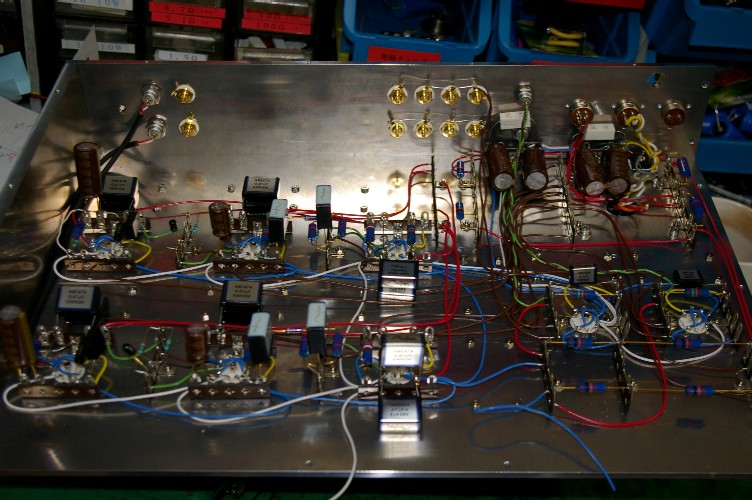

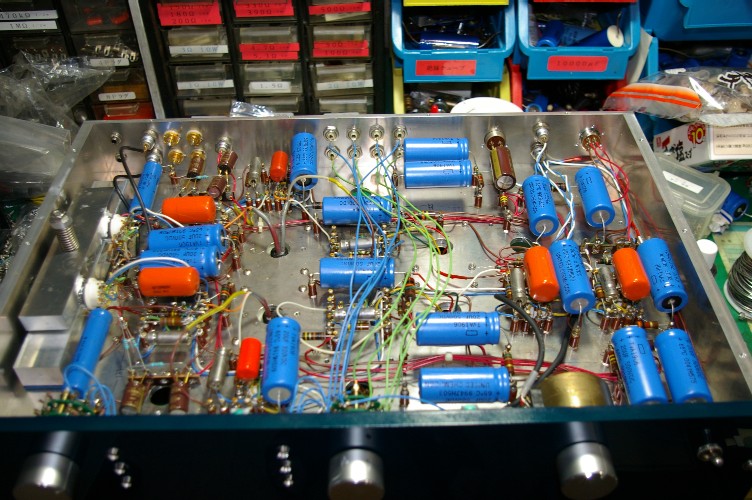

今朝の状態。

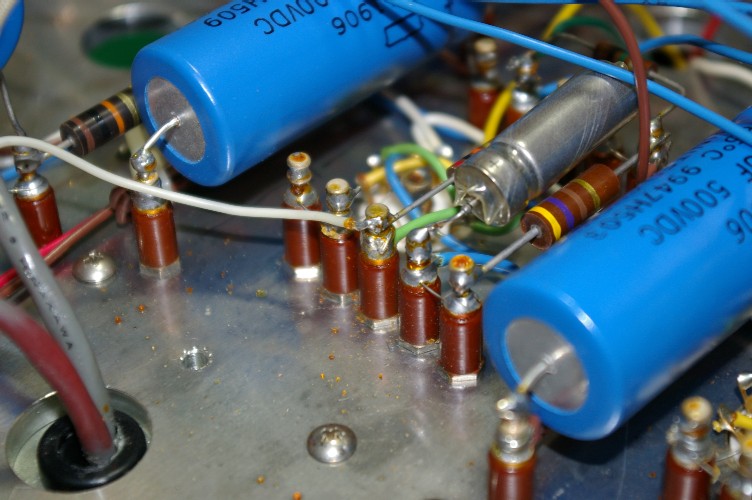

基本配線（B回路、アース回路、信号ライン）が終え、CR類の取り付けに成りました。

アース母線を使いませんので、アース配線の多さが目立ちます。こげ茶色の配線が其れです。

B回路の配線も共通インピーダンスを持たせない配線ですので、配線の本数はドンドン増えます。

プリント基板では出来ない配線ですね。

更にブロックケミコンも排除。
ブロックケミコンは兎に角配線処理がやり易い。ブロックを使うのを止めた当時、配線処理に手こずりました。

カソードのパスコンだけはケミコンを使いますが、それ以外は全てフィルムコン。

すごく贅沢なアンプなのです。

でも、其の贅沢さ。音に反映しなければ只の自己満足。

確実に反映する自信（過去の沢山の実験）が有るからこその採用です。

これから、大物のフィルムコンを取り付け、パネルの配線に入ります。

[0回]

今掛かっている、プリアンプ。
外注に頼んでいましたフロントパネルが出来上がりました。

パネルの製作には結構時間が掛かります。

まず最初に、僕がアルミ板から切削。

切削の終わったパネルをアルマイト屋さんに出す。

アルマイトの掛かったパネルを彫刻屋さんへ。
僕が切削に掛かってから、出来上がるまで２週間。

量産品ではこんなに手の掛かる事はやっていられませんね。

今回のアンプ。パネルの高さが従来の物より５cm程高い。

今迄でしたら、下のつまみの周りの彫刻で其れ成りにバランスの取れたデザインでした。

今回は上が長いのです。上半分が間延びした感じに成ってしまいます。

で、ロゴをその辺を落ち着かせる位置に彫りました。

着色はお客様の希望のグレー。
パネルの色に合う様に、彫刻屋さんが調合してくれたグレーです。

オーダーメイドのアンプ、チョット贅沢ですが、楽しみも大きいのです。

さあ、配線開始。

[0回]

最近、オーディオの方の更新が無くてバイクばっかり。遊んでいるな。
って、思っている方。ブッブー。

シッカリ仕事もしています。
先週は一日も休んでいませんでしたし。

で、今の仕事。軽い気持ちで受けちゃったけど、予想外に手こずっています。

全て新しく作るのでしたら、今迄何台も作っていますので、迷いません。

今回は、前から有る電源を利用してと言う課題です。

先にアップした電源。良く出来ていますが、僕の思い違い。
B電源だけでA電源が入っていない。

そうなんです。今迄使っていただいたアンプ。本来の形は電源内蔵です。
勿論シャシに内蔵ですから、そんなに余裕タップリとは行きませんし、B回路にチョークも入っていません。

それで、強化別電源がオプションに有ったのです。

と言う訳ですので、A電源は内蔵電源を其の侭利用。
強化電源はB電源のみ。

さて困った。A電源を別電源かアンプ本体に付けなければいけなくなったのです。

散々考慮。結果はアンプ本体にA電源を付けよう。



穴あけ加工の終わったアンプ天板。
左奥の大きめの穴がA電源用のトランスを付ける穴。



其の部分のアップ。

単にトランスを付けるだけではなく、A電源は直流ですから、整流回路も入れなければ。

そんな色々と入れられる様な大きなシャシを使っていたら、設計者の腕が疑われます。

余裕の無いシャシの中に、他への影響を出さない位置への配置。

かなり考えました。

更に、トランスの高さが結構有ります。パネルの奥にトランスが見えるのはかっこ悪い。

結果、パネルの高さも増やしました。

一品物ってこんなものです。十分な時間を使ってジックリ考えないと、作っている間にオーマイゴットが・・・・・・。

パネルとツマミのアルマイト加工も上がってきました（パネルはとっくに作っていたのですね）。

連休明けには彫刻屋さんへ出します。

其れ迄にリアパネルも作らなければ・・。

[0回]

先日お預かりした、プリアンプの電源。
改造終了。もっとも配線のバインドがまだです。

配線終了してすぐに配線間違いを探しますと、頭の中に組んだ時の残像が残っていて、ミスに気付きにくいものです。

一日置いてチェックです。チェック前にバインドしてしまいますと、配線を追いかけるのが大変。

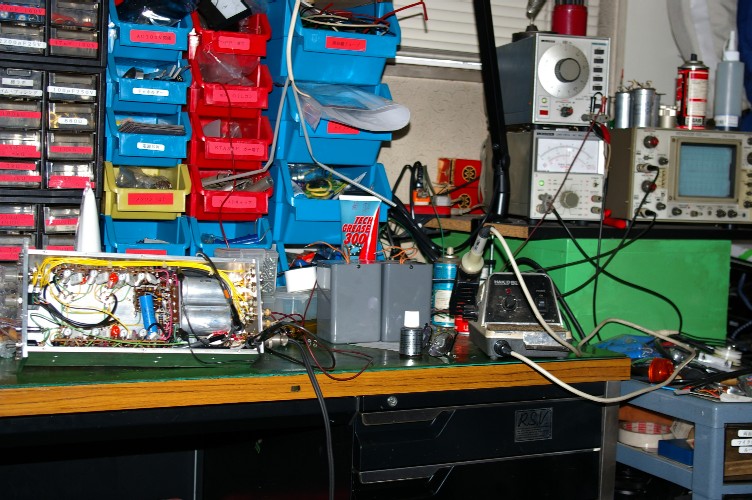

で、この状態なのです。

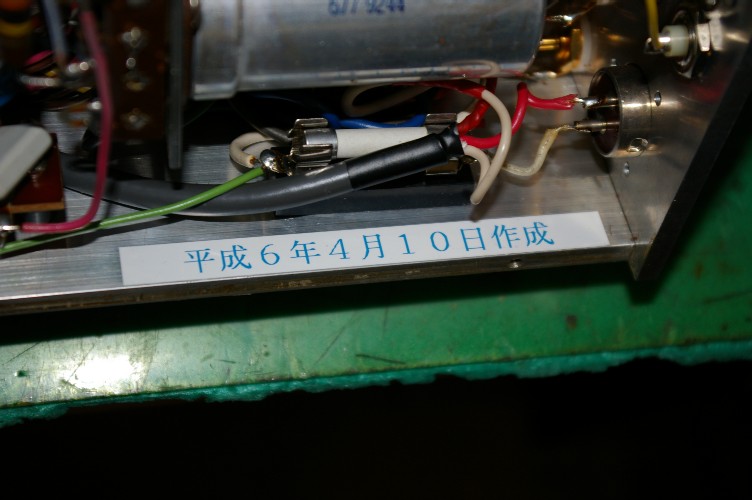

２０年以上前に組んだ電源ですが、どこにも異常は有りませんでした。

と言って何もしない訳には行きません。

まず、ケミコンは寿命の筈。

更に、当時は手に入らなかった大容量のフィルムコンが、今は手に入ります。

フィルムコンを知ってしまうと、ケミコンには戻れません。

更に当時とアースの取り方も変わって来ています。勿論良い方向へ。

其れを実践しますと、アンプ本体と接続するメタコンの端子数が足らなく成りました。

今までは６Pを１個。今回は４Pと３Pの２個。
分けた理由は４PにはDCが、３PにはACが流れます。

今までは６芯のケーブル１本でしたが、お互いの干渉を嫌って２本に分けました。

電源ヒューズもブレーカーへ交換。

最新電源と同じ構成です。

[0回]

先日預かりました電源部に続いて、アンプ本体。
本体は２２～３年前に作ったものです。

その後の改造歴はすごい歴史。
電源強化。イコライザーをCRからLCRへ。CR結合を全段トランス結合。イコライザー段にはパーマロイコアのトランスを奢りました。

当時、このアンプの中で最強バージョンだったのです。
僕も同じ仕様で使っていました。

でも、人間進歩します。僕も２０数年其れ成りに勉強しました。

今、このアンプのオーナー宅へ貸し出し中のプリアンプ。
最新バージョン。

基本回路は全く変わっていません。
シャシは強化タイプです。

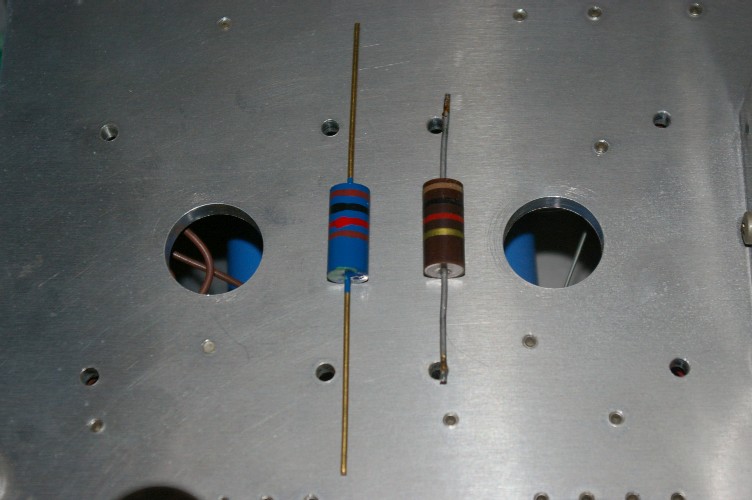

CR素子は殆どが違っています。
でも、トランス結合やLCRの様な高価なパーツは使わず、全段CR結合。CRイコライザー。電源トランスも１個（写真のアンプは３個）。
一番の違いは真空管の動作点。

結果、今のアンプが勝ってしまったのです。

基本回路は変わらず、パーツは落として有るのに・・・・。
勿論、最新バージョンアンプをトランス結合にすると・・・・・。

[0回]

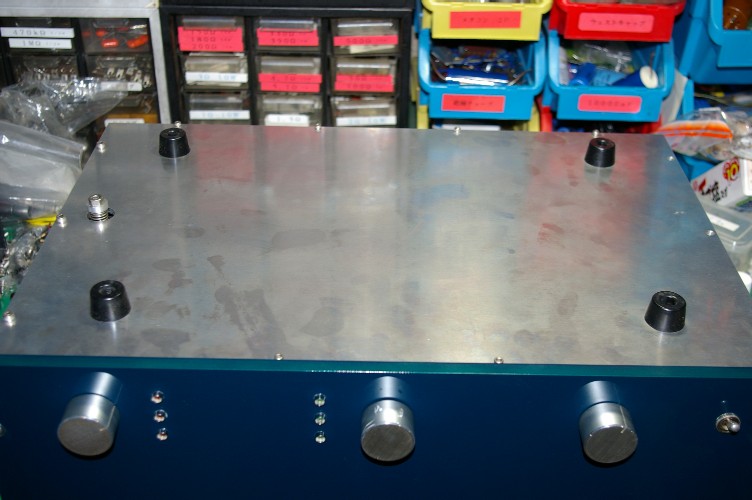

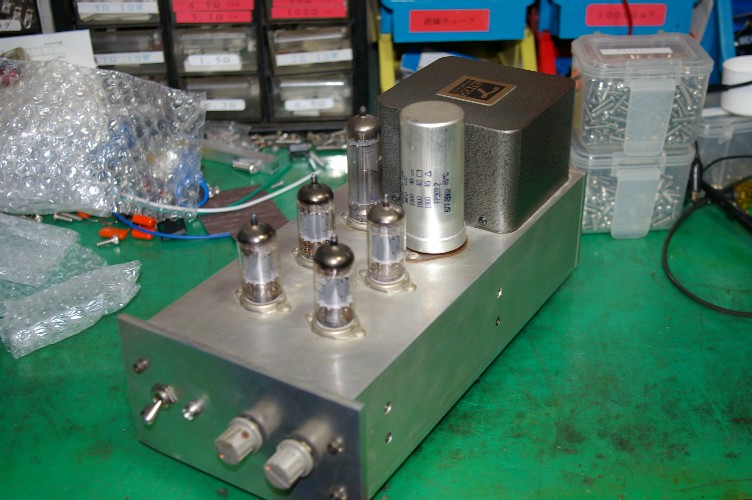

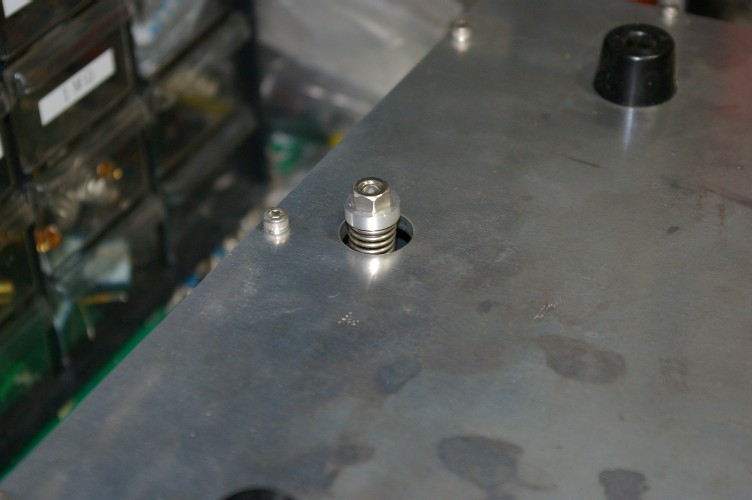

この写真の物。なんだか判りますか？
まあ、僕の作っている物を理解している方ならハハ～～ン。

実はプリアンプの電源。
２０年近く前に作った物です。

当時のプリにオプション設定をしたものです。
オプションと言いましても此れだけの電源ですから、本体価格と殆ど同額でした。

当時作った侭で、一度も開けた事の無い電源です。

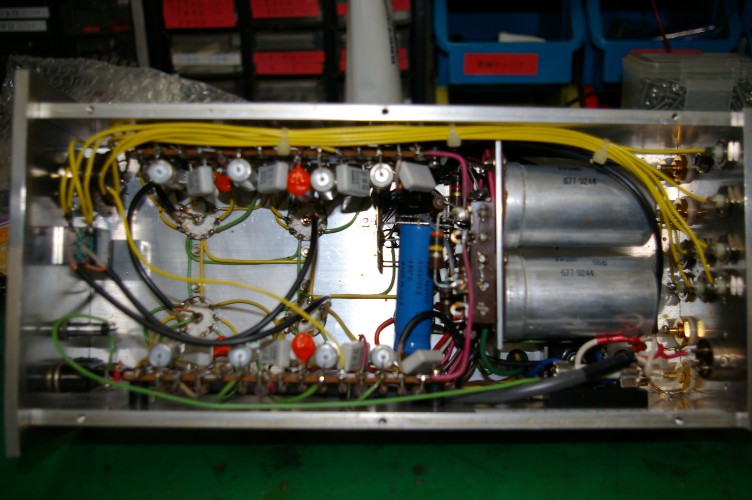

内部はこんなにアッサリ。ブロックケミコンを多用していた時代ですので、こんなものです。

でも、２０年近く経っている物に見えますか？

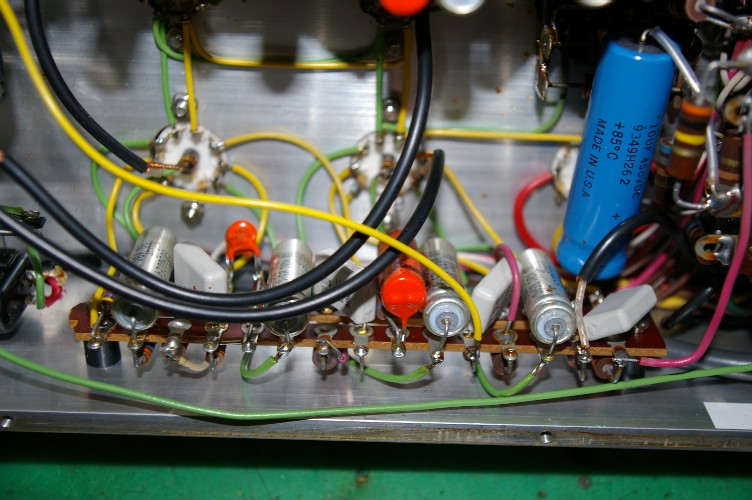

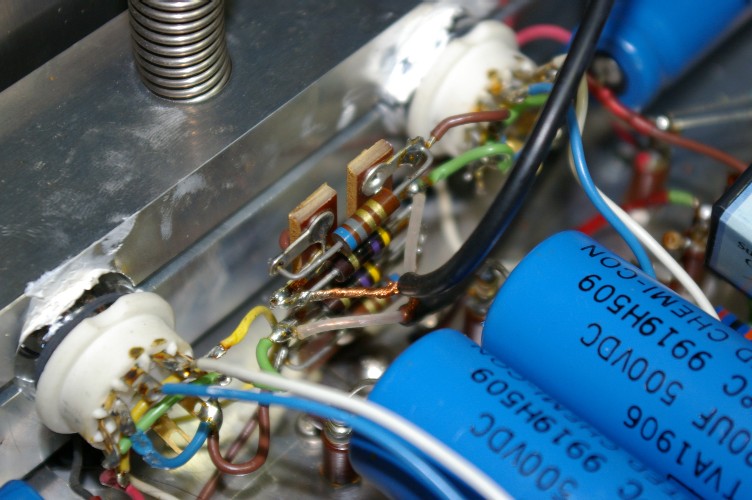

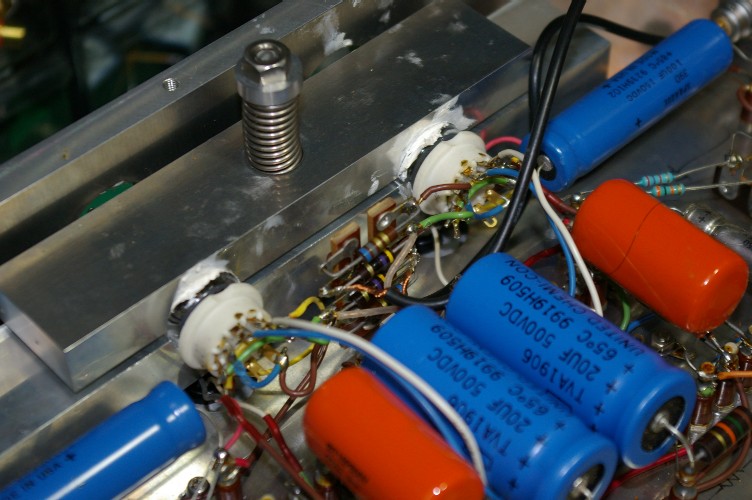

真空管ソケット周り。普通のアンプでしたら、此の辺は埃でいっぱい。

なぜなら無いか？

答えは簡単です。シャシが密閉構造。放熱口を開けていません。
放熱口を開けないで大丈夫か？ナンテ意見も有りますが、２０年の実績が有ります。

で、今回の仕事。この電源を利用して、プリアンプ本体を新しい物にする計画。

勿論、電源のコンデンサーは全て入れ替え。

さてさて、どの様なアンプに成りますやら・・・。
