数日前から始めたプリアンプのオーバーホール。
ノイズが多いだけで、普通に音は出ていたので、取り敢えずヒーター回路のアースポイントを変えました。この変更はノイズが減るだけで真空管の動作点は変わりませんので、かまわずどんどん進めます。
さて、ケミコンの取り付けなのですが、ケミコンの耐圧を何ボルトにするかの確認です。
要は、ケミコンを取り付ける位置の電圧確認（これを怠るとケミコンがパンク）。
で、早速出ましたよ（笑）。
イコライザー初段。左右のプレート電圧が丸っ切り違う。
エーーー。僕のアンプは可成りオーバースペックで作っていますので、抵抗その他の影響の可能性は極少。
真空管を左右入れ替えたら逆に成った。
ハイ、真空管の経年変化です（音は出ていますけどね）。
そうなんですよ。音が出ていても病気に掛かっているアンプって結構多いのです。
完全に真空管が駄目に成って、オーバー電流。そう成ると他のパーツも痛めます。
正直、１０年以上使っているアンプは健康診断をした方が、完全に逝っちゃってからよりも安価で治せます。
今回、引き上げて来たのは大正解ですね。
残りの真空管もしっかりと測定。
人間と同じで、定期的な健康診断をお勧めします。
余計なお節介ですが、オーナーご自信での真空管交換はお勧めしません。勿論、真空管交換後に動作点をチェック出来るスキルをお持ちの方ならOKです。
それが出来ないのでしたら、ご自信での交換は完全に自己責任です。
真空管は電球とは違います。
コーヒータイム後に初段管を左右共に新品へ交換。
ハハ、設計時の値をバッチリと示しました。
単に真空管の劣化で、その他のパーツは元気です。
ノイズが多いだけで、普通に音は出ていたので、取り敢えずヒーター回路のアースポイントを変えました。この変更はノイズが減るだけで真空管の動作点は変わりませんので、かまわずどんどん進めます。
さて、ケミコンの取り付けなのですが、ケミコンの耐圧を何ボルトにするかの確認です。
要は、ケミコンを取り付ける位置の電圧確認（これを怠るとケミコンがパンク）。
で、早速出ましたよ（笑）。
イコライザー初段。左右のプレート電圧が丸っ切り違う。
エーーー。僕のアンプは可成りオーバースペックで作っていますので、抵抗その他の影響の可能性は極少。
真空管を左右入れ替えたら逆に成った。
ハイ、真空管の経年変化です（音は出ていますけどね）。
そうなんですよ。音が出ていても病気に掛かっているアンプって結構多いのです。
完全に真空管が駄目に成って、オーバー電流。そう成ると他のパーツも痛めます。
正直、１０年以上使っているアンプは健康診断をした方が、完全に逝っちゃってからよりも安価で治せます。
今回、引き上げて来たのは大正解ですね。
残りの真空管もしっかりと測定。
人間と同じで、定期的な健康診断をお勧めします。
余計なお節介ですが、オーナーご自信での真空管交換はお勧めしません。勿論、真空管交換後に動作点をチェック出来るスキルをお持ちの方ならOKです。
それが出来ないのでしたら、ご自信での交換は完全に自己責任です。
真空管は電球とは違います。
コーヒータイム後に初段管を左右共に新品へ交換。
ハハ、設計時の値をバッチリと示しました。
単に真空管の劣化で、その他のパーツは元気です。
[3回]
長期に使って頂いたプリアンプ。
先日、オーナーの所へお邪魔したら、残留ノイズが増えている。
此の残留ノイズ。ある日突然大きく成ったら気付きますが、ジワジワと増えて来るので、中々実感し辛いのです。
そんな訳でお預かりしました。
基本的には真空管の劣化です。
真空管を差し替えてお終い。とシナイのがピンキー流。勿論オーナーの方からも承諾を得ていますが・・。
こんな感じで作業台の上。
で・・・・・・。
赤矢印の９番ピン。
ECC８２を１２,６Vで点火する場合は、何も接続されないのが普通です。
此処へ黒い配線。
以前にアップしたネタですので、此処の愛読者ならハハ～～～～ン。
今回は真空管の交換と同時に、ヒーター回路のアースの変更。
１年ほど前に入手した、高性能ケミコンの導入。
こんなメニューです。
こんな感じで、チョイ古いアンプへ新しいノウハウを使います。
そうすると最新型と同じに成ってしまうので、新しいアンプが売れない・・（汗）。
先日、オーナーの所へお邪魔したら、残留ノイズが増えている。
此の残留ノイズ。ある日突然大きく成ったら気付きますが、ジワジワと増えて来るので、中々実感し辛いのです。
そんな訳でお預かりしました。
基本的には真空管の劣化です。
真空管を差し替えてお終い。とシナイのがピンキー流。勿論オーナーの方からも承諾を得ていますが・・。
こんな感じで作業台の上。
で・・・・・・。
赤矢印の９番ピン。
ECC８２を１２,６Vで点火する場合は、何も接続されないのが普通です。
此処へ黒い配線。
以前にアップしたネタですので、此処の愛読者ならハハ～～～～ン。
今回は真空管の交換と同時に、ヒーター回路のアースの変更。
１年ほど前に入手した、高性能ケミコンの導入。
こんなメニューです。
こんな感じで、チョイ古いアンプへ新しいノウハウを使います。
そうすると最新型と同じに成ってしまうので、新しいアンプが売れない・・（汗）。
[4回]
最後の詰めに入ったプレーヤーと同時進行中だったプリアンプのオーバーホール。
初めて作る部分が無い場合は結構出来ます。
まあ、アンプのオーバーホールじゃブログのネタは無いよね。と言う訳でアップしていなかったんですが・・・・・・。
このネタはアップしていなかった様な・・・。
エーー、別電源部のコネクター。３個並んでいますが、大きな４Pは電源ケーブルです。スタッカードの為に４Pが必要です。
小さめの二つのメタコン。４Pと３Pが其々１個。きっと普通の人なら６P１個で済ますと思います。昔の僕もそうでしたから・・（エッ、７Pじゃないの？）。
具体的に説明しますね。
まず３P。ヒーター回路です。
３Pの内訳は、１Pがヒーター＋（DC点火です）。１Pがヒーター－。もう１Pがシャシアース。
次に４Pメタコン。
此れは左右其々のB回路＋と－。
チョットこんぐらがりますよね。
僕のアースの取り方は、電源シャシにはシャシアースを落としません。其々別個にアンプ本体に接続します。
アンプ本体内部で、それぞれの電源をシャシアース。
其処から３Pメタコンのシャシアース端子へ繋ぎ、其処からの配線が電源シャシのメタコンへ来て、初めてシャシアース。
なんでこんな面倒な事をするの？と感じたら実験して見て下さい。
ただし、NFを掛けているアンプでは差が出ないかも知れません。
でも、ノンNFをしたいのなら、アースの引き方は重要です。
アースの基本。インピーダンスの高い方でシャシへ落とす。
初めて作る部分が無い場合は結構出来ます。
まあ、アンプのオーバーホールじゃブログのネタは無いよね。と言う訳でアップしていなかったんですが・・・・・・。
このネタはアップしていなかった様な・・・。
エーー、別電源部のコネクター。３個並んでいますが、大きな４Pは電源ケーブルです。スタッカードの為に４Pが必要です。
小さめの二つのメタコン。４Pと３Pが其々１個。きっと普通の人なら６P１個で済ますと思います。昔の僕もそうでしたから・・（エッ、７Pじゃないの？）。
具体的に説明しますね。
まず３P。ヒーター回路です。
３Pの内訳は、１Pがヒーター＋（DC点火です）。１Pがヒーター－。もう１Pがシャシアース。
次に４Pメタコン。
此れは左右其々のB回路＋と－。
チョットこんぐらがりますよね。
僕のアースの取り方は、電源シャシにはシャシアースを落としません。其々別個にアンプ本体に接続します。
アンプ本体内部で、それぞれの電源をシャシアース。
其処から３Pメタコンのシャシアース端子へ繋ぎ、其処からの配線が電源シャシのメタコンへ来て、初めてシャシアース。
なんでこんな面倒な事をするの？と感じたら実験して見て下さい。
ただし、NFを掛けているアンプでは差が出ないかも知れません。
でも、ノンNFをしたいのなら、アースの引き方は重要です。
アースの基本。インピーダンスの高い方でシャシへ落とす。
[2回]
此処毎日自治会の用事で可成りの時間を食われている。今日はしないぞーーー。って決めていたのに・・・（自治会関係の来客、涙）。
問題が起きたのではなく、僕が頼んでいた物を予定よりも早く持って来てくれた（感謝）。
2～30分雑談をし、さて今日の仕事。
本日納品のプレーヤーの最終チェック。と一緒に納める小物の用意（今回は僕が行くのではなく、取りに来ていただけます）。
そんな時に不意に思い付いた。昨年の夏はプリアンプの放熱対策に追われていたな・・・。
色々と対策をし、その度に見事撃沈を繰り返していた。
最終的な対策が終わった時には秋に成り・・・・（つまり、問題が解決したかどうかも判らない）。
１年間、色々な用事をこなしていたので、その事をすっかり忘れていた。
で、今更ですが、完全に解決出来たみたい。
先日の草刈後の庭での飲み会（この時期に・・汗）。その間にBGMに流していた（縁側のサッシを開けるとよく聞こえます）。
勿論、部屋の中はクーラーを掛けていないので・・・・・・。
今考えると、平気だったよね。と言う事は治ったのかい？
真空管の周りは、僅かでも良いですから、空気の流れを作る事の重要性を・・・（オイオイ）。
通常の、真空管の周りに何も無い状態ならまずOKですが、今回のアンプの様に壁に囲まれますと、電流の多い真空管には辛いみたいです。
実際に、過去を思い出してみますと、ガラス扉の付いて居るラックへ納めたアンプの真空管。寿命が短い様な・・・・・・。
でも、今年の夏は問題が出ないで良かった。
問題が起きたのではなく、僕が頼んでいた物を予定よりも早く持って来てくれた（感謝）。
2～30分雑談をし、さて今日の仕事。
本日納品のプレーヤーの最終チェック。と一緒に納める小物の用意（今回は僕が行くのではなく、取りに来ていただけます）。
そんな時に不意に思い付いた。昨年の夏はプリアンプの放熱対策に追われていたな・・・。
色々と対策をし、その度に見事撃沈を繰り返していた。
最終的な対策が終わった時には秋に成り・・・・（つまり、問題が解決したかどうかも判らない）。
１年間、色々な用事をこなしていたので、その事をすっかり忘れていた。
で、今更ですが、完全に解決出来たみたい。
先日の草刈後の庭での飲み会（この時期に・・汗）。その間にBGMに流していた（縁側のサッシを開けるとよく聞こえます）。
勿論、部屋の中はクーラーを掛けていないので・・・・・・。
今考えると、平気だったよね。と言う事は治ったのかい？
真空管の周りは、僅かでも良いですから、空気の流れを作る事の重要性を・・・（オイオイ）。
通常の、真空管の周りに何も無い状態ならまずOKですが、今回のアンプの様に壁に囲まれますと、電流の多い真空管には辛いみたいです。
実際に、過去を思い出してみますと、ガラス扉の付いて居るラックへ納めたアンプの真空管。寿命が短い様な・・・・・・。
でも、今年の夏は問題が出ないで良かった。
[2回]
皆さん、覚えていますかねー・・・。熱的に苦しくてフォノイコライザーの球がダウン。
まあ、ECC９９と言う真空管は、まだ出来立てのホヤホヤ。十分な使用条件での検証は終わっていません（あ、出したアンプはその辺を用心して作っています）。
要は、僕のアンプは走る実験室（ホンダか、汗）。
通常出荷するアンプよりも、電気的にもきつい仕様にしています（限界点を知りたい）。
今回は、普通では考えられない周りを囲まれた状態（空気の流通が無い）。
一般の真空管の場合は、パワー管以外はあまり考えないでもOK（パワー管でも考えていないのでLUXのパワーアンプは出力管の寿命が・・・・）。
昨年の夏、強制クーリングで失敗して、その後は気温が下がったので実験が出来ない。
来ましたよ（皆さん嬉しいですよね、他人の不幸は蜜の味）、気温が上がって来た。
数日前から、右chのフォノからのノイズ。
いやらしい事に出たり出なかったり・・。
酔っぱらって、どうでもいいや。と言う時に限って出る（イジワル）。
真面目に構えて待ってると出ない（よく有るんですよ）。
今夜は、結構長い時間出ている。で、真空管を指でチョンチョン。
右ch２段目が激しく反応。コイツだな。
と言う事で、真空管交換。
今の所無事に動作。
２～３週間後にどうなりますか・・。
この場合、単純に真空管の不良（一番助かる）。
実は放熱の不良で真空管を痛めつけていた（この場合は結構大変）。
まあ、ECC９９と言う真空管は、まだ出来立てのホヤホヤ。十分な使用条件での検証は終わっていません（あ、出したアンプはその辺を用心して作っています）。
要は、僕のアンプは走る実験室（ホンダか、汗）。
通常出荷するアンプよりも、電気的にもきつい仕様にしています（限界点を知りたい）。
今回は、普通では考えられない周りを囲まれた状態（空気の流通が無い）。
一般の真空管の場合は、パワー管以外はあまり考えないでもOK（パワー管でも考えていないのでLUXのパワーアンプは出力管の寿命が・・・・）。
昨年の夏、強制クーリングで失敗して、その後は気温が下がったので実験が出来ない。
来ましたよ（皆さん嬉しいですよね、他人の不幸は蜜の味）、気温が上がって来た。
数日前から、右chのフォノからのノイズ。
いやらしい事に出たり出なかったり・・。
酔っぱらって、どうでもいいや。と言う時に限って出る（イジワル）。
真面目に構えて待ってると出ない（よく有るんですよ）。
今夜は、結構長い時間出ている。で、真空管を指でチョンチョン。
右ch２段目が激しく反応。コイツだな。
と言う事で、真空管交換。
今の所無事に動作。
２～３週間後にどうなりますか・・。
この場合、単純に真空管の不良（一番助かる）。
実は放熱の不良で真空管を痛めつけていた（この場合は結構大変）。
[3回]
さて、続いて反対チャンネルの真空管ソケットの交換です。
昨日は天板を外しての作業。
今日は底板を外します。
左右が逆な信号ライン。
此れが電源部の下側。
チョークは一切使っていません。
価格を抑えたかったのです。
と言っても、きちんとグレードアップが出来る様に作られています。
写真左奥のメタコン（４P）。
これはオプションの別電源用の端子。
強化電源をオプションにして、更なるグレードアップが出来る様にして有るのです。
フラット段の出力にトランスも付けられる様に成っています。
僕の様な小規模ですと、何種類もの価格帯のアンプを作るのは無理なんですね。
その為に、予算に応じてオプションを付ける事によって、グレードアップが出来るようにしたのです。
HL-Ⅱと言う型番から判りますように、HL-Ⅰと言うアンプが有りました。
僕が初めて作ったプリアンプだったのです。
このHL-Ⅰ。気合が入り過ぎて、でかい、高いと言うアンプでした。
勿論、当事の僕の持てる力を全て注ぎ込んだアンプでした。入力はフォノのみと言う割り切ったアンプだったのです。
馴染みのお客様からは、もう少し一般的なアンプが欲しい。と言う話が聞こえてきました。
そこで作られたのがHL-Ⅱだったのです。
入力はラインも加える。価格もHL-Ⅰよりも押さえる（結果性能は落ちる）。
でも、オプションの追加でHL-Ⅰを凌げるアンプへ成長出来る様に設計する。
この狙いは成功で、未だに変えられない回路構成のアンプが出来上がったのです。
初期のHL-Ⅱはシルバーのパネルでした。
シャンパンゴールドパネルは二代目です。
生産完了間近（作ったシャシの手持ちが無くなる）に導入した工作機械（旋盤とフライス盤）。
この後の進歩は、削りだしシャシと言う世界に入りました。
シャシの重要性をイヤと言う程わからせてくれるアンプが出来上がったのです。
当事、閉店後の店のカウンターの上で、日付が変わってもシャシの図面を引いていたのを思い出します。当時の労働時間は、今の倍以上だった様な・・・・・・・・。
１７：００。測定も全て完了。ヤハリ真空管ソケットの不調だった様です。いたって健康体。
でも２０年間真空管の交換をしていないんだよね（笑）。
若干ゲッターの薄くなった球も有るので、これからオーナーの方と相談です。
昨日は天板を外しての作業。
今日は底板を外します。
左右が逆な信号ライン。
此れが電源部の下側。
チョークは一切使っていません。
価格を抑えたかったのです。
と言っても、きちんとグレードアップが出来る様に作られています。
写真左奥のメタコン（４P）。
これはオプションの別電源用の端子。
強化電源をオプションにして、更なるグレードアップが出来る様にして有るのです。
フラット段の出力にトランスも付けられる様に成っています。
僕の様な小規模ですと、何種類もの価格帯のアンプを作るのは無理なんですね。
その為に、予算に応じてオプションを付ける事によって、グレードアップが出来るようにしたのです。
HL-Ⅱと言う型番から判りますように、HL-Ⅰと言うアンプが有りました。
僕が初めて作ったプリアンプだったのです。
このHL-Ⅰ。気合が入り過ぎて、でかい、高いと言うアンプでした。
勿論、当事の僕の持てる力を全て注ぎ込んだアンプでした。入力はフォノのみと言う割り切ったアンプだったのです。
馴染みのお客様からは、もう少し一般的なアンプが欲しい。と言う話が聞こえてきました。
そこで作られたのがHL-Ⅱだったのです。
入力はラインも加える。価格もHL-Ⅰよりも押さえる（結果性能は落ちる）。
でも、オプションの追加でHL-Ⅰを凌げるアンプへ成長出来る様に設計する。
この狙いは成功で、未だに変えられない回路構成のアンプが出来上がったのです。
初期のHL-Ⅱはシルバーのパネルでした。
シャンパンゴールドパネルは二代目です。
生産完了間近（作ったシャシの手持ちが無くなる）に導入した工作機械（旋盤とフライス盤）。
この後の進歩は、削りだしシャシと言う世界に入りました。
シャシの重要性をイヤと言う程わからせてくれるアンプが出来上がったのです。
当事、閉店後の店のカウンターの上で、日付が変わってもシャシの図面を引いていたのを思い出します。当時の労働時間は、今の倍以上だった様な・・・・・・・・。
１７：００。測定も全て完了。ヤハリ真空管ソケットの不調だった様です。いたって健康体。
でも２０年間真空管の交換をしていないんだよね（笑）。
若干ゲッターの薄くなった球も有るので、これからオーナーの方と相談です。
[6回]
真空管ソケットの交換へ入ったプリアンプ。
チョイ残業に成ってしまいましたが、片ch完成。
交換した方と元の侭の方、判りますよね。白い綺麗なソケットが交換を終ったチャンネルです。
昔なら、両chいっぺんに交換したのですが、最近の僕は時間効率よりも、丁寧な作業に拘っています。
恥ずかしい話ですが、数年前の僕は家賃と借金に追われていました。
つまり、時間内での作業をしないと、お客様にとんでもない工賃を請求しないといけない・・・・。
３年程前に、其の制約がなくなったのです。家賃も借金も無い。
で、此処からが僕らしい・・（笑）。
じゃあ、時間工賃を考えなくても食べて行けるよね。
だったら、丁寧な仕事をしたい。
その結果が今回の片チャンネルごとの交換。
勿論、今迄も精一杯の作業はして来ました。
でも、もっと良い仕事をしたい・・・・・・。
そんな訳で、自己満足の仕事をしています。
結果、納期は約束出来ないと言う・・・・・・（大汗）。
でも、納めさせていただいたお客様の満足の笑顔。
此れを知っちゃいますと・・・・・・・・。
昔はトーンアームを月に３本作れました。今は１本が精々。
勿論価格は上げていません。なんと言うか・・・・・・・。
チョイ残業に成ってしまいましたが、片ch完成。
交換した方と元の侭の方、判りますよね。白い綺麗なソケットが交換を終ったチャンネルです。
昔なら、両chいっぺんに交換したのですが、最近の僕は時間効率よりも、丁寧な作業に拘っています。
恥ずかしい話ですが、数年前の僕は家賃と借金に追われていました。
つまり、時間内での作業をしないと、お客様にとんでもない工賃を請求しないといけない・・・・。
３年程前に、其の制約がなくなったのです。家賃も借金も無い。
で、此処からが僕らしい・・（笑）。
じゃあ、時間工賃を考えなくても食べて行けるよね。
だったら、丁寧な仕事をしたい。
その結果が今回の片チャンネルごとの交換。
勿論、今迄も精一杯の作業はして来ました。
でも、もっと良い仕事をしたい・・・・・・。
そんな訳で、自己満足の仕事をしています。
結果、納期は約束出来ないと言う・・・・・・（大汗）。
でも、納めさせていただいたお客様の満足の笑顔。
此れを知っちゃいますと・・・・・・・・。
昔はトーンアームを月に３本作れました。今は１本が精々。
勿論価格は上げていません。なんと言うか・・・・・・・。
[6回]
プリアンプのふたを開けたら・・・・・・。
無茶苦茶貴重な写真を撮れました。
信号部です。真空管ソケットが４個見えますが、此れで片chです。
当事のアンプは、チャンネルセパレーションの向上を狙って、二階建て構造だったのです。

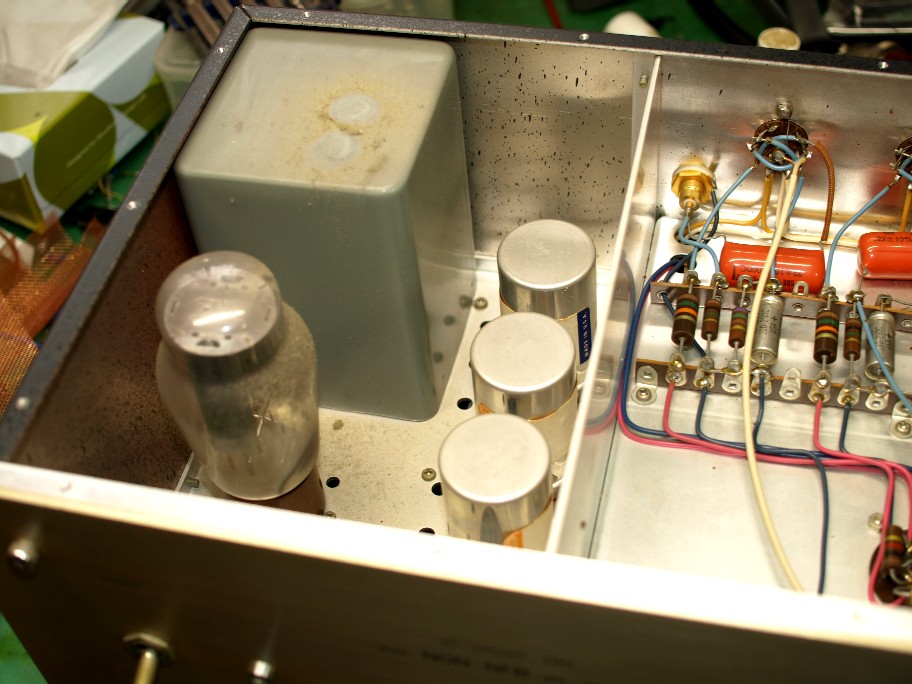

電源部。
現在のプリアンプと比べると無茶苦茶シンプルに見えます。
でも信号回路は最新型と同じなんですね。
現在のアンプが複雑になった理由は電源回路です。
ヒーター回路にまでチョークを使っていますし、なんと言ってもブロックケミコンの排除が大きいのですね。
ブロックケミコンを完全に排除して、全てチューブラにしました。
デカップリング回路も複雑になり、兎に角部品点数が増えたのです。
要は、永年の進歩は、信号ラインではなく電源回路だったのです。
勿論信号回路も見直していますが、真空管の動作点の変更だけで、回路は完全に同じ侭。
正直、こんなに長く使われるとは設計した本人も驚いています。
当事の僕のレベルでは気付かなかった事が、今のスキルで見ても、良く出来ているんですよ（笑）。僕がよく言う『本人も気付かないでトンでもない物を作ってしまう場合が有る。』
メーカー製でも、偶に見かけます。設計者は気付かないで作っちゃたな（笑）。
でも、改造されている（勿論、僕が行うバージョンアップ）プリアンプが多いので、完全にノーマルアンプを暫くぶりに見ました。
天底板が強化されて、ロータリーSWにもクラモリン処理がされていますので、製作後数年で手を掛けていると思いますが、その後は完全にノーメンテ。
ヤハリ、丈夫なアンプです。
真空管ソケットの交換は、取り外しの方が梃子摺ります。片chの取り外しが終わったので、コーヒータイムでのアップです。
無茶苦茶貴重な写真を撮れました。
信号部です。真空管ソケットが４個見えますが、此れで片chです。
当事のアンプは、チャンネルセパレーションの向上を狙って、二階建て構造だったのです。
電源部。
現在のプリアンプと比べると無茶苦茶シンプルに見えます。
でも信号回路は最新型と同じなんですね。
現在のアンプが複雑になった理由は電源回路です。
ヒーター回路にまでチョークを使っていますし、なんと言ってもブロックケミコンの排除が大きいのですね。
ブロックケミコンを完全に排除して、全てチューブラにしました。
デカップリング回路も複雑になり、兎に角部品点数が増えたのです。
要は、永年の進歩は、信号ラインではなく電源回路だったのです。
勿論信号回路も見直していますが、真空管の動作点の変更だけで、回路は完全に同じ侭。
正直、こんなに長く使われるとは設計した本人も驚いています。
当事の僕のレベルでは気付かなかった事が、今のスキルで見ても、良く出来ているんですよ（笑）。僕がよく言う『本人も気付かないでトンでもない物を作ってしまう場合が有る。』
メーカー製でも、偶に見かけます。設計者は気付かないで作っちゃたな（笑）。
でも、改造されている（勿論、僕が行うバージョンアップ）プリアンプが多いので、完全にノーマルアンプを暫くぶりに見ました。
天底板が強化されて、ロータリーSWにもクラモリン処理がされていますので、製作後数年で手を掛けていると思いますが、その後は完全にノーメンテ。
ヤハリ、丈夫なアンプです。
真空管ソケットの交換は、取り外しの方が梃子摺ります。片chの取り外しが終わったので、コーヒータイムでのアップです。
