真空管アンプの弱点は位相のズレ。石のDCアンプなら心配ご無用。
マルチアンプを組まれる場合、位相の問題は重大事項。
じゃあ、どの位狂っているの？
まあ、僕は答えを略知っているんだけど、オシロで見せちゃうのが早いかなと・・。
位相を狂わすパーツは、基本的に周波数レンジの狭い物。コンデンサーとトランスがその最たる例。
今回はトランスを測ります。

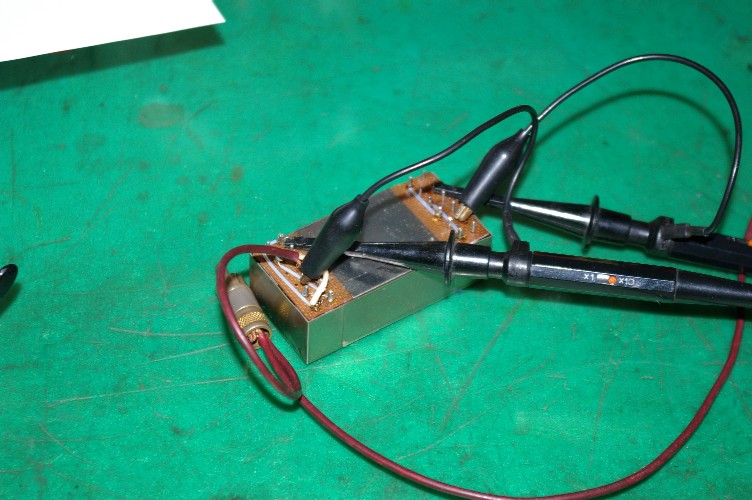

僕がパワーアンプの入力に愛用しているトランス。と言っても普通のパワーアンプではなく、僕の様にパワー管だけでのアンプで使っています。
と言う事は大信号用（３００Bをフルスィング出来ます）ですので、コアは大きく、チョイ高域には・・・・。
入力に１V加え、出力は５,６V。
５,６倍と言う事は入力インピーダンスに対して二次側は３１倍強に成りますので、更にキツイ。

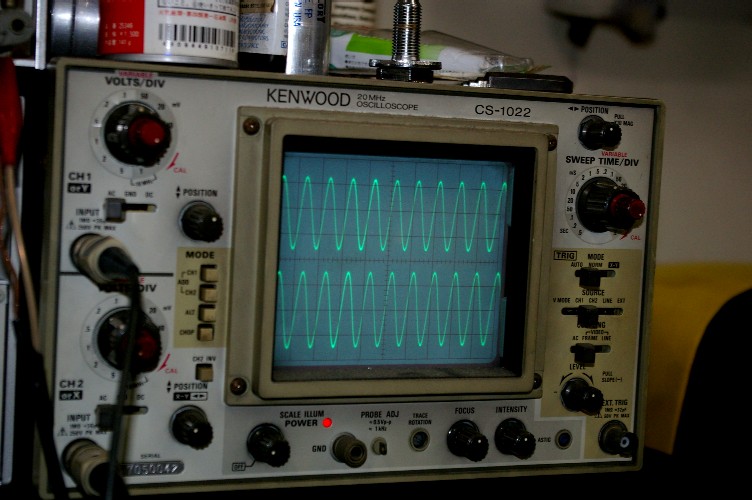

此れが狂ったら不良品。１kHzの正弦波。上が入力波形、下が出力波形。
上下の波の位置がピッタリ合っています。つまり位相ズレはゼロ。
位相のずれ易いのは低域。

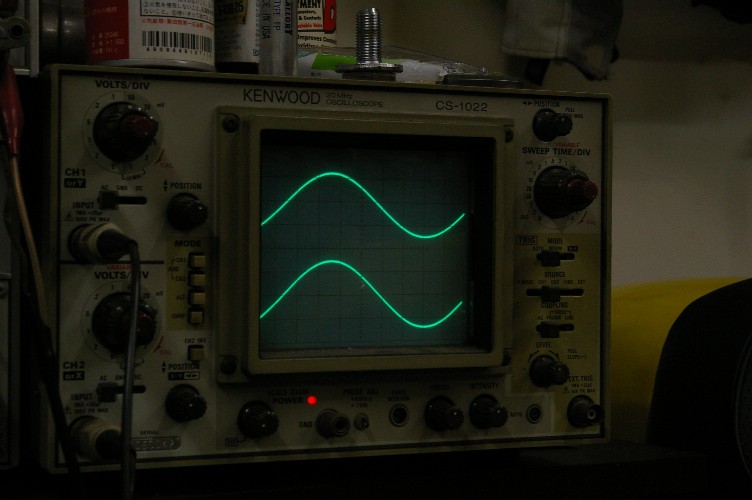

可聴周波数より更に下の１０Hzを加えます。ドキドキ。
波形の描きがゆっくりで、スローシャッター。暫らくぶりに三脚を使います。
最近のトランスは優秀。１０Hzでも狂いなし。この下は僕が発信機を持っていないのでご勘弁を。
出力レベルも下がっていないのには脱帽。
ついでだ。２０kHz。
アノネー（笑）。もういいよ。要は可聴帯域での位相ズレは無し。
次回はコンデンサー。
最後はアンプトータルで測ります。
少なくとも今回のトランスは、可聴帯域ではDCアンプ並みかと。
