今日、一日掛けて、シャシ上の部品配置は決まりました。
で、実は此処からが本番。
内部の細かな部品配置です。要はCRの配置。
CRを真空管ソケットの足に直接付けるのは大嫌い。ブロングの動きを妨げますし、第一美しくない。
僕が直接付けるのは多極管を三結する時の抵抗器だけです。
つまりCRは全てラグへ取り付けるんですね。
こうすると、ラグへの配線分最短距離配線ではなく成ります。
で、最短距離配線に拘る方。もっと勉強して下さい。伸ばしても影響の無い配線が殆ど。アース母線なんかを使っているから、最短距離に配線しないとハムに悩まされるんですね。
僕のプリの中を見たら驚く筈。最短距離配線とはとても思えない配線です。でもノンNFBでハムりません。アース母線を使っていないからです。
今回はOPTがシャシの外へ。ヤット、トランスメーカーがケースを作ってくれたんです。
此れでOPTをシャシの外へ出せましたので、OPTの下の空間を有効利用です。

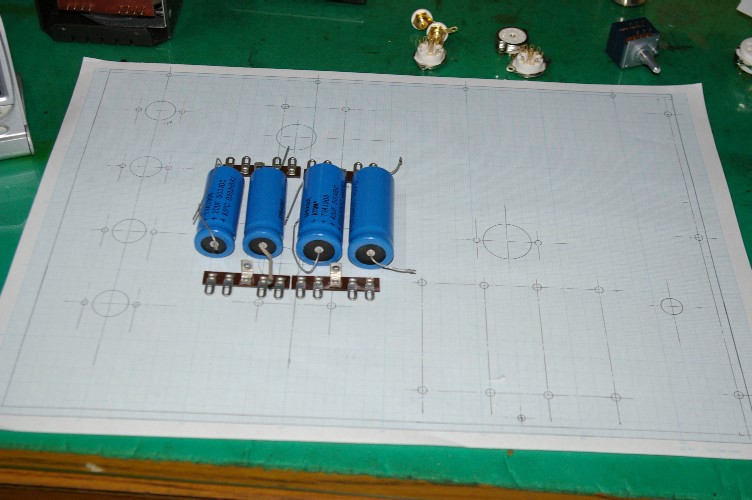

リップルフィルターとデカップリングを納められました。
ブロックケミコンを使えばこんな苦労は無いんですが、チューブラコンとの音の違いを判ってしまうと・・・・・・・・。
