本当はもっと前に掛かる予定だったのだけれど、トランスは来ないのを良い事にCDプレーヤーなんぞを弄り回して・・・・・・・。

ある意味正解だったんですけどね。なんせ未だにOPTとPT、更に入力トランスも入荷待ち。

で、そろそろ来るよね。




出来る限り小型にしよう。目標はA3の方眼紙サイズ。
目いっぱい詰まっています。でも今回は楽なのがOPTを外に出せたんですね。去年作ったYYアンプと同じです。

OPTが外に出たので、その下の空間を有効利用できます。

今回は電源廻りのコンデンサーを全てこの下に押し込みます。



中はギッチリですが、シャシの外に出る部品は此れだけ。

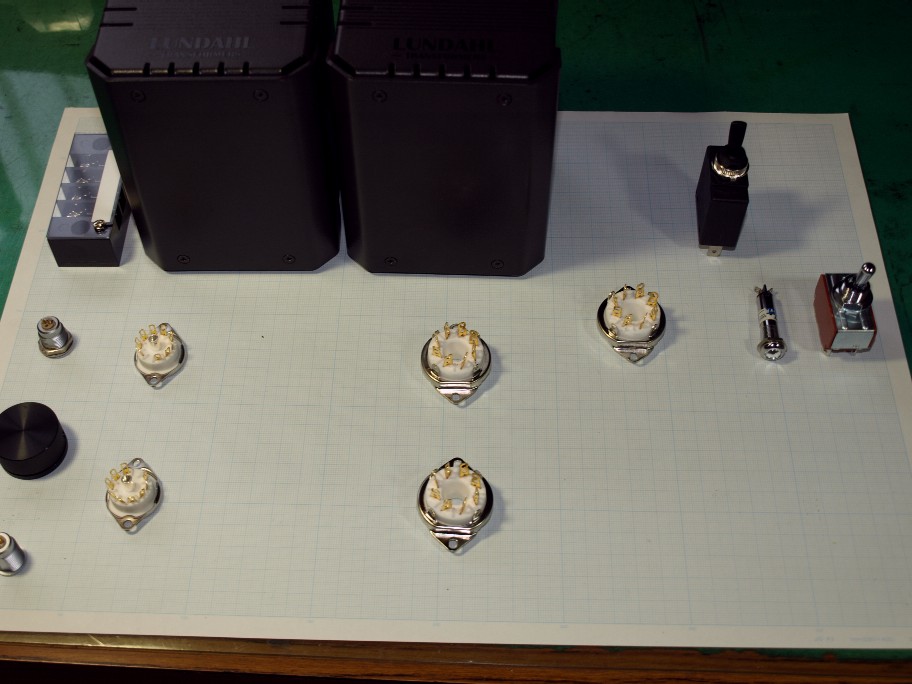

外見がどうなるかのチェックをしています。

内部デザインが優先ですが、外も気にしないと・・・・・・・・。

入力VRは付けるのを前提に設計。
無しで設計して取り付けるとなると結構大変。

最初から付ける設計で、無くすのは簡単ですから。

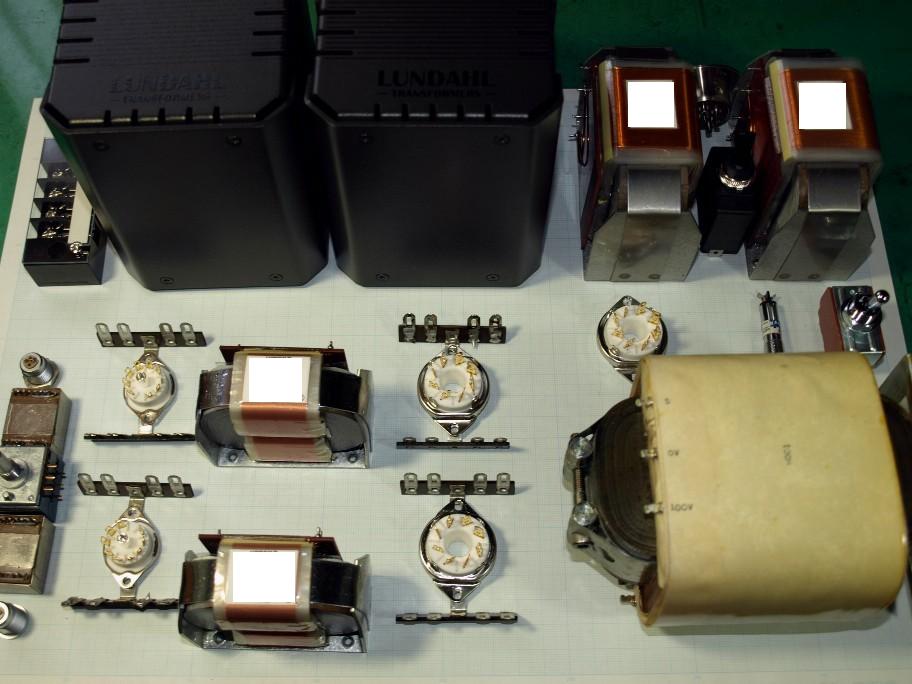

写真の電源トランス。同サイズの手持ちでカバー。
入力トランスも同じ。
OPTはケースだけで中身は空っぽです（笑）。
重量配分も考えています。
電源トランスを後ろに付けちゃうと、後ろの重量が重過ぎて・・・。
