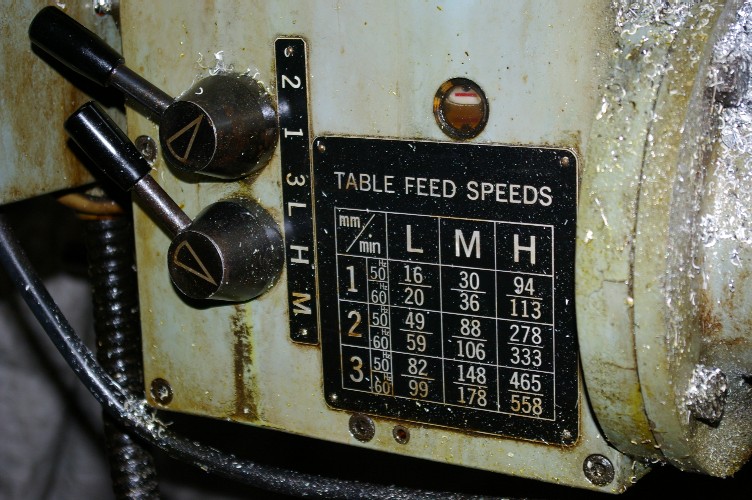

この写真は、ベッドの左右送りの速度を決めるレバーです。
上下のレバー位置の選択で９種類の速度を選べます。
自動送りが出来るのは左右だけで、前後送りは手送りに成ります。




カメラの位置が悪く見辛いかも知れませんが、長尺のノギス。
６００mm迄長さが測れます。この様な板のサイズを測るには必須。でも、こんな長尺のノギスはまず売れないので、とっても高価。大切に使っています。

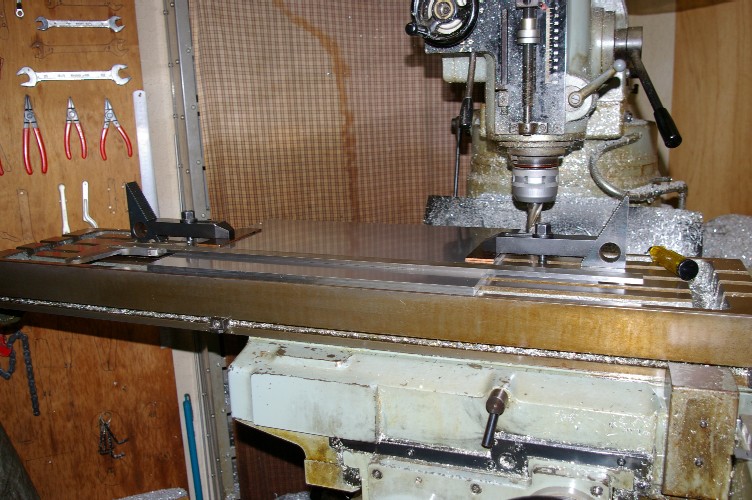

天板の長手端面の切削は終りました。

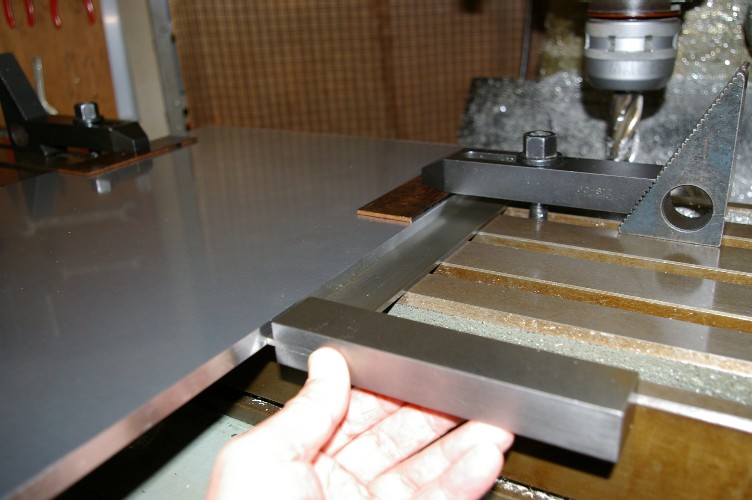

短手の切削ですが、此処で問題。長手と短手の直角度の問題です。長手を平行には簡単ですが（同じ工程を二度すれば良い）直角を出すにはちょいと頭を使います。答えは上の写真スコヤ（直角定規）を使って切削の終った長手とベッドの直角を出しベッドに固定します。でもこの固定が難しい。
ネジを締めると工作物が微妙にずれるのです。少しずつ少しずつ、両方の爪を締めるのですがずれてしまう。イライラが一番いけない瞬間です。

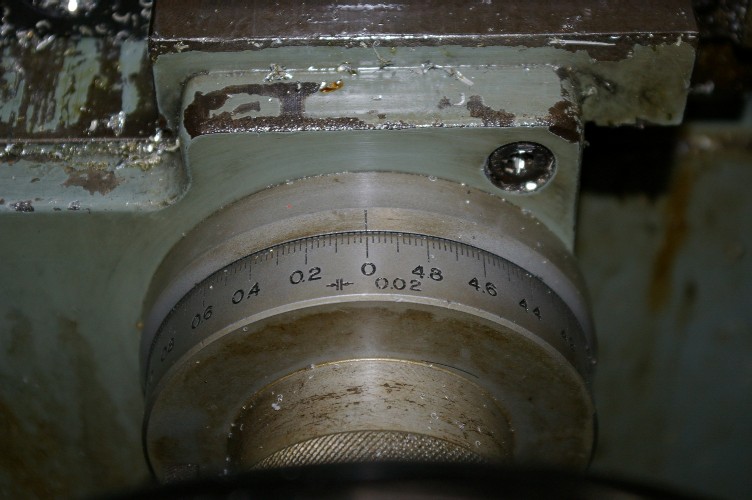

ベッドを前後に動かすハンドルの根元のダイヤル。左右にも同じ物が付いています。ハンドルを一回転させるとベッドは５mm前後します。ダイヤルのメモリは一番小さなメモリが2/100mmの単位です。このメモリを基準に穴の位置や削る量が決まってくるのです。
此処で一番の問題は工作物の基準点。これが決まらなければ寸法精度なんて言っていられません。
僕が昔付き合っていたフライスの名人は１０mmの丸棒をチャックに咥えこれを工作物に近づけ、隙間をシックネスゲージで測ると言う方法で行っていました。
で、僕は・・・・。

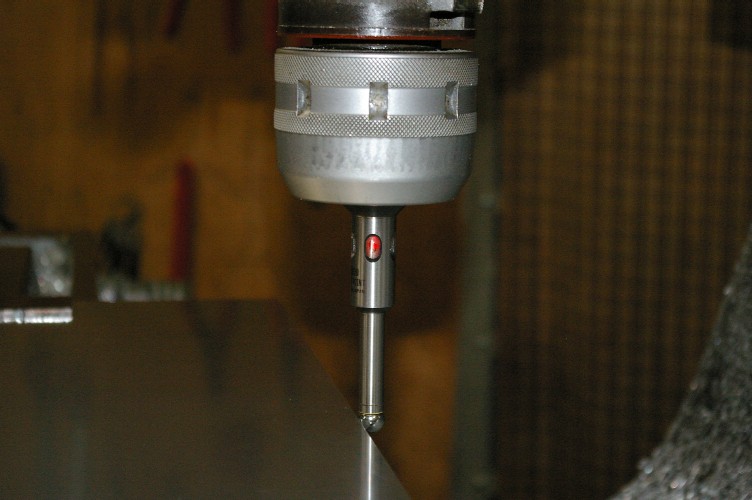

今はこんな便利な測定器が有ります。
これもチャックに咥えて使います。
先端には１０mmジャストのボールが付いています。内部には乾電池。
赤く見えるのは電球。
もうお判りですね。ボールが工作物に触れると電球の点く仕組みです。
こうすれば、点灯した瞬間がチャックの中心が工作物の端面より５mm離れている位置です。５mmはハンドル一回転。
で、此処で問題。このゲージのセンターは本当に会っているんでしょうか？￥１０、０００、０００もすれば信用しますが数万円のゲージ。狂っています。ではどうするか？
工作物に当てた状態でチャックを手で回転させるのです。するとギリギリの位置で点く所と点かない所が出ます。１８０°だけ点く位置を探すのです。こうすればセンターの狂いは無視できます。
機械屋は、機械の精度を信用しないへそ曲がりなのです。

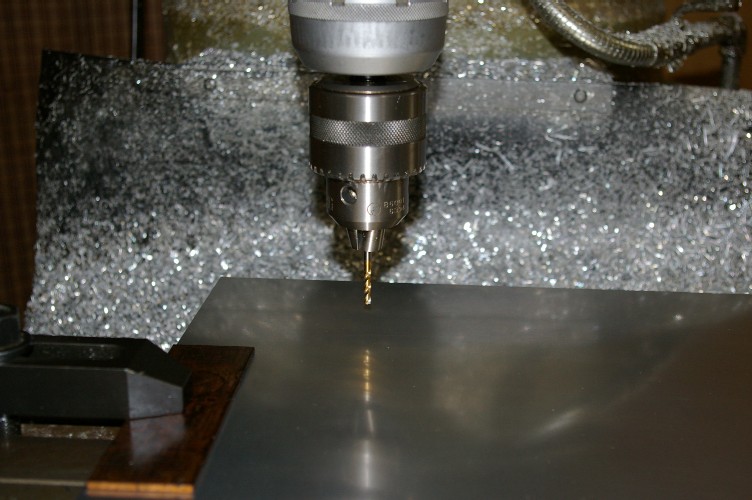

この様に普通のドリルチャックも装着できます。穴あけはヤハリドリルが一番簡単に穴を開けてくれます。
