お客様に頼まれている仕事は、材料の入荷待ち。
ホンジャ・・・・・・。
もう一ヶ月以上中断していたCD用のバッファアンプ。
同時に２台作りました。
一台は無事に動作して納品（本当にノイズ無いですよ）。
で、同じに作ったのに、僕のは訳の判らないノイズが発生（音楽中には聞こえません）。
散々調べた結果は、アルマイトが厚過ぎてシャシパーツ間の導通不良。
確かにお客様のは従来の黒アルマイト。ネジをグイと締めればアルマイトが破壊され導通出来る。
僕が採用した赤アルマイト。値段も高かったけどアルマイト皮膜も目茶厚くて丈夫。
結果、シャシアースが不安定・・・・・・。
表から剥がせば簡単なんだけど見苦しい。
まあ、色々と方法を考えた訳ですよ。
その結果・・・・・・・・。

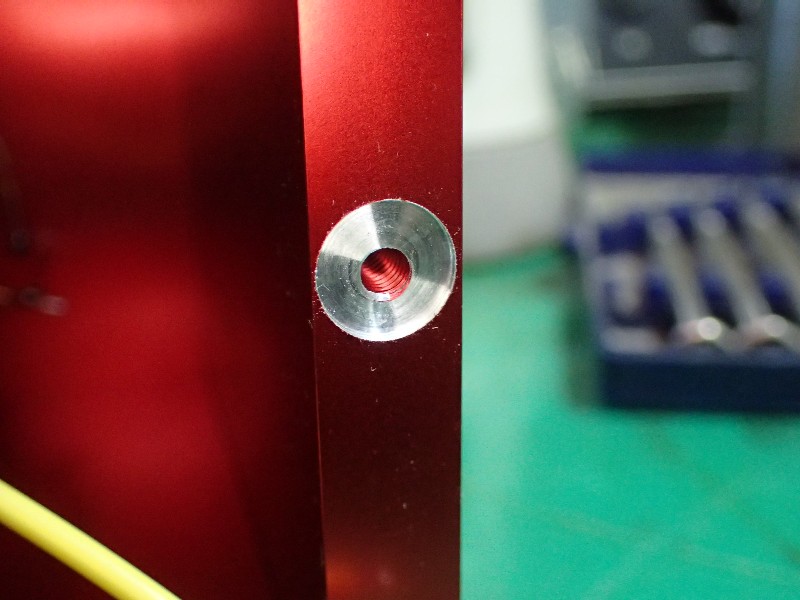

枠の部分に座ぐりを入れました（ネジの奥までアルマイトがシッカリと掛かっているので、此処での導通も期待出来ない）。

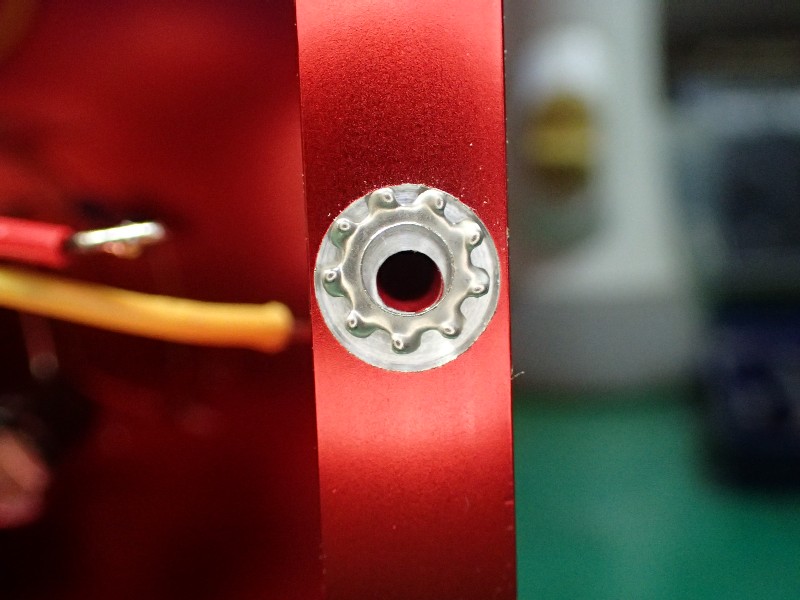

ザグリ部分に菊座ワッシャーを入れて取り付けます。
この場合重要なのは座ぐりの深さ。
深過ぎたら菊座が効かないし、浅いと隙間が出来てしまう。
今回のザグリ深さは０,６６mm（笑）。
少しずつ深くして行って試したのです。
マイクロメーターで菊座の厚みを測定したのですがダメでした。
組み上げて導通テスト。
今迄は不安定な抵抗値を示していましたが、バッチリと安定。
で、今迄は気にもしていなかったのですが・・・・・。

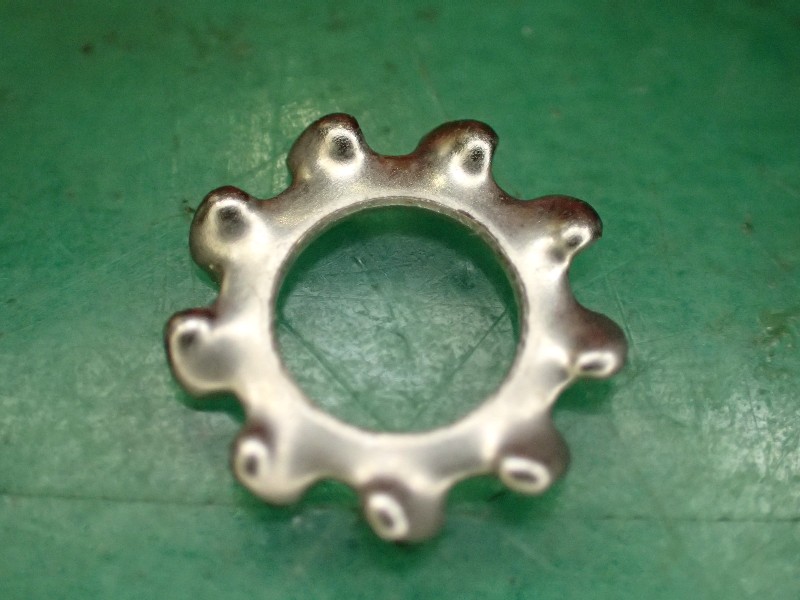

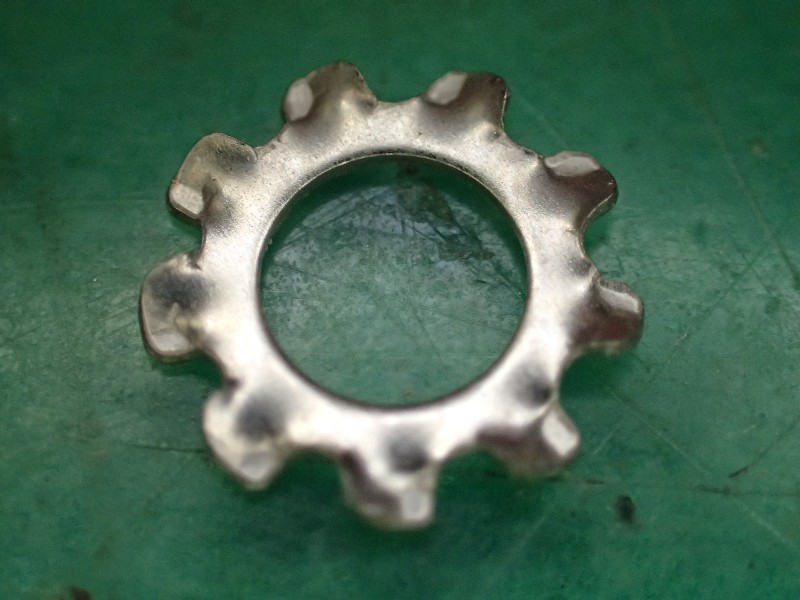

菊座の裏と表。
歯が食いつく面となだらかな面。
勿論食いつく面をアルマイトが残っている方向で組み立てます。
まだ完成していないパワーアンプも、此のアルマイトが掛かっているので・・・・（大汗）。
