エーーー。本職の納品も無事に終わり、チョイの時間。

ギター内部の配線のアップが未だだったな。

そんな訳で・・・・・。

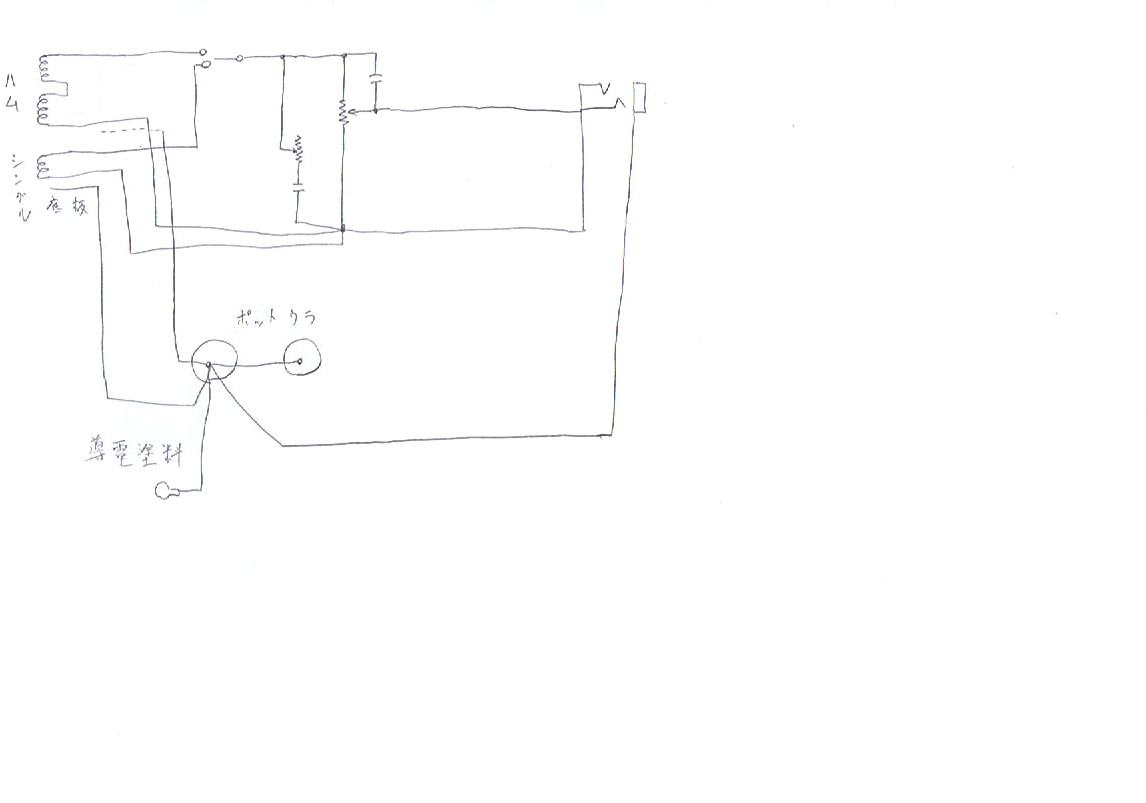

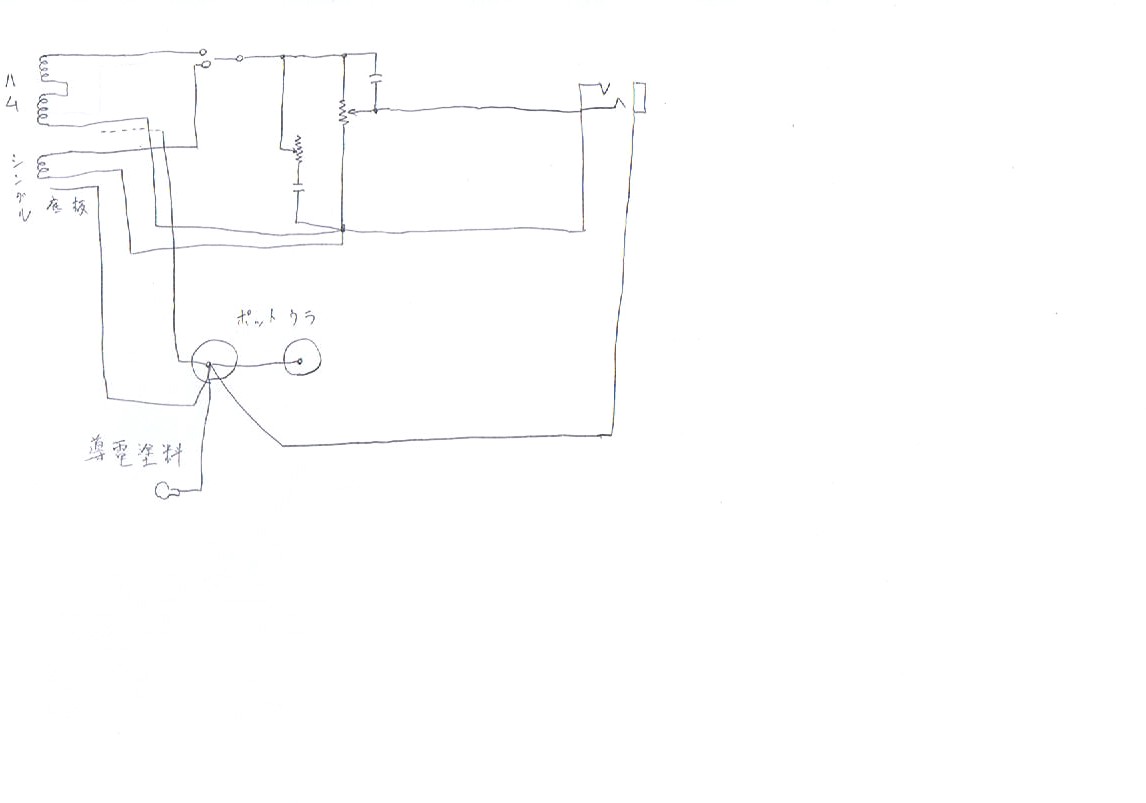

写真を撮る間も無かったので、どうアップしようか迷ったんですが、こんな図面で御勘弁を・・・ m(__)m

図面だけで、大体判ると思うのですが、軽く説明。
ちなみにギターは、フジゲンのテレキャスシンラインもどきです。
フロントピックアップがハムバッカー、リアピックアップはオリジナルと同じタイプのシングルコイル。
セレクターは３段タイプで、中間がハーフトーンに成ってます。

ハムバッカーからは４本の配線と、シールドの合計５本の配線。
ノーマルはコイルのコールドとシールドが繋がっていますが、此処を別々にします。
図面のコイル下の点線がシールドです。
要はシールドとコールドを別配線にするのです。

シングルコイルの下側の鉄板（？）もコイルのコールドと繋がっていますが、此処も外し、別途の線でアースポイント（ポット裏の金属部分）へ直接接続。

此れでアースラインとコールドラインを切り離せます。

で、問題はアンプ側も改造しないといけないのか？
出来る方はやって下さい。

出来ない方にも良い方法が有ります。
ギターとアンプを繋ぐシールドは作って下さい。
この場合２芯シールドを使います。

ギター側は、シールド、ホット、コールド其々別々に接続。
アンプ側は普通のモノラルフォーンを使い、コールドとシールドを繋いで半田付け。

この方法でも、ノイズレベルは確実に下がり、音質的にも良好に成る筈です。
２芯シールドには良質な物を選んで下さい。

僕個人的に、銅線にメッキ処理のして有る線材は敬遠しています（付帯音が付き纏いますので）。
銅その侭の方が好みですが、長期の使用で線材が錆びて来るのが欠点です。
その所為で、良い音のする寿命が短いですけど、線材其の物の価格は安いものですので、数年使ったら交換、と割り切っています。

と言う訳ですので、機器間を繋いでいるケーブルにも寿命が有ります。
問題は両端のコネクター。
空気の入れ替えがし難い構造の物はケーブル寿命が長いですし、空気の汚い地域では寿命が短くなります。

此処へ引っ越して驚いたのがこの点でして、金属が錆びません（正しくは硫化しません）。
で、実はNゲージのレール。今年に成って１回も掃除をしていないのですが、順調に走行しています（笑）。




で・・・・。
アップ後に更なる改造を見つけました。
ハムバッカーの音、更に良くなる筈。
改造後にネタをアップしますね。

２時間後の追記（笑）。
先にアップしましたシールド（ギター側はステレオ、アンプ側はモノラル）を作って見ました。
チューナー用に必要だったのです。
もう一度チューニングをしてからアンプへ接続。
バッチリです。ギター側の改造（配線の引き回し）だけで効果は十分に出ます。
半田付けの出来る人でしたら、誰でも簡単にローコストでグレードアップ出来ますよー。
