ギターのピックアップ高さ調整。
巧く行きましたよ。勘所も判って来ましたし・・・・。
で、問題が起きた（大汗）。ピックアップを高く設置した為に、出力が増大（理論通り）。
前にもご報告したとおり、アンプ初段で入力オーバー。
要は、ギターのVRを絞らないとオーバードライブトーンに成ってしまうのです（涙）。
結果ここ数日の練習はギターのVRを絞った状態。
ご存知の様にVRを絞ると音の生気が無くなる。
アンプを弄りたいのだけれど、作業台の上は製作中のドライブアンプが占領（一応、仕事優先です）。
チョイの時間の間に色々と考える。
『近々、ギターの内部にトランスを入れるんだよね。入れたら出力が下がるので、アンプの問題は解決する。今アンプを弄ってもトランスを入れたら戻す様だよ・・・。』
そんな訳で、愛用トランスメーカーのHPを散策。一応実験に入れるトランスは入手済み。失敗した時に融通の利くトランスを購入しました。
チョイ心配・・・。
と言うのは耐入力電圧。ピックアップを上げたので出力電圧がアップ（２～３倍には成っている筈。で、なければオーバードライブにはならない）。
人間の耳は音量に関して対数的に感じます。倍に成っても倍には感じなく、もっと少なく感じるので・・（だから測定は重要）。
騒音レベルの３ホーン。倍（1/2）違うんですけど人間の耳には僅かの違いにしか感じません。
そんな訳で、もう少し扱える信号電圧の高いトランスを探したんですね。
で、見つけました。サイズは同じ。耐電圧は２倍。
減圧比も狙いの値が出せる。
アレッ・・・・・・・。
此の型番、見覚えがある。以前何かに使ったような・・・・・。
過去のデーターを調べたら、一時期フォノイコライザーの入力に使っていた。
散々実験して、無い方が良いと・・・・・・。
と言う事は、ストックに有るんじゃないか・・・・。
ハイ、見つけました（笑）。
勿論２個。

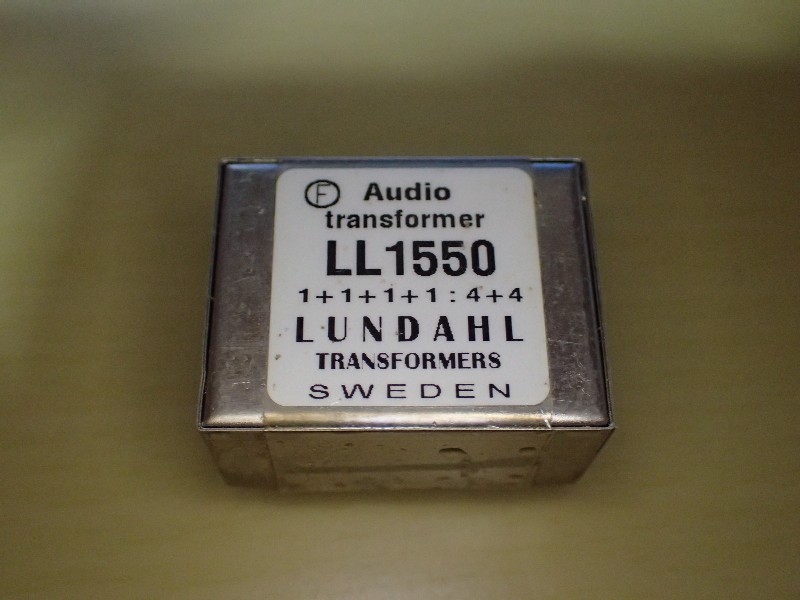

実験にはジャガーを使います（ピックアップがボディーマウントなので配線がし易い。
勿論、ポットの値も変えますよ。現在は５００kΩ。５０kΩのポットを手配しました。
トランスは４：１で使う予定（変更は有り得ます）。
４：１で使うと、ピックアップの出力インピーダンスは1/16。
こんな時にDCRじゃなくてインピーダンスの表示が欲しいんですね。
もっとも、弦との距離でインピーダンスも変わるとは思いますが。

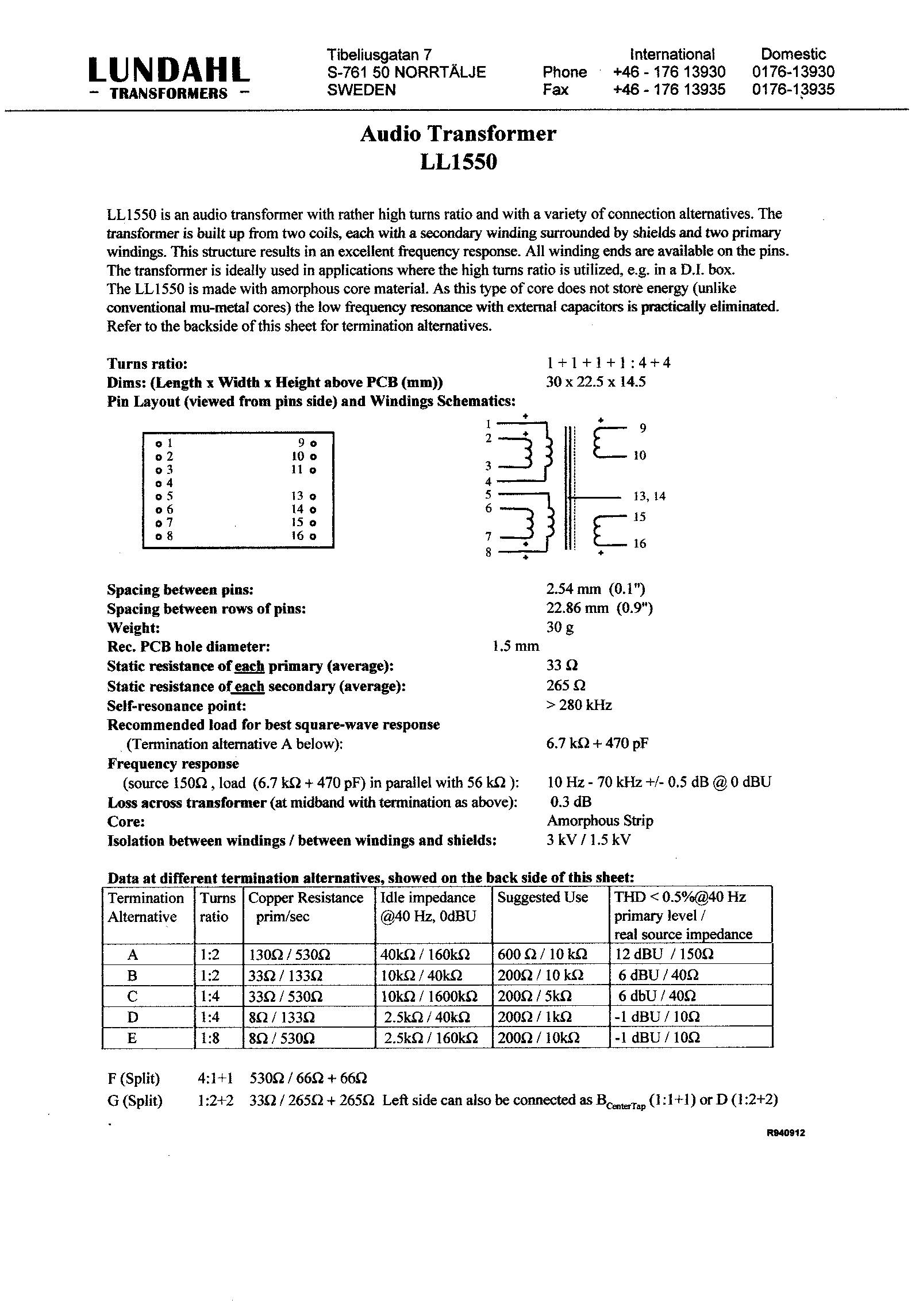

今回使う予定のトランス規格です。

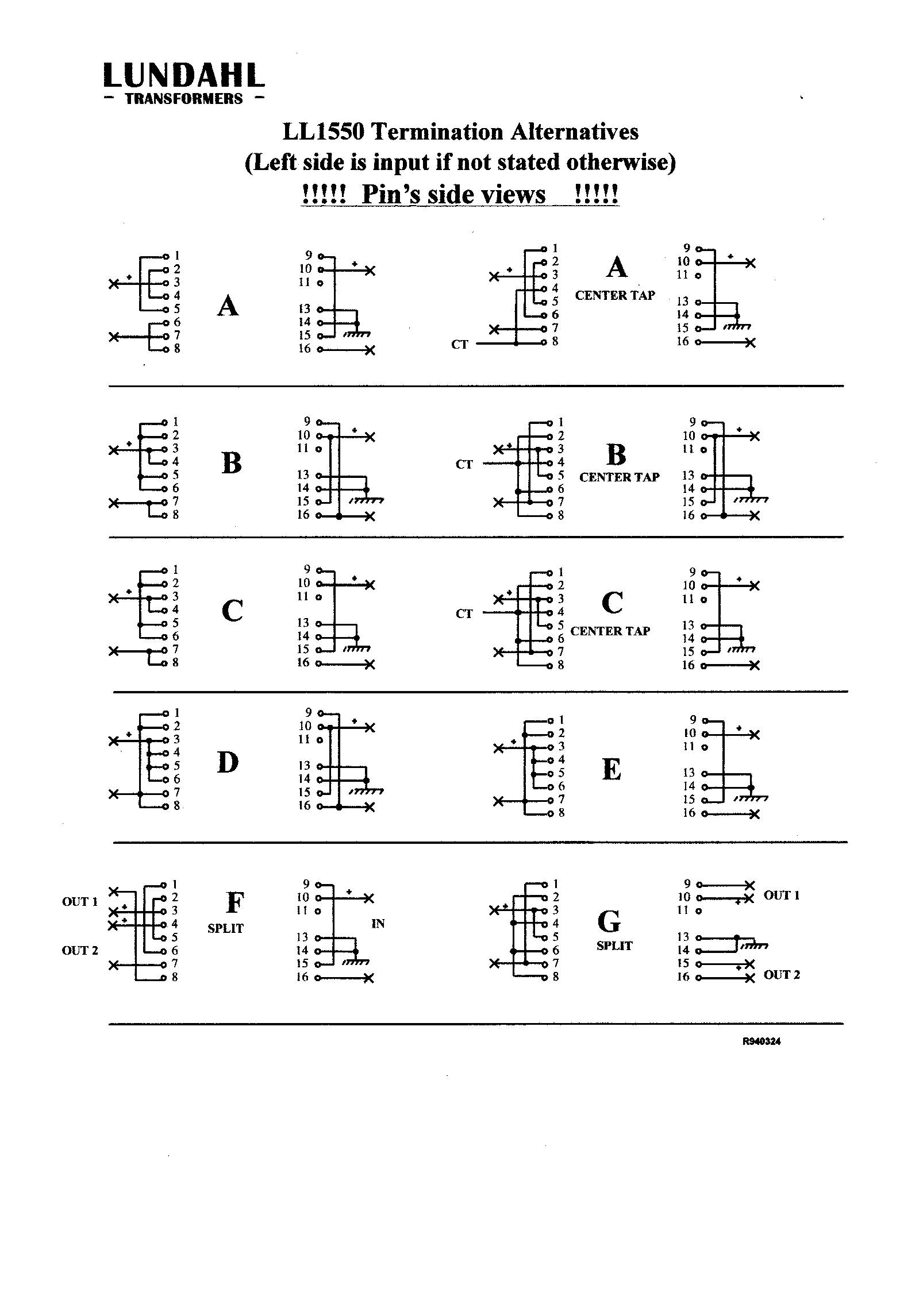

結線Cの二次インピーダンス。１６００kΩは１６０kΩのミスプリですね（笑）。
巧く行きましたよ。勘所も判って来ましたし・・・・。
で、問題が起きた（大汗）。ピックアップを高く設置した為に、出力が増大（理論通り）。
前にもご報告したとおり、アンプ初段で入力オーバー。
要は、ギターのVRを絞らないとオーバードライブトーンに成ってしまうのです（涙）。
結果ここ数日の練習はギターのVRを絞った状態。
ご存知の様にVRを絞ると音の生気が無くなる。
アンプを弄りたいのだけれど、作業台の上は製作中のドライブアンプが占領（一応、仕事優先です）。
チョイの時間の間に色々と考える。
『近々、ギターの内部にトランスを入れるんだよね。入れたら出力が下がるので、アンプの問題は解決する。今アンプを弄ってもトランスを入れたら戻す様だよ・・・。』
そんな訳で、愛用トランスメーカーのHPを散策。一応実験に入れるトランスは入手済み。失敗した時に融通の利くトランスを購入しました。
チョイ心配・・・。
と言うのは耐入力電圧。ピックアップを上げたので出力電圧がアップ（２～３倍には成っている筈。で、なければオーバードライブにはならない）。
人間の耳は音量に関して対数的に感じます。倍に成っても倍には感じなく、もっと少なく感じるので・・（だから測定は重要）。
騒音レベルの３ホーン。倍（1/2）違うんですけど人間の耳には僅かの違いにしか感じません。
そんな訳で、もう少し扱える信号電圧の高いトランスを探したんですね。
で、見つけました。サイズは同じ。耐電圧は２倍。
減圧比も狙いの値が出せる。
アレッ・・・・・・・。
此の型番、見覚えがある。以前何かに使ったような・・・・・。
過去のデーターを調べたら、一時期フォノイコライザーの入力に使っていた。
散々実験して、無い方が良いと・・・・・・。
と言う事は、ストックに有るんじゃないか・・・・。
ハイ、見つけました（笑）。
勿論２個。
実験にはジャガーを使います（ピックアップがボディーマウントなので配線がし易い。
勿論、ポットの値も変えますよ。現在は５００kΩ。５０kΩのポットを手配しました。
トランスは４：１で使う予定（変更は有り得ます）。
４：１で使うと、ピックアップの出力インピーダンスは1/16。
こんな時にDCRじゃなくてインピーダンスの表示が欲しいんですね。
もっとも、弦との距離でインピーダンスも変わるとは思いますが。
今回使う予定のトランス規格です。
結線Cの二次インピーダンス。１６００kΩは１６０kΩのミスプリですね（笑）。
