仕事とは違うのでノンビリと進めています（頭をリフレッシュするのに最適）。
最初に必要なのがトランスの予備結線。
以前にアップしました図面で、此のトランスの概要はお判りと思います。
１：２。１：４。１：８。の３種類の昇圧（減圧）比が選べます。
更に其々の比率でも、インピーダンスの高い結線と低い結線が選べるのですね。
今回はギターピックアップに合わせますので、高いインピーダンスをチョイス。

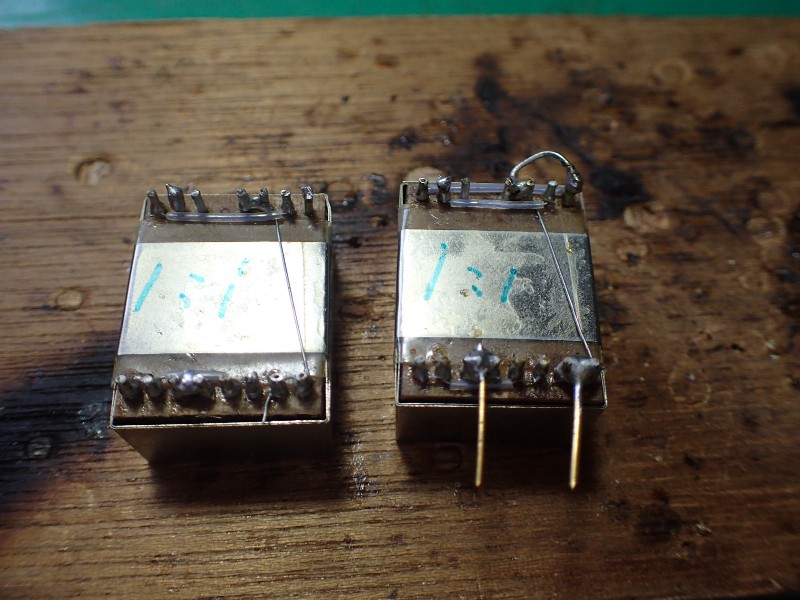

アンプから取り外した侭だったトランス。
１：１って書いて有るのが見えますね。当時の僕(１０数年前）は１：１に拘っていました。確かに１：１は良いトランスを作り易い。
正直、まだまだだったのです。インピーダンスの重要性を判っていませんでした（それ迄使っていたトランスは、インピーダンスの表示が有ったので、其れに合わせれば良い程度の知識だったのです）。
此の頃から使い出したトランス。インピーダンスの表示が有りません。
此処で初めて、インピーダンスの意味が体に染み付いたのです（それ迄の疑問も氷解）。
要は、使い方とトランスの選択ミスで、此のトランスをダメと判断したのです（大汗）。
アンプから外した侭で１０年以上放置。
今回のトランス選びで、オイオイ・・・・・。

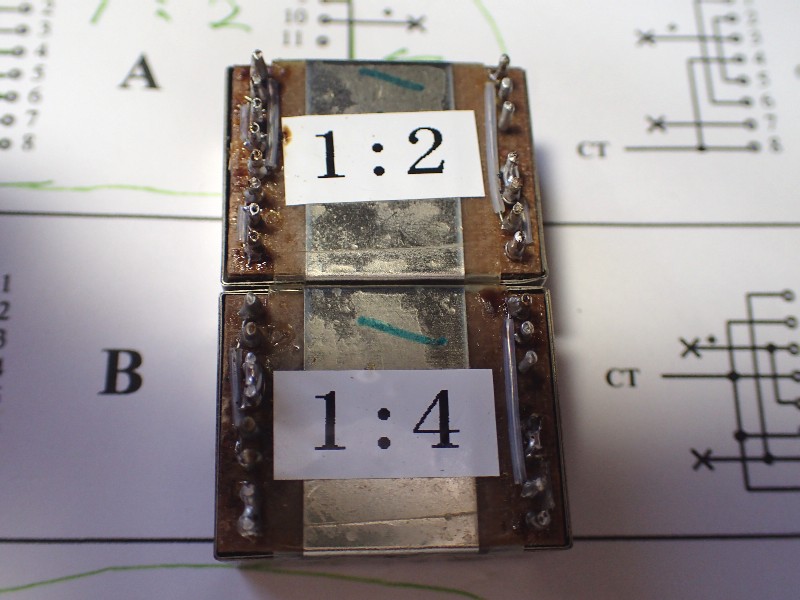

予備結線の終わったトランス。
結線には、極細錫メッキ線にテフロンチューブを被せて使います。半田熱に負けませんので助かります。
１：２と１：４。勿論昇圧ではなく減圧として使いますので、１が出力側。
４：１はハムバッカー用、２：１はシングルコイル用です。
此の値ですとポットは５０kΩが使えるのですが手持ちが無い。
とりあえず、１００kΩで進めます（５０kΩも発注済みなんですが商社で在庫切れ）。
可能な限りポットの抵抗値は下げたいのです。音量を調整すると音質まで変わるのは何とも・・・・・。
２：１で使うとピックアップの出力インピーダンスは1/4。
４：１で使うと1/16（笑）。
ポットの値を下げられるのが判るでしょう。
商社のHPを覗いたら、５０kΩポットが今日発送予定。ウーーーン微妙。
最初に必要なのがトランスの予備結線。
以前にアップしました図面で、此のトランスの概要はお判りと思います。
１：２。１：４。１：８。の３種類の昇圧（減圧）比が選べます。
更に其々の比率でも、インピーダンスの高い結線と低い結線が選べるのですね。
今回はギターピックアップに合わせますので、高いインピーダンスをチョイス。
アンプから取り外した侭だったトランス。
１：１って書いて有るのが見えますね。当時の僕(１０数年前）は１：１に拘っていました。確かに１：１は良いトランスを作り易い。
正直、まだまだだったのです。インピーダンスの重要性を判っていませんでした（それ迄使っていたトランスは、インピーダンスの表示が有ったので、其れに合わせれば良い程度の知識だったのです）。
此の頃から使い出したトランス。インピーダンスの表示が有りません。
此処で初めて、インピーダンスの意味が体に染み付いたのです（それ迄の疑問も氷解）。
要は、使い方とトランスの選択ミスで、此のトランスをダメと判断したのです（大汗）。
アンプから外した侭で１０年以上放置。
今回のトランス選びで、オイオイ・・・・・。
予備結線の終わったトランス。
結線には、極細錫メッキ線にテフロンチューブを被せて使います。半田熱に負けませんので助かります。
１：２と１：４。勿論昇圧ではなく減圧として使いますので、１が出力側。
４：１はハムバッカー用、２：１はシングルコイル用です。
此の値ですとポットは５０kΩが使えるのですが手持ちが無い。
とりあえず、１００kΩで進めます（５０kΩも発注済みなんですが商社で在庫切れ）。
可能な限りポットの抵抗値は下げたいのです。音量を調整すると音質まで変わるのは何とも・・・・・。
２：１で使うとピックアップの出力インピーダンスは1/4。
４：１で使うと1/16（笑）。
ポットの値を下げられるのが判るでしょう。
商社のHPを覗いたら、５０kΩポットが今日発送予定。ウーーーン微妙。
