暫くぶりのバッテリー電源の配線材製作。
圧着端子はどれだっけー・・・・？

まあ、何とか配線材が出来上がりオイッ・・・・・。
バッテリー端子を買わなかったぞ（大汗）。

確か玄関にストックが・・・・・・。

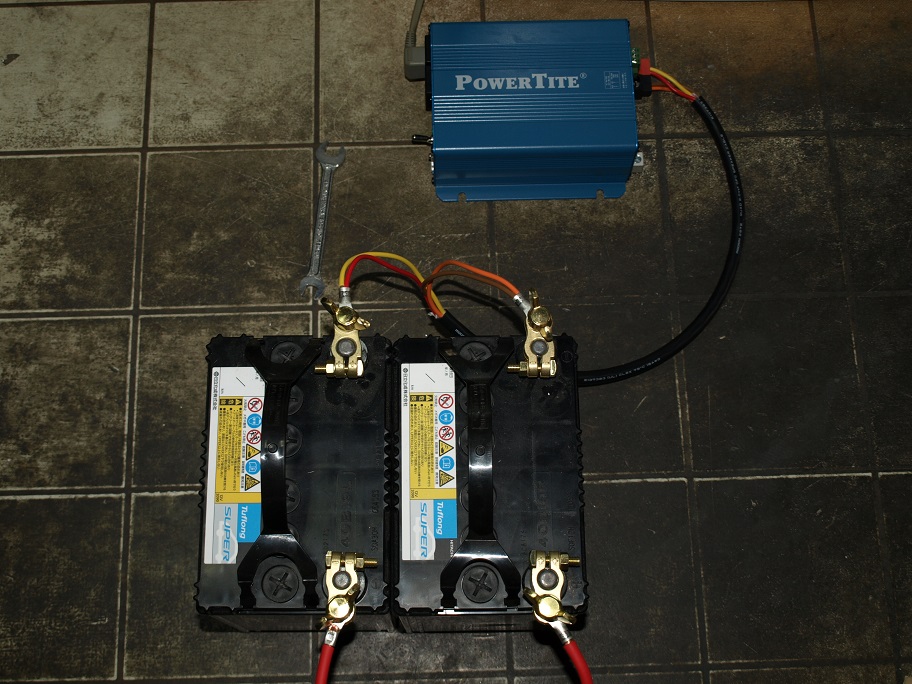

良かったー、バッテリー２個分の端子がストックして有った。

そんな訳で・・・・・。



ご自分で配線をされた方なら経験をしていますよね。インバーターの入力端子には大容量のコンデンサーが繋がっています。

そんな訳で、最初の接続の時に火花がバチッ。

２４Vの方が強い火花が出るので、判っていても一瞬ドキッ。
で、今回の３６０W仕様。コンデンサーも大きい様で、火花もかなり強烈。
インバーターの配線を先に済ませ、バッテリー間のシリーズ線を繋ぐのですが、最初のバチッで圧着端子がバッテリー端子にくっ付きました（電気溶接）。
勿論、捻れば取れますけど、過去最高の火花。

で、結果です。
この容量でも冷蔵庫には使えません。

冷蔵庫が運転を開始すると、インバーターからピッの警告音が出ます。
やはり４００数十Wが必要だったみたいですね。
此の冷蔵庫の運転時の消費電力は９０W（流石に新しい）。

でもラッシュ時には３６０Wでも足りないみたいです。

このインバーターはTV用ですね。

注意です。動作の終わったインバーターの入力端子間には、コンデンサーに蓄えられた結構大きな電力が来ています。
間違ってもショート（短絡）させないでください。接続時と同じバチッって来ます。
またこの時にバチッをやってしまうと、次の接続時もバチッ。
短絡させなければ、次の配線時にバチッと成りません。

エーーーー、追記（大汗）。
たった今、未来舎インバーターの取説を隅から隅まで読みました（今更かい）。
冷蔵庫のラッシュは非常に大きく、通常電力の６～７倍ですって・・・・・。
そりゃ足りないですよね。
僕の使っているシリーズは３６０Wが最大ですけど、違うシリーズなら７００W以上がゴロゴロ。
余裕を見て、１kwですね。やっぱり高いので、チョイお預けです。
