部品の配置ってパズルです。あちらを立てればこちらが立たず・・。
兎に角最良の位置を探します。
この時平面（２次元）的に考えては駄目で、３次元的に考えるのですね。
大切なのは、焦ってはダメ。気に入らなければゆっくりと頭を休ませる。急いては事を仕損じる。なんて言葉はアンプ作りの為に有るのかも・・（笑）。

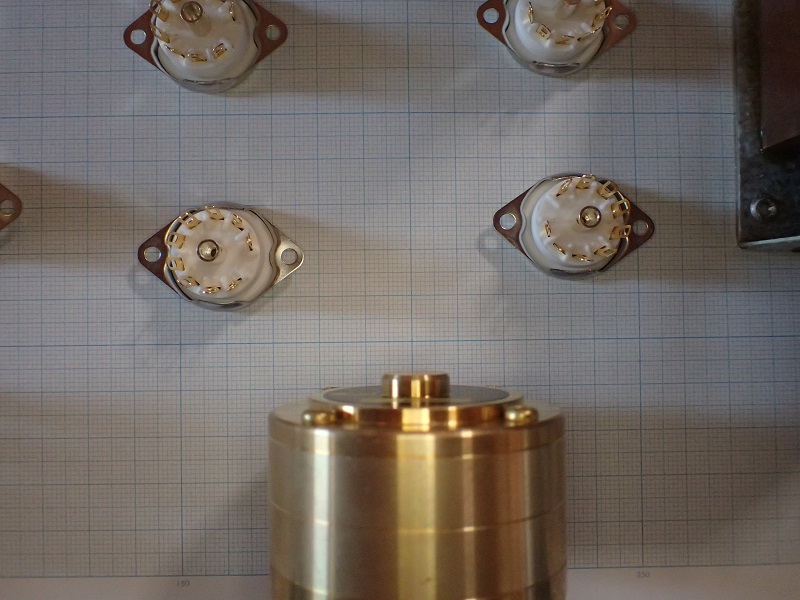

VRとその後の真空管との位置関係です。


市販のアンプで偶に出くわすのは、VRの位置で音量だけでなく音質迄変わってしまうアンプ。
犯人はVRから真空管（半導体）までのシールド線。
VRは位置によって出力インピーダンスが変わります。その影響を受けているんですね。

インピーダンス変動の影響を受けなくするには、VR出力側にシールド線を使わない事。
その為の近接配置なのです。この程度の距離でしたらノンシールドでもノイズを拾いません。

でも、でっかいVRですよね。


４０thアンプもVRは１００KΩ。一般の真空管アンプは２５０KΩが多いですね（酷いのに成ると１MΩだったり）。この抵抗値が高い程シールド線の影響を受けます。
ECC８３で組みますと、出力インピーダンスが高く、２５０KΩや１MΩのVRが必要に成ります。
