僕のミスで中断ですけど、カップリングが来たら直ぐに動かせるようにします（明日入荷予定）。
一応、モーターシャフトとギヤボックスシャフトの結合にはフレキシブルカップリングを使っています。正直、昔はカップリングを信用し過ぎていました。フレキシブルなんだから・・・・・。
で、モーターブラケットの精度を上げたらカップリングの問題が出て来ました。フレキシブルと言ってもお互いのシャフトの直線性を上げないと微細な振動の発生源に成ってしまうのです。
ある意味、一番大切な工程。
治具を使ってお互いのシャフトの直線性を上げる作業です。
と言って長孔が必要な程の誤差は論外です。
ボルトに対して若干大き目の取り付け穴との隙間での調整です。
何度もしている作業ですが気を使います。

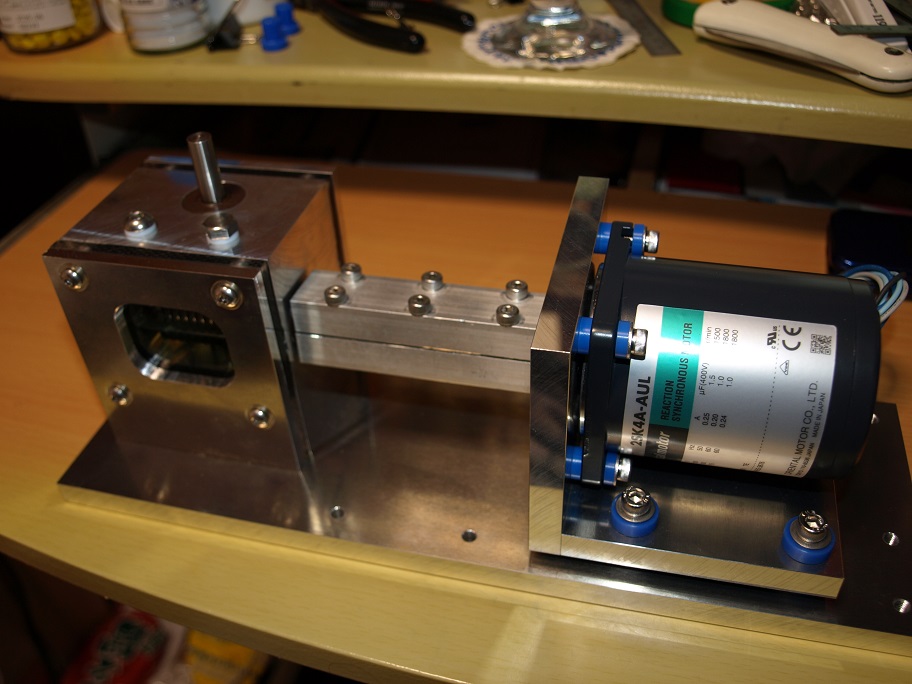

オット、治具部のアップ。
二つ割りのアルミブロックの中心に、シャフト径にピッタリの溝が彫って有ります。
このブロックをボルトで締め上げれば二本のシャフトの直線性は嫌でも出る構造です。
で、締め上げて、ギヤボックスとモーターの取り付け位置を決めればOKでは無いんですね。
この治具を手でくるくると廻し、一番軽く回転する位置を探すのです。
勿論ギヤボックス内はオイルを注入済みです。
オイルを入れないで調整しますと油膜の厚み分が狂うのです。
その様な訳ですので、オイル交換用のボルト以外に触るのは厳禁です。
この治具が無ければ絶対に再調整は不可能です。
今の所、弄った方は居ませんので安心しています（笑）。
つまり、強くぶつけたり落としたりしますと微妙に狂う恐れが有ります。その場合は送り返して下さい。再調整をして届けさせていただきます。
一応、モーターシャフトとギヤボックスシャフトの結合にはフレキシブルカップリングを使っています。正直、昔はカップリングを信用し過ぎていました。フレキシブルなんだから・・・・・。
で、モーターブラケットの精度を上げたらカップリングの問題が出て来ました。フレキシブルと言ってもお互いのシャフトの直線性を上げないと微細な振動の発生源に成ってしまうのです。
ある意味、一番大切な工程。
治具を使ってお互いのシャフトの直線性を上げる作業です。
と言って長孔が必要な程の誤差は論外です。
ボルトに対して若干大き目の取り付け穴との隙間での調整です。
何度もしている作業ですが気を使います。
オット、治具部のアップ。
二つ割りのアルミブロックの中心に、シャフト径にピッタリの溝が彫って有ります。
このブロックをボルトで締め上げれば二本のシャフトの直線性は嫌でも出る構造です。
で、締め上げて、ギヤボックスとモーターの取り付け位置を決めればOKでは無いんですね。
この治具を手でくるくると廻し、一番軽く回転する位置を探すのです。
勿論ギヤボックス内はオイルを注入済みです。
オイルを入れないで調整しますと油膜の厚み分が狂うのです。
その様な訳ですので、オイル交換用のボルト以外に触るのは厳禁です。
この治具が無ければ絶対に再調整は不可能です。
今の所、弄った方は居ませんので安心しています（笑）。
つまり、強くぶつけたり落としたりしますと微妙に狂う恐れが有ります。その場合は送り返して下さい。再調整をして届けさせていただきます。
