前回の続きです。グリッドへ信号を加えてもR2へも電圧変動が起きてしまい、電流変動を阻害してしまうと言う困ったチャンR２。

逆にこれを利用してR2の電圧変動を取り出す方式も有りますが、今回は考えないで下さい。

兎に角、R２の両端に表れる入力信号と同じ位相の電圧変動。此れをキャンセルしたいのです。
で、世の中には便利なパーツが有ります。
コンデンサー。
これは蓄電池と同じ様に電気を溜めたり吐き出したり出来るのです。電気を溜める原理は蓄電池とは違いますがまあ同じと考えてスタート。

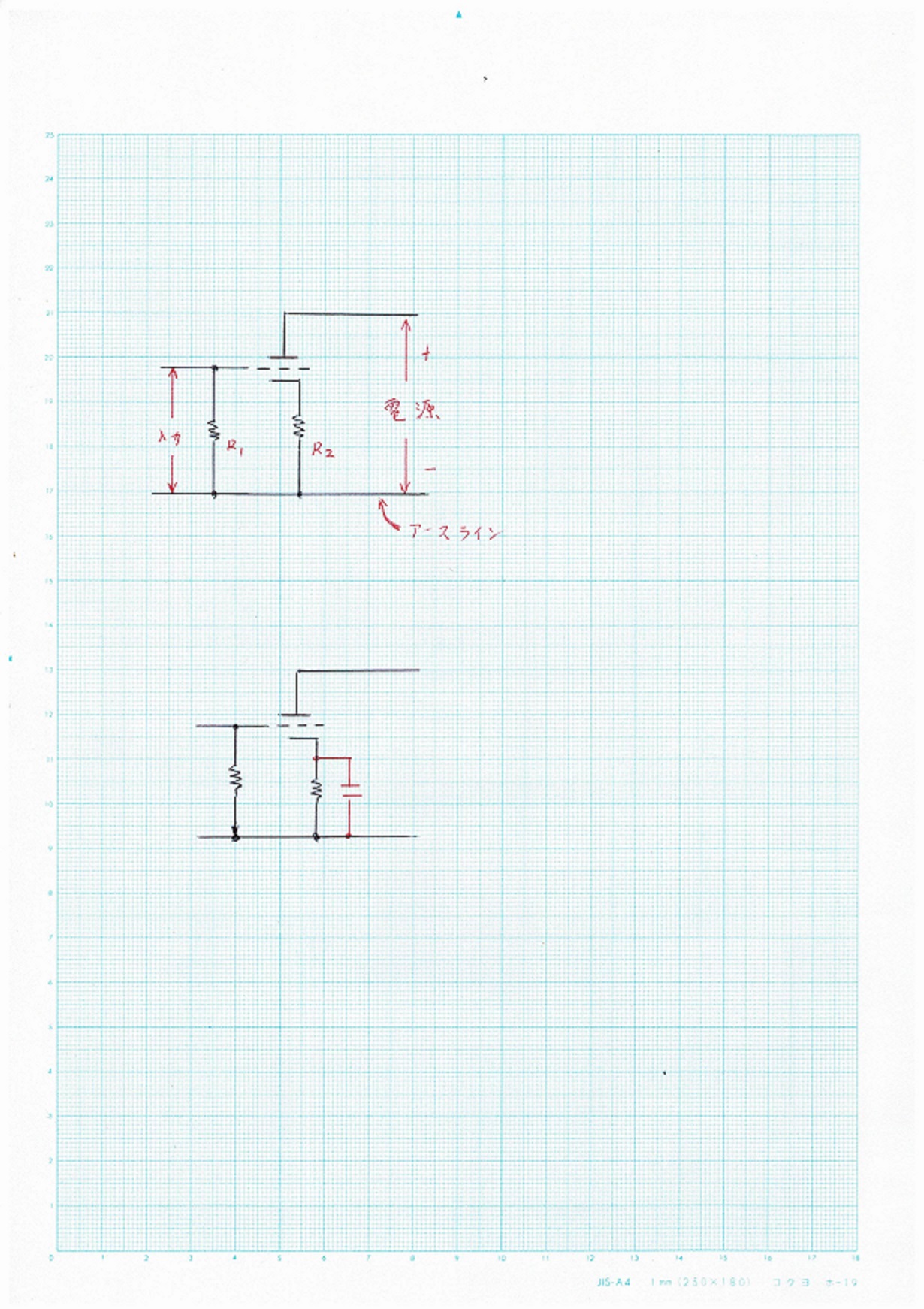

上の図が以前の回路。下側がそのコンデンサーを追加した回路です。

まず、入力信号の無い時にはR２の両端には１０Vの直流が表れます。上側が＋。
そうするとコンデンサーにも電気が溜められて１０Vの電圧に成ります。
此処で入力が加えられて、R２が１２Vに成ったとしますね。そうするとコンデンサーにも＋２Vが加えられ１２Vに成りますが、交流信号ですので、直ぐに－に振れて－８V。
そうすると、コンデンサーに蓄えられた電気が吐き出されます。つまり交流の＋側の時には充電をし－の時には吐き出すのでR２の両端の電圧を一定の１０Vに出来るのです。

この動作によってR２の両端の電圧は入力信号によっての変動が無くなり、困ったチャンでは無く成るのです。
此のコンデンサーをバイパスコンデンサー（略してパスコン）と言います。

で、此のコンデンサーの性能で困ったチャンを無くす割合が変わるのですね。理想コンデンサーと言うのはメーカーも頑張ってはいるのですが、理論通りに働くコンデンサーは今現在では有りません。
そう言う訳で、此処のコンデンサーのチョイスで音は変わって来ます。

一般に、コンデンサーは直流を通さないが交流は通すと考えます。正しくは交流も通さないのですけれども、此の充放電作用によって交流は通っていると同じ状態になります。
つまりR２両端に表れる交流信号は通して１０Vの直流は通さないと言う形に見られます。
