ここの所、天気が悪くプレハブへ行けない（機械加工が出来ない）。

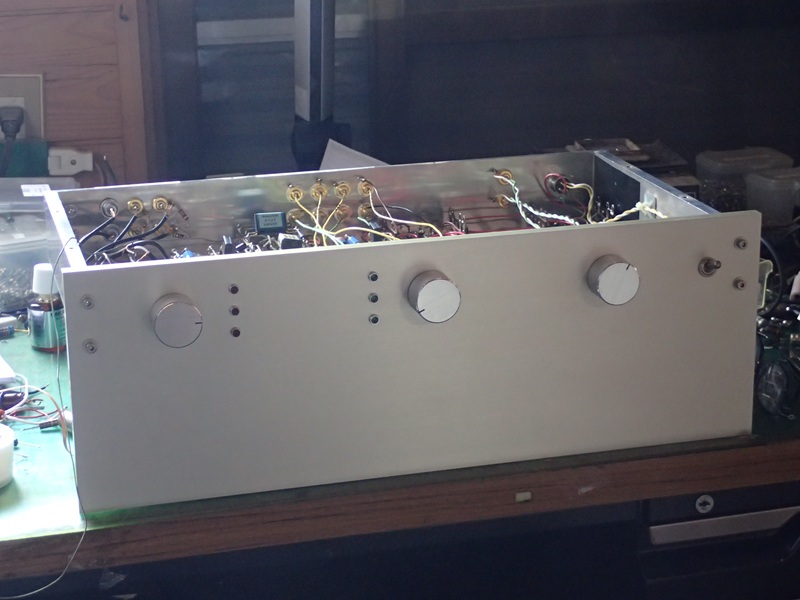

そんな訳でプリアンプのオーバーホールに掛かっています。
３０年近く前に作った物ですので、必要な時期です。
基本的に抵抗器とコンデンサーは全交換。
勿論イコライザー素子も全交換です。
で、当時はそうか・・・・・・・。
イコライザー素子の定数が今と違っています。
ウーン、取り外す前に写真を撮れば良かった（涙）。
新しいイコライザー素子。
左側がロールオフ。右側がターンオーバー。
回路はこちら。
昨日書きましたが、真似をしても無駄です。イコライザー素子に信号を送る前段の出力インピーダンスが僕と同じでなければ、正しいカーブは出ません。
実測値。
最終測定値です。此処に至るまで１０ページ以上の測定結果が有りました。
定数を微調整しながらの測定だったのです。
でも僕の場合は未だ楽。ロールオフとターンオーバーが直接つながっていません。
其々の間に１段の増幅回路が入っているのです。
その為に、それぞれを単独で調整が出来ます。
まあ、苦労して今の定数に出来たと言う訳です。
ターンオーバーに使っている１,３５kΩ。こんな抵抗値は市販されていませんので２,７kΩを２個パラって作ります。この値が重要だったのです。
そんな訳でプリアンプのオーバーホールに掛かっています。
３０年近く前に作った物ですので、必要な時期です。
基本的に抵抗器とコンデンサーは全交換。
勿論イコライザー素子も全交換です。
で、当時はそうか・・・・・・・。
イコライザー素子の定数が今と違っています。
ウーン、取り外す前に写真を撮れば良かった（涙）。

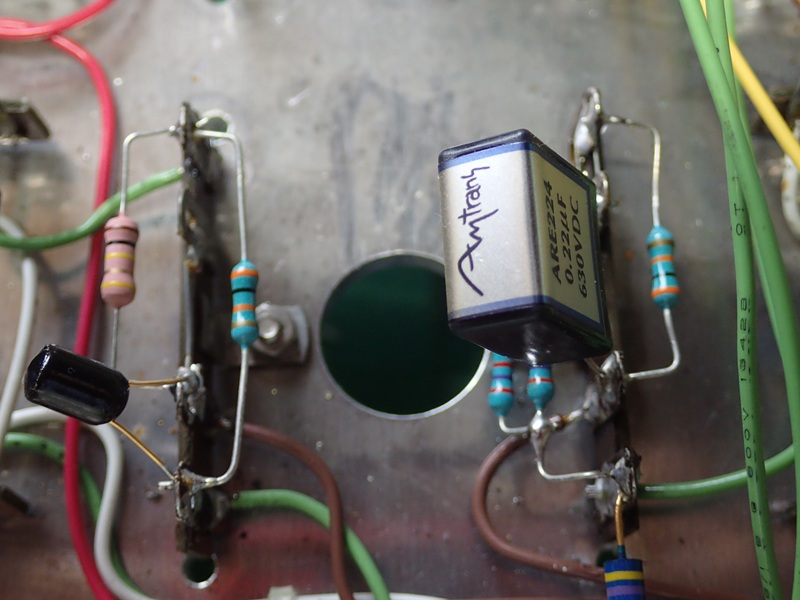

新しいイコライザー素子。
左側がロールオフ。右側がターンオーバー。

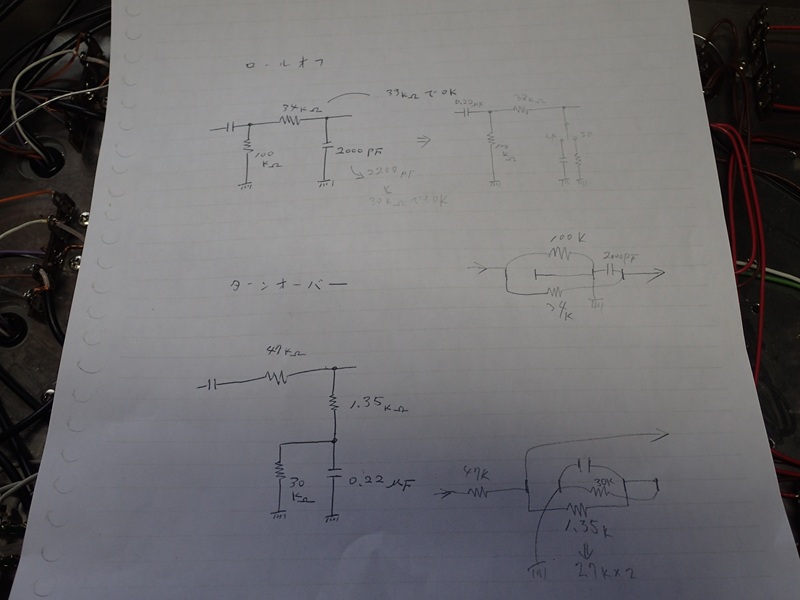

回路はこちら。
昨日書きましたが、真似をしても無駄です。イコライザー素子に信号を送る前段の出力インピーダンスが僕と同じでなければ、正しいカーブは出ません。

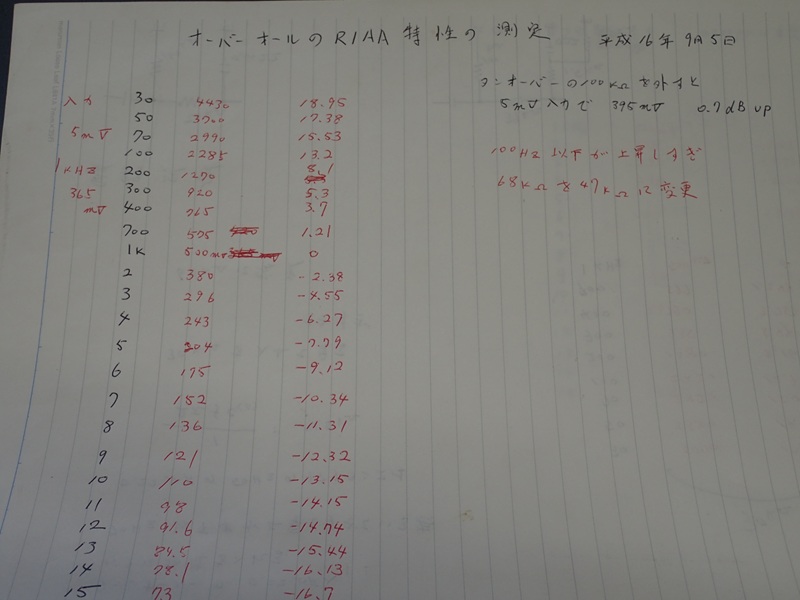

実測値。
最終測定値です。此処に至るまで１０ページ以上の測定結果が有りました。
定数を微調整しながらの測定だったのです。
でも僕の場合は未だ楽。ロールオフとターンオーバーが直接つながっていません。
其々の間に１段の増幅回路が入っているのです。
その為に、それぞれを単独で調整が出来ます。
まあ、苦労して今の定数に出来たと言う訳です。
ターンオーバーに使っている１,３５kΩ。こんな抵抗値は市販されていませんので２,７kΩを２個パラって作ります。この値が重要だったのです。
