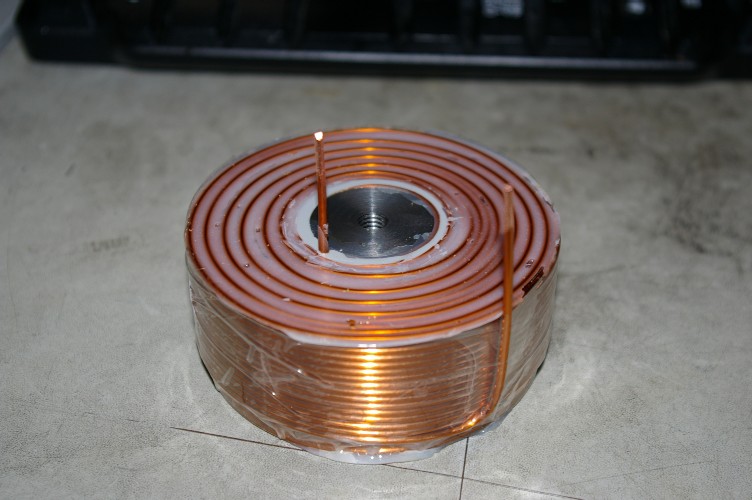

一昨日から巻き始めている、コア入りコイル。
１個目は出来上がりました。

コア入りコイルのデーターが何もなく、手探り状態です。

このコイルも、可也余分に巻いてしまい、結構な巻き数（片道プラス）を解きました。

でも、此の辺は、空芯コイルを作り始めた当時も、味わった苦労です。

今回のコア入りコイル。更なる苦労が・・・・・・・。

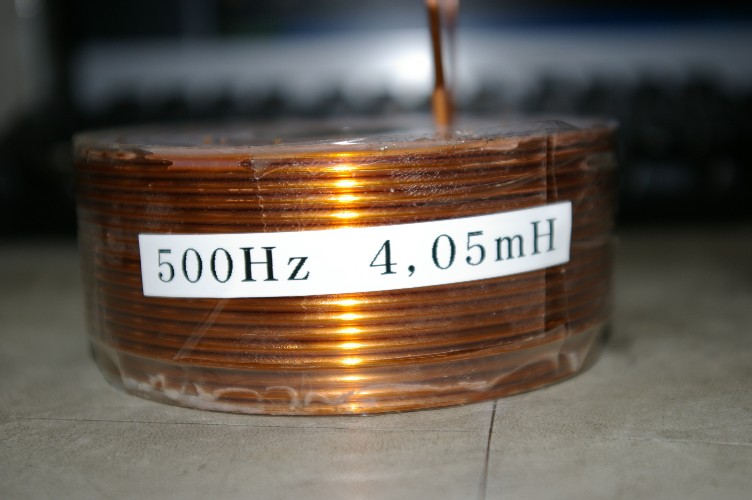

コイルの横に張られた、容量のシール。
空芯時代は単に何ヘンリーだけ。

今回は周波数の指定まで・・・・・・？

気付いた方は凄いです。

僕も最初は気付かなかった。

純鉄コアのコイル。周波数によってインダクタンスが変わるのです。
勿論、空芯も変わりますが、無視出来る範囲。

今回のコイル。無視出来ない変化をします。

結果、使うクロスポイントでのインダクタンスの測定。

専門の測定器。高いんですよねー。

仕方がないので、規定の周波数を入力。リアクタンスの測定（此れならミリバルで計測可能）。

リアクタンスから計算でインダクタンスを導き出す。

と言った、超面倒な測定が必要に成りました。

音が良くならないなら、絶対に作りたくないコイルです。
ハ～～～～～
