昨日はカラーを作った所で時間切れ。
今日は配線です。



まあ、此の辺を間違える方はいないと思いますが・・。

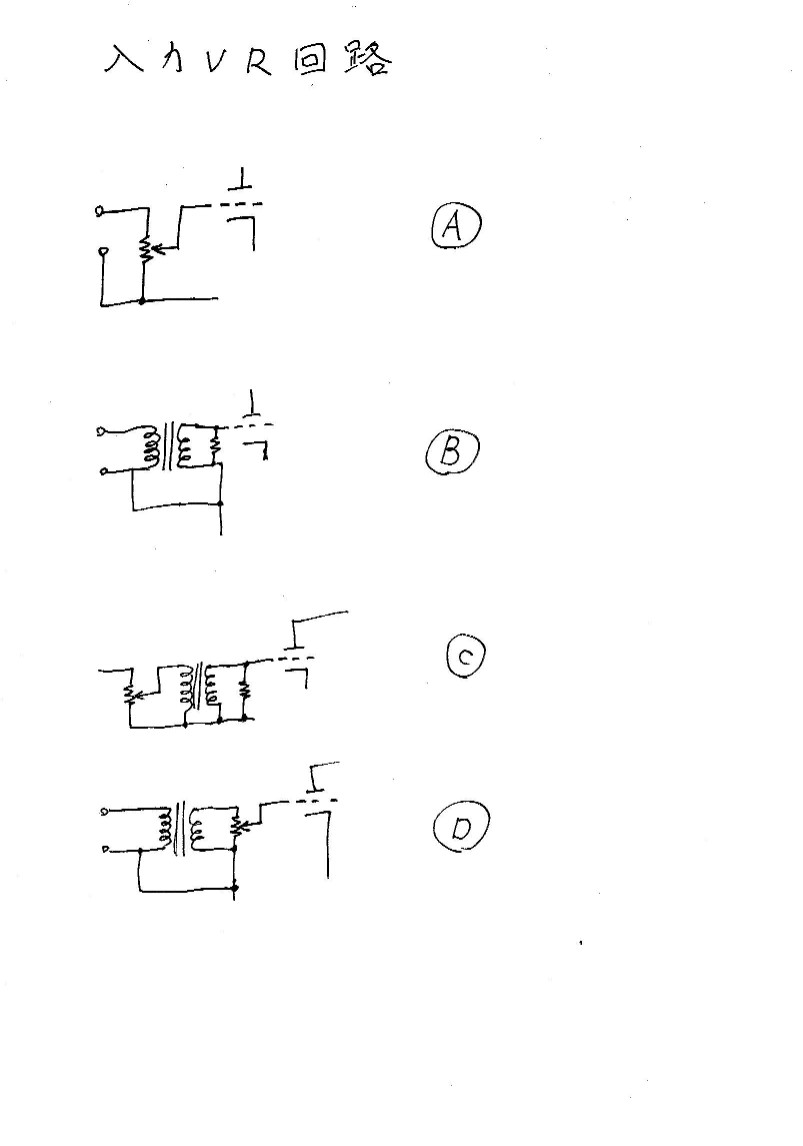

Aの回路。極一般的な入力VRの付いた回路です。
で、僕のアンプ。入力にトランスが入っています。
Bの回路ですね。

そう成ると、VRをトランスの１次側に入れるCの回路と２次側に入れるDの回路が考えられます。

正解は・・・・・・・。

勿論、Dが正解。
只、困った事にCでも回路としては働いてしまうんですね。

つまり、音は出てしまうんです。

真空管アンプは回路がシンプルで部品点数も少なめ。
結果、少々間違った事をしても音が出てしまう。

此れが、色々な迷信を生んでしまう原因なんでしょうね。

ちなみにCの回路で組みますと、VRの位置で、周波数特性が変わります。
結果、聴感上は『こちらが好み。』なんて言われてしまったりして・・・・・。
