パワーアンプの入力トランスの使い方で、測定が必要に成ったプリアンプ。
過去のブログを見たら、昨年夏に完成していた。

ドライブ段の電源トランスを外されてしまったので、其の侭休眠。

ヤット先日、トランスを組み込めたのです。

パワーアンプの入力トランスのテストも有るけど、ナンセ完成させてから一度も音を出していない。
更に問題は、僕が中身を忘れた・・・・・（汗）。



何台も作っていれば、完全に覚えていますけど、可也中身の凝ったアンプですし初めてのアンプでも有りますし・・・・。
此処の所はどうしたんだっけ？

で、回路図を見て・・・・・・（頭真っ白）。
回路図に定数が書いていない。

書いた筈なんだけど、その図面が見つからない。
参ったなー・・・。

仕方が無い。今日はプリアンプの定数のチェックと動作点の再確認。

１年以上ほっぽらかした報いです。





あ、ドライブ部は完璧です。先日此処だけを独立したアンプを作りましたから。

[4回]

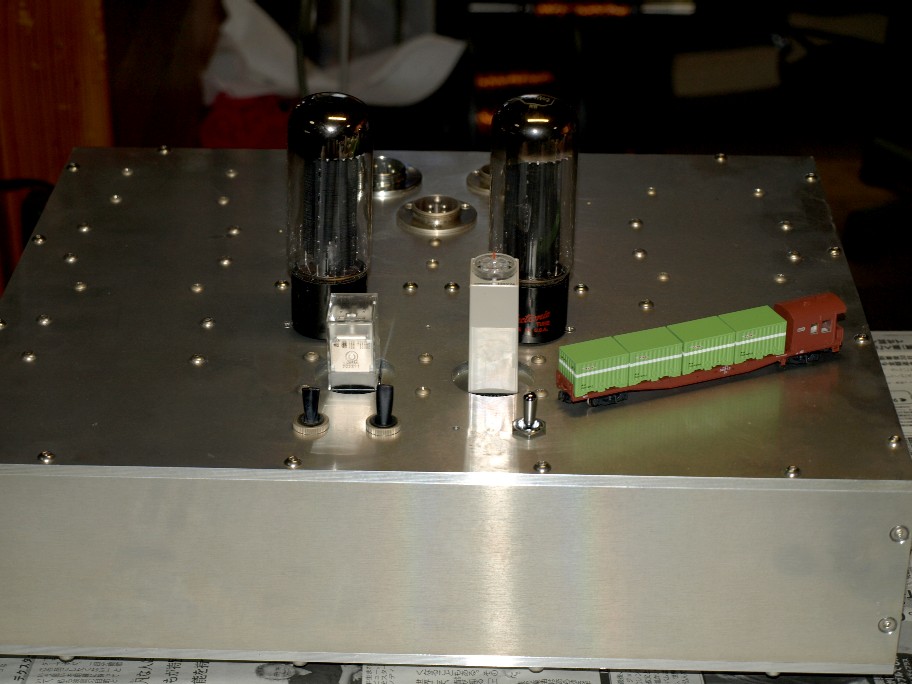

昨年の内に完成していた、ドライブアンプ内蔵プリアンプ。

実は最後のチェック時に、OPTの配線ミスを見つけていたんです。
ところが、その後の大忙し。

パワーアンプが完成しないと、どの道使えない。
と言う訳で、数ヶ月放り出した状態で・・・・・・・。

でっかい仕事が一段落。まだ仕事は有るんだけど、それに掛かると、何時治すのか・・・・・。

まあ、今日は良いか。

そんな訳で作業台の上。



で、暫くぶりに持ち上げて驚いた。
こんなに重かったんだ・・・・・。

イエね、チャチなパワーアンプよりも余程重い。
此れに更に重い電源が２台付くんだよね。

で、今回の修正。配線が一番奥に這わしてある。
つまり、その周辺の部品を外さないと修正不可能。

単純な作業だけど、今日一日掛かりそう・・・・（涙）。


イヤー、とんでもない事に気が付いた。
このパネル、例の分厚いアルマイト最初の物。
例のCDアンプで、シャシにアースが落ちない。と言うトラブルを経験する前の物。まだ動かしていなかっただけで・・・・・・。

パネルに取り付けてある、VRとセレクターSWがシャシに落ちているかのチェック。
完全には浮いていないけど、若干の抵抗値（２Ω強）。

ハハ、測って良かった。菊座とポンチを使いシッカリと結合。

パワーアンプのシャシでも苦労しそう（汗）。

[4回]

最近の此処のブログ、ノウハウの大公開。
エッ、此処迄公開して良いんですか？
なんて心配のコメントも頂いています。

チョイ前知り合った方からは、有料でも良いです。なんて言われたりもして・・・。

まあ、自分がこれからも作り続けられる保障はないし（歳ですからねー、笑）、判る人には十分な情報を伝えたい（殆どの方には理解不能かと・・。判ったつもりでしたら、実践して確認をしないと無意味ですよ・・）

要はやって見てください。実践すると理解出来ますよと言う話です。

で、此処まで書くかと言うブログですが、墓場まで持って行く（絶対に公表しない）データーが一つ。
カートリッジの実測出力電圧。
超有名メーカーの研究室にいた友人。高級測定器を数日なら貸し出せるよ。
その測定器。ミリバル。まあ普通の測定器です。でもそいつは最大電圧のメモリーが出来る（３０年近く前ですので、今なら簡単）。
僕は毎日、録音レベルの高いレコードを掛け続けました。
カートリッジって最大出力はどうなのよ？

どの様な素子にも、扱えるダイナミックレンジには限界が有ります。
要は、カートリッジから絶対に出ない大出力に対応したら、小信号はパスされるんですね。
早い話が、３００Bをフォノイコライザーに使うなんて・・・・・・。
小信号には、其れに見合った素子と、其れに見合った動作点が必要なんです。
書きながらイライラ。３００Bをフォノイコライザー・・・・・・・（大弩）。

僕が多用しているECC８２。ヘッドアンプからパワー管のドライブまで使える。
でも、動作点は、扱う信号レベルに応じて変えないと絶対にダメ。

その動作点を決めるのは入ってくる信号レベル。

つまり、カートリッジの最大出力を調べないと、フォノイコライザーの動作点を決定するなんて不可能なんです。
僕の知る限り、此の測定をしてアンプの設計をした方は皆無。
チョイ信じられません。

僕のアンプは、此の測定後成長しました。無駄な最大入力を排除出来たんですね。
フォノイコライザーの各真空管の動作点も自信を持って設定出来ました。
勿論、音質的な効果は予想以上だったのです。

此のデーター。友人の好意で測定出来ました。
その好意を感じますと、此のデーターだけは公表できません。
でも、此の程度のデーター。プロでしたら現在なら簡単に測定出来る筈。

だれもしていないのに・・・・・・・。





有料のオーディオ雑誌よりも、無料の此処の方が内容は濃いですよ（笑）。
宣伝量を貰ってないので何でも書けますので・・。

あ、雑誌の評論家。自分では作れもしないのによくもまあ・・・・（大笑）。

更に・・・。
僕の大好きなECC９９。３００Bよりは小信号に対応出来ます。
でもフォノイコライザー初段はECC８２に任せています。
大男、総身に知恵が・・・・・・・なんですね。

３００Bでのフォノイコライザー。
雑誌としての売りには最高（大笑）。
信号レベルとバイアス、更にフィラメント電圧を考えたら、おのずと結論は出るのですが・・。

[6回]

メタコンが入荷すれば残りの仕事が完成するプリアンプ。
ヤット連休が明け、昨日到着。
昨日は雑用が山積みで、今朝から開始（今度の土日に間に合うぞ）。

おかしなもので、１０連休中は仕事モード全開。その勢いがついた侭なので、今朝一番から開始。

でね・・・・・・・・。
こんな事が起きると、正直やる気が薄れます。

到着したメタコン。前の６Pと同サイズ（シャシに加工しなくて済む）。
差込を確認しようとしたら入らない（ウン？）。

良く見たら目が点。
どちらもメス（オイオイ）。

早速購入先へ電話。
着払いで送って欲しい。まあ当たり前なんだけど、仕事が止まってしまう。

ケーブル側は使えるので、５芯ケーブルを作って今日はお終いかなー・・・・。


こう言うポカ、やる気が失せるんですよね。

[3回]

休む心算だったんですけど、やっちゃいました。
結果。メタコン回りの配線だけを残した状態です。

正直、此処迄やる予定ではなかったんですけどねー。

外したCR類。



全てのパーツが良品です。
要は、交換の必要は無かったパーツです。

でもね、今の僕には使いたくないパーツ。

実は１０年以上前。当時のプリアンプ、可也の台数が此のチューンをしたのです。
僕のアンプでまず実施。馴染みのお客様は、音の変化に気付いて自分のもやって。と成ったのですね。
可也の数のアーレンブラットレイとスプラグがゴミ箱へ。
大量にストックしていたアーレンブラットレイ。全てまとめて￥３００００で売っちゃいました（購入価格は１０倍以上だったと思う）。
ダメと判断したパーツは使いたくないんです。

今回のアンプ、その改良が済まされてなかったのです。

まあ、何の縁か戻ってきたものですから・・・（笑）。




今回、全ての抵抗は交換していません。効果のある所だけです。
対策抵抗器。１０年位前に製造中止。ストックも少なく成っていますので。

此の仕事で一番大変なのは、良質なパーツを探す事。
寂しい懐具合からでも、出来るだけ沢山をストック。
そのような事情ですので、パーツの販売はお断りしています。

真空管に関しましても、現状製造されている真空管は補充します。生産の途絶えた（シーメンスのECC８２とか）の供給は個別にはいたしません。症状の悪くなったアンプを当方で見させて頂きます。
真空管には責任の無いトラブルで、大切（貴重）な真空管をダメにしたくないのです。
真空管は電球とは違います。極普通の方に真空管の良否を判断するのは無理と考えています。
ご面倒でしょうが、不調に成ったアンプは出来るだけ早く当方へお送り下さい。
無用な出費をさせないで済ませたいのです。

勿論、不調の場合。送る前に出来るだけ早く当方へお知らせ下さい。申し訳ないのですが素人判断はまず無理と考えています（可也のオーディオ通でもまず無理です。アンプをゼロから作れる方だけに可能です）。
当方からチェック方法をお知らせします。当方からの指示でチェックをして下さい。
その時大切なのは、自己判断をしない事。当方の質問に主観を入れないでの答えをお願いします。

素人判断は危険。人間の体と一緒です。

兎に角、不調を感じましたら当方へご連絡下さい。正しいチェック方法をお知らせします。

今回のアンプのオーナー。電気に関してはプロです（但しデジタル関係）。プロの方ほど、自分には手におえないって直感で感じるんですね（正しく言うと、時間が無制限に使えるなら自分でも治せる、そんな時間を無駄にしている暇は無い。経験の有るプロに任せよう）。
自分のスキルをシッカリと理解する。大切と思います。

申し訳有りませんが、中途半端の知識を持っているユーザー（オーディオマニアの殆ど,特に高額機を使っていられる方ほど）の多さに辟易しています（オーディオ雑誌と高額機を買うユーザーに媚を売るオーディオ店に責任が）。
自分のスキルをもう一度見直した方が良いかと・・・・（あ、酔っ払いの戯言です）。

[7回]

昨日、今日は休養日にしようって決めたのに・・・・・（汗）。
貧乏性なんですねー。結局アンプ改造を始めてしまいました。

注文したメタコンがまだ来ないので（１０連休なんてするなよ）、其処の所が出来ないのが辛い。

予算の提示はされているんだけど、始まった僕にはブレーキが無い（壊れているのではなくて、付いていない）。

もうイイヤ。手持ちのパーツだけで殆ど出来る（新しい出費がない）。工賃はこの際・・・・。
そんな訳で・・・。



新しく追加したラグ板。
写真でお判りの様に、全てのラグが錫メッキ線で繋がっています。
つまり此のラグは全ての端子がシャシに繋がっています。

此のラグへ接続された８本の白い線。
僕のプリアンプはECC８２を８本使っているんですね。
全ての８２の９番ピンから来ている配線です。

ヒーターは１２,６VでDC点火。普通片側をアースします。
この場合、アースと反対側は＋１２,６V。

今回の配線ですと、＋６,３Vと－６,３Vに成るんですね。
つまりヒーターのシャシに対する最大電位が下がるんです。
まあ、理論的には判っていたんですけど、聴感で判るかな？

で、今僕が使用中のプリアンプ（試聴用に作りました）。貸し出して注文を貰ったんですね。
つい、お客様のアンプで実験（笑）。悪く成る心配は一切有りませんので安心して・・・・・（単に配線が面倒に成るだけ）。

出来上がったアンプと試聴用の聞き比べです（作成は２～３ヶ月しか開いていません）。
ハハ、判っちゃう。
で、使用中の試聴用も改造。静かに成りました。
スピーカーに耳を当てても、ノイズ量の変化は感じないのですが、音楽が静かに成るのです。
勿論、測定結果にも差は認められません。
でも、音楽には・・・・・。

此の頃から、重箱の隅を突くチューンが始まったのです。
理論的に正しい事は全てやろうって・・・。







写真のアースラグ。シャシの何処に取り付けてもOKです。
絶対にやってはいけないのは、各真空管の９番ピンを繋いでまとめて落とす事と、各真空管で違う場所にバラバラに落とす。
真空管のバラつきがゼロでしたらOKですけど・・。

序でに書いちゃいますと、なぜこんなに熱くなって改造しているのか・・・？
先のオーナーは見ていないと思いますので・・。
此のアンプ、チョイ可哀想だったのです（理由は聞かないでね）。
で、新しいオーナーに引き取られた（偶然にもお馴染さん）。
新しいオーナーからメンテを頼まれた。
幸せなアンプにしてやりたいのです。
