昨日でパワーアンプ迄の位相の狂いを目視しました。
目で見るのが一番判り易いですよね。
で、今日はプリアンプの測定。今回のアンプは全段CR接続ですので、位相の狂いは極少です。

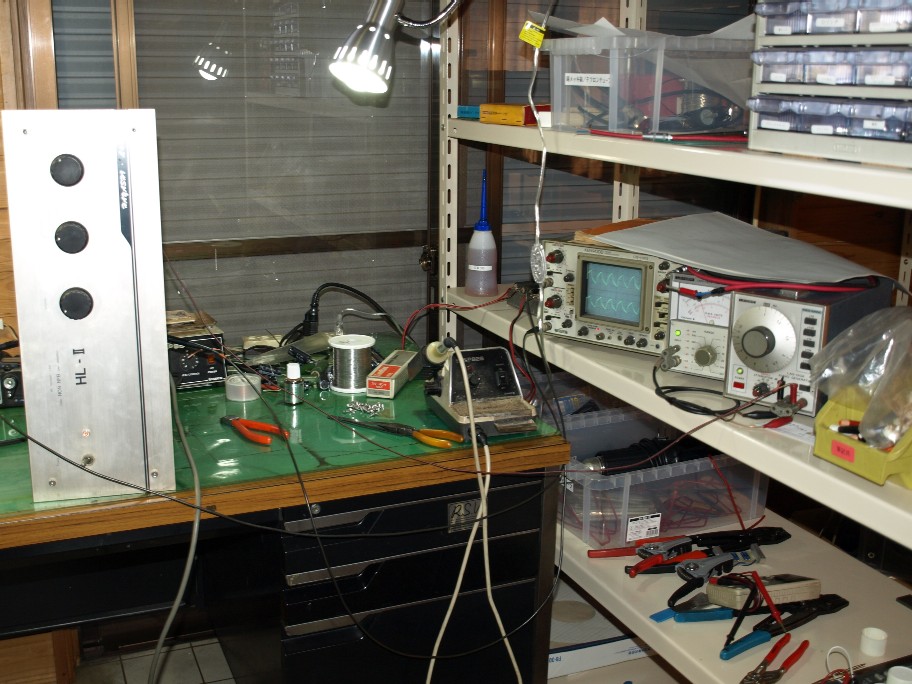

まな板に乗ったプリアンプ。フォノイコライザーに信号を加え、フラット出力段で波形を見ます。
勿論、入力波形と出力波形を同時に・・。
昨日のパワーアンプと違い、信号ラインにトランスが入っていませんので、位相のずれは無い筈・・・。
と行かないのがフォノイコライザー段。
僕のイコライザーはCR型。かたくなにNF型は使いません。
イコライザーと言うのは周波数特性にカーブをつけます。
この様に周波数特性を弄りますと、位相は狂って当然です。
で、問題はどの程度狂っているのか？
さてさて・・・・・。
お約束の１kHz。山が左に有る波形が入力。右にずれているのが出力波形。
オイオイ、１kHzでこんなに狂っているのかよ・・。
で、今日の波形の写真は此れだけです。
ふざけんな。って怒られそうですね。
イヤ、実は・・・・・。
５０Hzから１５kHzまで測りました。
位相のズレは、どの周波数でも同じ。
つまり、１kHzの写真だけで事足りてしまったのですね。
と言う事は判りましたよね。
全ての周波数で同じだけずれている。
良い意味で予定外。各周波数での差が無いんですね。
結果、全くずれていないのと同じなんです。
僕はユニットの位置合わせは、ライン入力で測定します。
その位置合わせで、位相が狂っていると思えないんですね。
散々こんな仕事をしていますと、位相の狂ったシステムは聴けば判ります。
ライン入力であわせて、レコードを聴いても違和感が無いので、この測定をしなかったのですね。
勿論、今回はCR結合。トランス結合ですと若干ずれて来ると思います。
でも、昨日のパワーアンプの測定で２個のトランスを経由してあのズレ程度です。

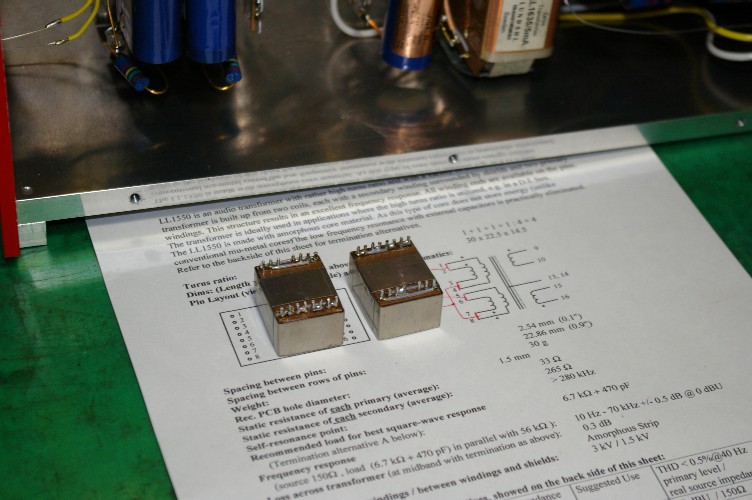

フォノイコライザーは３段ですので、１個多いですが、使っているトランスが違います。巻き数比が１：１。
更にローインピーダンスで使っていますから、位相ズレの起き難い使い方なんですね。
１段多いですが、昨日のパワーアンプよりも少ないかと・・。
トランスやコンデンサーは位相ズレを起こします。でも略無視して良い程度、と言うのが今回の測定の結果のようです。
注）位相ズレはトランスによって結構違いますので、僕の使っているトランス以外の場合は当てはまりません。
目で見るのが一番判り易いですよね。
で、今日はプリアンプの測定。今回のアンプは全段CR接続ですので、位相の狂いは極少です。
まな板に乗ったプリアンプ。フォノイコライザーに信号を加え、フラット出力段で波形を見ます。
勿論、入力波形と出力波形を同時に・・。
昨日のパワーアンプと違い、信号ラインにトランスが入っていませんので、位相のずれは無い筈・・・。
と行かないのがフォノイコライザー段。
僕のイコライザーはCR型。かたくなにNF型は使いません。
イコライザーと言うのは周波数特性にカーブをつけます。
この様に周波数特性を弄りますと、位相は狂って当然です。
で、問題はどの程度狂っているのか？
さてさて・・・・・。
お約束の１kHz。山が左に有る波形が入力。右にずれているのが出力波形。
オイオイ、１kHzでこんなに狂っているのかよ・・。
で、今日の波形の写真は此れだけです。
ふざけんな。って怒られそうですね。
イヤ、実は・・・・・。
５０Hzから１５kHzまで測りました。
位相のズレは、どの周波数でも同じ。
つまり、１kHzの写真だけで事足りてしまったのですね。
と言う事は判りましたよね。
全ての周波数で同じだけずれている。
良い意味で予定外。各周波数での差が無いんですね。
結果、全くずれていないのと同じなんです。
僕はユニットの位置合わせは、ライン入力で測定します。
その位置合わせで、位相が狂っていると思えないんですね。
散々こんな仕事をしていますと、位相の狂ったシステムは聴けば判ります。
ライン入力であわせて、レコードを聴いても違和感が無いので、この測定をしなかったのですね。
勿論、今回はCR結合。トランス結合ですと若干ずれて来ると思います。
でも、昨日のパワーアンプの測定で２個のトランスを経由してあのズレ程度です。
フォノイコライザーは３段ですので、１個多いですが、使っているトランスが違います。巻き数比が１：１。
更にローインピーダンスで使っていますから、位相ズレの起き難い使い方なんですね。
１段多いですが、昨日のパワーアンプよりも少ないかと・・。
トランスやコンデンサーは位相ズレを起こします。でも略無視して良い程度、と言うのが今回の測定の結果のようです。
注）位相ズレはトランスによって結構違いますので、僕の使っているトランス以外の場合は当てはまりません。
[0回]
先週の月曜日から出かけていた、プリアンプが帰って来ました。
貸し出し中は、サブのプリアンプとMCトランスで音出しをするつもりだったのだけれど、秋田への納品やその他の仕事に追われ、遂に接続も出来ずに・・・・・。
昨日の閉店間近に帰って来たので、其の侭（店内の散らかり様が半端ではなく、接続不能、汗）で、帰宅。
今朝は銀行やら市役所やら税務署やら、病院へと走り回り、店に着いたのは１５：５０。
この時間から仕事を始めると、中途半端になるので、プリとヘッドアンプ、更に出来立てのギヤボックスのセッティングをする事に。
接続完了。電源SWオン。
VRを上げる。音が小さい。従来のVR位置で今迄の音量が稼げない。仕方ないか、オイロダインが臍を曲げた。
プリフラット段の左chからノイズ発生。
僕のアンプの場合、この様な症状の原因は９０％以上真空管不良。机の上に転がっている球へ差し替え。
右chとメーカーが違うけど気にしない。
第一僕のウーハー用のアンプだって、左右でメーカーの違うEL３４が挿さっているし・・。
丁度、馴染みのお客様が来店。ブログでのギヤボックスの新しいのが気に成ったみたい。
音出し最初から人がいるのは、結構緊張するんだけど、まあ馴染みの人（３０年以上のお付き合い）だからいいか。
音出し２０分位からドンドン調子が上がってくる。
馴染みの方も、新しいギヤボックスの音に気付いて・・・・。
エージングにチョット梃子摺った２号機。
要は、新しい材料に僕が慣れていない為。
２台作ったので、クリアランスの取り方も略判って来た。
以前の店のギヤボックスの改造。何時出来るかな？
[0回]
ギヤボックスの製作に四苦八苦していると、この様な時に不思議と仕事が来ます。
僕の作ったアンプですから、断れませんよね。
で・・・・・・・。
修理依頼はまったく音が出ない。まあこの様に単純な症状の方が梃子摺りません。
一番困るのが、時々なんです。この場合は症状が出るまで待つか（時間工賃が兎に角掛かります）此処じゃないかの見込み修理。見込みが外れると再入院（汗）。
意外と多いのが、僕の所へ来ると正常になってしまうやつ。僕が怖いんですかね（笑）。
今回のアンプ。僕が作りましたが例の所のKITアンプ。僕のプリは高い。其処まで手を出せないが、何か良いアンプを・・。
そんな場合は、市販のプリアンプKITを改造して出していました。
このアンプもそんな１台です。
此処のKITプリ。先代（写真のプリは二代目）のも合わせると３０台は作っていると思います。勿論手を掛けて。
よく、もうチョイ安いのを作れないか。って聞かれるのですが、製造に掛かる手間って、高級品でも普及品でも同じなんですね。
そうすると、価格差はパーツ代だけで何とかしないといけなくなってしまうのです。
そう成ると、価格差以上の品質差に成って・・・・・。
イエ、過去に何台かローコストアンプも作ったのですよ。で、結果は全然売れない。
僕の所のお客様。『安物買いの銭失い』が嫌いなんですね。僕も大嫌いです。
そんな経緯で、ローコスト商品はメーカーに任す事にしました。
基盤を見ると・・・・・。
ジャンパー線で繋がっていたり、穴にパーツが付いていなかったり・・・・。
はい、回路は弄っています。オリジナルよりも高音質と自負しています。
早い話が僕のプリのエッセンスを入れているんですね。この方が故障も少ないですし。
今回のアンプ。作ってから２０年近く経っている筈です。
修理は完了しましたが、また実測です。
経年変化を調べ、痛んでいる所は治します。
まだまだ使える様に。
パネルをちらりと（笑）。
古いアンプですから、時効ですね。
僕の作ったアンプですから、断れませんよね。
で・・・・・・・。
修理依頼はまったく音が出ない。まあこの様に単純な症状の方が梃子摺りません。
一番困るのが、時々なんです。この場合は症状が出るまで待つか（時間工賃が兎に角掛かります）此処じゃないかの見込み修理。見込みが外れると再入院（汗）。
意外と多いのが、僕の所へ来ると正常になってしまうやつ。僕が怖いんですかね（笑）。
今回のアンプ。僕が作りましたが例の所のKITアンプ。僕のプリは高い。其処まで手を出せないが、何か良いアンプを・・。
そんな場合は、市販のプリアンプKITを改造して出していました。
このアンプもそんな１台です。
此処のKITプリ。先代（写真のプリは二代目）のも合わせると３０台は作っていると思います。勿論手を掛けて。
よく、もうチョイ安いのを作れないか。って聞かれるのですが、製造に掛かる手間って、高級品でも普及品でも同じなんですね。
そうすると、価格差はパーツ代だけで何とかしないといけなくなってしまうのです。
そう成ると、価格差以上の品質差に成って・・・・・。
イエ、過去に何台かローコストアンプも作ったのですよ。で、結果は全然売れない。
僕の所のお客様。『安物買いの銭失い』が嫌いなんですね。僕も大嫌いです。
そんな経緯で、ローコスト商品はメーカーに任す事にしました。
基盤を見ると・・・・・。
ジャンパー線で繋がっていたり、穴にパーツが付いていなかったり・・・・。
はい、回路は弄っています。オリジナルよりも高音質と自負しています。
早い話が僕のプリのエッセンスを入れているんですね。この方が故障も少ないですし。
今回のアンプ。作ってから２０年近く経っている筈です。
修理は完了しましたが、また実測です。
経年変化を調べ、痛んでいる所は治します。
まだまだ使える様に。
パネルをちらりと（笑）。
古いアンプですから、時効ですね。
[0回]
ネットワークの納品が終わり、チョット一息。
さて、今日からは・・・・・・・。
オンライフのU-22の改造です。僕のHPで、このアンプを愛用していた事を知った方からの依頼です。
でも、嬉しいですよね。見た事も有った事もない僕を、HPで信用されて、『一切お任せします。』と言われたのですから。
とても嬉しいと同時に、凄いプレッシャーも感じます。全て任される。と言う事は全責任僕ですので・・。
話は飛んでしまいますが、『○○○のパワー管を使ってアンプを作って下さい。』なんて言う依頼は簡単なんですね。それを使えば良いんでしょう？
と成ってしまいますから・・・・（笑）。
尤も、そんな仕事は請けた事が無いのも事実ですが・・。
電話で、お使いのスピーカーは判っていますので、それに見合ったチューニングです。
作られて３０年以上経っているアンプですので、アンプドック（人間ドック）は必須。
で、二重梱包で送られて来たのですが、開けて見て驚きました。
外のダンボールを開けると、内側には見覚えの有る段ボール箱。上から見ただけで判る僕も異常ですが・・・・。
これ、オリジナルの梱包箱じゃ・・？
出して見て、更に驚き。ダイナベクターに成っている。僕はこの箱は見た事が無い。
本当に最終モデルのU-22の様です。
僕は、このアンプをかなりの台数販売しましたが、ダイナベクターの箱が有るなんて知りませんでした。
これから、じっくり掛かります。オーナーの方に喜んで貰える様に・・・。
さて、今日からは・・・・・・・。
オンライフのU-22の改造です。僕のHPで、このアンプを愛用していた事を知った方からの依頼です。
でも、嬉しいですよね。見た事も有った事もない僕を、HPで信用されて、『一切お任せします。』と言われたのですから。
とても嬉しいと同時に、凄いプレッシャーも感じます。全て任される。と言う事は全責任僕ですので・・。
話は飛んでしまいますが、『○○○のパワー管を使ってアンプを作って下さい。』なんて言う依頼は簡単なんですね。それを使えば良いんでしょう？
と成ってしまいますから・・・・（笑）。
尤も、そんな仕事は請けた事が無いのも事実ですが・・。
電話で、お使いのスピーカーは判っていますので、それに見合ったチューニングです。
作られて３０年以上経っているアンプですので、アンプドック（人間ドック）は必須。
で、二重梱包で送られて来たのですが、開けて見て驚きました。
外のダンボールを開けると、内側には見覚えの有る段ボール箱。上から見ただけで判る僕も異常ですが・・・・。
これ、オリジナルの梱包箱じゃ・・？
出して見て、更に驚き。ダイナベクターに成っている。僕はこの箱は見た事が無い。
本当に最終モデルのU-22の様です。
僕は、このアンプをかなりの台数販売しましたが、ダイナベクターの箱が有るなんて知りませんでした。
これから、じっくり掛かります。オーナーの方に喜んで貰える様に・・・。
[1回]
本日３個目のアップ。乗ってます（汗）。
イヤ、入力VRの話を書いていましたら、昔の事を思い出しまして・・・。
あるお客様が、愛用のプリアンプを持ち込んできました。
DENON（当時はデンオンと発音、漢字で電音なんだから）のPRA-1000B。デンオン最後の管球アンプ。1975年（？）の発売で当時￥２３０,０００もした高級機。当時大卒の初任給￥６万円もらえたかな？。
そのお客様。『音の鮮度が低い。思い切ってマークレビンソン（LNP-2L）を買っちゃおうか。』との勢い。
当時、マークを店頭で極普通に使っていた。
普通の店員なら、揉み手で出迎えだろうけど、ピンキー君（其処の店長）『そのアンプ、手放すのでしたら、駄目元で弄りません。』
店内で、アンプの解体ショー（笑）。と言って、当時の僕の実力じゃ、球の動作点を弄る力は無く・・・・・。
で、やった事。お客様のさわらないSWを片っ端から短絡をした。
入力セレクター、バランスVR、トーンコントロール、テープモニター、モードSW、etc,etc。
勿論、いっぺんに全部を弄るのではなく、一箇所ごとに音質確認。
一箇所弄るごとに、音の鮮度がどんどん上がり・・・・・・。
お客様。『此れならマークは要らないや。』
マークレビンソンを売り損ねた、駄目店長です・・（汗）。
僕のアンプに、何も付いていない理由。この経験が生きています。
イヤ、入力VRの話を書いていましたら、昔の事を思い出しまして・・・。
あるお客様が、愛用のプリアンプを持ち込んできました。
DENON（当時はデンオンと発音、漢字で電音なんだから）のPRA-1000B。デンオン最後の管球アンプ。1975年（？）の発売で当時￥２３０,０００もした高級機。当時大卒の初任給￥６万円もらえたかな？。
そのお客様。『音の鮮度が低い。思い切ってマークレビンソン（LNP-2L）を買っちゃおうか。』との勢い。
当時、マークを店頭で極普通に使っていた。
普通の店員なら、揉み手で出迎えだろうけど、ピンキー君（其処の店長）『そのアンプ、手放すのでしたら、駄目元で弄りません。』
店内で、アンプの解体ショー（笑）。と言って、当時の僕の実力じゃ、球の動作点を弄る力は無く・・・・・。
で、やった事。お客様のさわらないSWを片っ端から短絡をした。
入力セレクター、バランスVR、トーンコントロール、テープモニター、モードSW、etc,etc。
勿論、いっぺんに全部を弄るのではなく、一箇所ごとに音質確認。
一箇所弄るごとに、音の鮮度がどんどん上がり・・・・・・。
お客様。『此れならマークは要らないや。』
マークレビンソンを売り損ねた、駄目店長です・・（汗）。
僕のアンプに、何も付いていない理由。この経験が生きています。
[0回]
店を開けて２８年を越えました。
今年の開店記念日は、骨折中と言うなんとも・・・・・・・。
２８年間もアンプを作ってきますと、結構なバージョン数が有ります。
其の中で、かなりのキワモノ。修理に帰ってきました。
イエ、キワモノと言っても、決して怪しいアンプと言う物では有りません。
当時（今もそうか）、僕の作るアンプは大きく重い。
口の悪い友人達『ピンキーさんは小型のアンプが作れないんだよ。』
この様な発言は僕の心に火を点けます（笑）。
やってやろうじゃない。今のアンプと同じ回路、同じ機能を持たせた小型プリアンプを・・。
当時のプリアンプの電源シャシ。この中に組んでしまおうと言うなんとも危険な思い付き。
で、思いついちゃうと勇猛突進。他の仕事はほっといて（もっとも当時の僕は今程忙しくも無く・・・汗）パーツ選びから始めます。
徹底的に小型パーツを。と言って性能が今一では拙い。
今みたいにネット検索で調べられる環境では有りませんから、取引先に電話作戦。
見事、小型プリの完成を見たのです。
ほんの数台の作品です。まあ作る方も買う方もジョークが判らないと・・・・（笑）。
其のアンプの内の１台。ナントお店で活躍中。店のBGMに使われていますから、使用時間は半端ではないんですね。

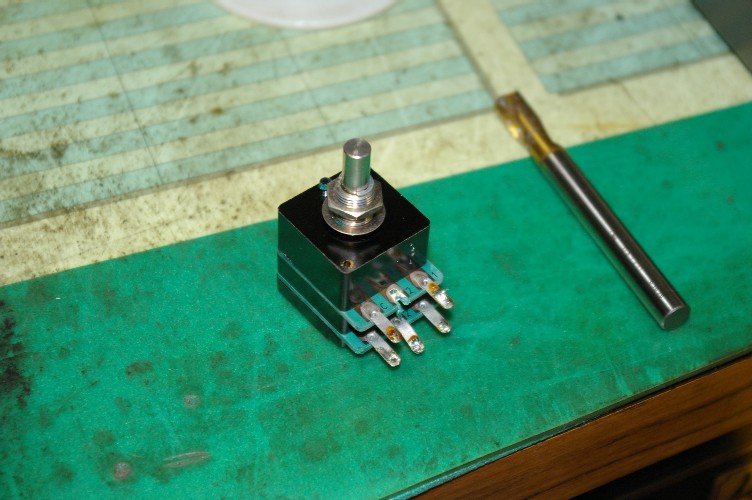

VRの調子がオカシイ？と言う事で帰って来ました。
早速測定です。
見事にギュウギュウ詰め。小型平ラグの両側にパーツが並んでいます。
僕のアンプでは標準回路のECC８２、３段CRイコライザーもキッチリ入っています。
手抜きは一切していません。
でも、同じ回路でも標準の大型プリには音質で敵わないんです。
理由は電源。
標準プリは、このシャシに電源だけが入っているのですから比べるのが無理ですね（笑）。
シッカリと入っている製造日。
長年ご苦労様。
で、故障の原因は各部の接触不良。
年月的に仕方の無いトラブルです。
各接点のクリーニングで治りました。
正面から。今見てもカッコいいアンプと思います。
また作ろうかな。
今なら、シャシにもっと贅沢できるし、文字の彫刻を頼める所も見つけましたし。
今年の開店記念日は、骨折中と言うなんとも・・・・・・・。
２８年間もアンプを作ってきますと、結構なバージョン数が有ります。
其の中で、かなりのキワモノ。修理に帰ってきました。
イエ、キワモノと言っても、決して怪しいアンプと言う物では有りません。
当時（今もそうか）、僕の作るアンプは大きく重い。
口の悪い友人達『ピンキーさんは小型のアンプが作れないんだよ。』
この様な発言は僕の心に火を点けます（笑）。
やってやろうじゃない。今のアンプと同じ回路、同じ機能を持たせた小型プリアンプを・・。
当時のプリアンプの電源シャシ。この中に組んでしまおうと言うなんとも危険な思い付き。
で、思いついちゃうと勇猛突進。他の仕事はほっといて（もっとも当時の僕は今程忙しくも無く・・・汗）パーツ選びから始めます。
徹底的に小型パーツを。と言って性能が今一では拙い。
今みたいにネット検索で調べられる環境では有りませんから、取引先に電話作戦。
見事、小型プリの完成を見たのです。
ほんの数台の作品です。まあ作る方も買う方もジョークが判らないと・・・・（笑）。
其のアンプの内の１台。ナントお店で活躍中。店のBGMに使われていますから、使用時間は半端ではないんですね。
VRの調子がオカシイ？と言う事で帰って来ました。
早速測定です。
見事にギュウギュウ詰め。小型平ラグの両側にパーツが並んでいます。
僕のアンプでは標準回路のECC８２、３段CRイコライザーもキッチリ入っています。
手抜きは一切していません。
でも、同じ回路でも標準の大型プリには音質で敵わないんです。
理由は電源。
標準プリは、このシャシに電源だけが入っているのですから比べるのが無理ですね（笑）。
シッカリと入っている製造日。
長年ご苦労様。
で、故障の原因は各部の接触不良。
年月的に仕方の無いトラブルです。
各接点のクリーニングで治りました。
正面から。今見てもカッコいいアンプと思います。
また作ろうかな。
今なら、シャシにもっと贅沢できるし、文字の彫刻を頼める所も見つけましたし。
[0回]
一昨日から頑張っています、アンプ改造。
単純作業ですが、兎に角数が多い。
OPTへの配線と定数変更も終り、出来たーって思ったのに・・・・。
ヘッドアンプ部のカソード抵抗とグリット抵抗。
未だ残っていた。
で、写真でお判りの様に、あまりにも巧くつけ過ぎた。
半田ごてが入らないよー・・・・・。
こんな時は鏝先の交換です。
右が普段僕の愛用している鏝先。
先が広いので、対象物への熱伝導が早いのです。
大物の半田付けには必須。
今回の作業には無理ですね。
で、左の鏝先へ交換。
さっさと出来ると思ったら大間違い。
僕の愛用の鏝。１分で暖まります。
冷めるのには１０分以上・・・・・・・。
冷める間にアップしているBLOG・・・・・・・・。
単純作業ですが、兎に角数が多い。
OPTへの配線と定数変更も終り、出来たーって思ったのに・・・・。
ヘッドアンプ部のカソード抵抗とグリット抵抗。
未だ残っていた。
で、写真でお判りの様に、あまりにも巧くつけ過ぎた。
半田ごてが入らないよー・・・・・。
こんな時は鏝先の交換です。
右が普段僕の愛用している鏝先。
先が広いので、対象物への熱伝導が早いのです。
大物の半田付けには必須。
今回の作業には無理ですね。
で、左の鏝先へ交換。
さっさと出来ると思ったら大間違い。
僕の愛用の鏝。１分で暖まります。
冷めるのには１０分以上・・・・・・・。
冷める間にアップしているBLOG・・・・・・・・。
[1回]
エーーーーー。オーナーの方から了解が得られましたので・・・・・。
さあ、作業に入ります。今回、特に手を焼く部分は有りません。工数は多いですが、楽な仕事の部類です。
で、アンプを裏返し。
裏からの写真・・・・・・・・・・。
左端？
訳の判らないスプリングが顔を出して・・・・・。
此処でピンと来たら、かなりの愛読者（笑）。
底板を取ると・・・・・。
ナント真空管が２本、クランプされています。
そう、通常の僕のプリアンプ。此処には真空管は入っていません。
オーナーの悪戯（ウソウソ、叱られてしまう）。
エーー、ヘッドアンプ内蔵なのです。
此れが世界で１台のアンプの正体。２台作ったのですが（一台は店頭用）、其の店頭用はバラされて跡形も有りません。
本当に１台きりです。
で、僕がそれ以上作らなかった理由・・・・・。

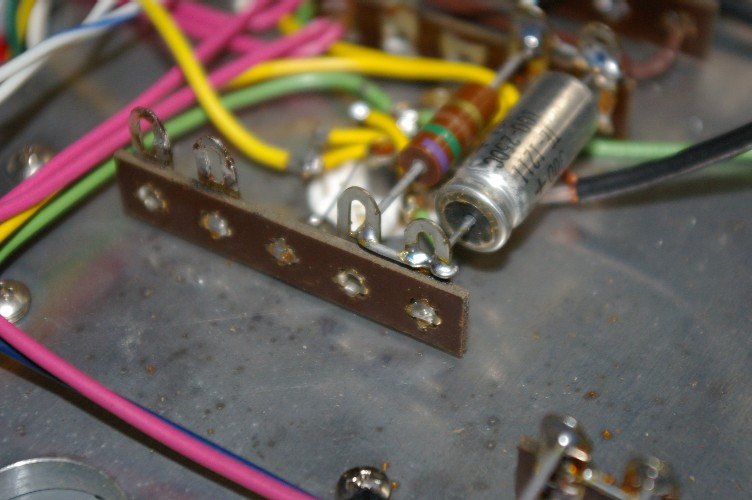

判ります？ラグ。１本１本、シャシに立っているのです。この為に、シャシに切ったネジ穴。百数十本。
兎に角、イヤに成りました。よく間違えずに切ったと自分でも感心。
もう、ダレも頼まないでね（大汗）。
当時、ブロックケミコンの音の悪さに気付き、チューブラコンへの変更時期だったのです。
もし、アンプを弄っている方。２～３本同梱してあるブロックケミコンを、チューブラコンへ改造して見て下さい。
音は間違いなく良く成ります。ブロックケミコンを百叩きの刑にしてやりたい。
でも・・・・・・・・・・。
ブロックケミコン、配線のし易さは天下一品。メーカーは使う筈だよねー。って無茶苦茶気付く筈。
で、苦心末のラグ配置だったのです。
全体像。
もう作りたくない・・・・・・。
さあ、作業に入ります。今回、特に手を焼く部分は有りません。工数は多いですが、楽な仕事の部類です。
で、アンプを裏返し。
裏からの写真・・・・・・・・・・。
左端？
訳の判らないスプリングが顔を出して・・・・・。
此処でピンと来たら、かなりの愛読者（笑）。
底板を取ると・・・・・。
ナント真空管が２本、クランプされています。
そう、通常の僕のプリアンプ。此処には真空管は入っていません。
オーナーの悪戯（ウソウソ、叱られてしまう）。
エーー、ヘッドアンプ内蔵なのです。
此れが世界で１台のアンプの正体。２台作ったのですが（一台は店頭用）、其の店頭用はバラされて跡形も有りません。
本当に１台きりです。
で、僕がそれ以上作らなかった理由・・・・・。
判ります？ラグ。１本１本、シャシに立っているのです。この為に、シャシに切ったネジ穴。百数十本。
兎に角、イヤに成りました。よく間違えずに切ったと自分でも感心。
もう、ダレも頼まないでね（大汗）。
当時、ブロックケミコンの音の悪さに気付き、チューブラコンへの変更時期だったのです。
もし、アンプを弄っている方。２～３本同梱してあるブロックケミコンを、チューブラコンへ改造して見て下さい。
音は間違いなく良く成ります。ブロックケミコンを百叩きの刑にしてやりたい。
でも・・・・・・・・・・。
ブロックケミコン、配線のし易さは天下一品。メーカーは使う筈だよねー。って無茶苦茶気付く筈。
で、苦心末のラグ配置だったのです。
全体像。
もう作りたくない・・・・・・。
