暫くぶりに作業机に乗った『ピンキーガレージアンプ』。ホント、彫刻屋の馬鹿。本当ならLiberoってかっこよく入っている筈だったのに・・・・。
まあ、音には関係ないから・・・・・。
今迄、このアンプ。ドライバーとツィーターを駆動。と言っても入力はフルレンジで入ってくるので、入力トランスは1個で済ませていた。
今度はそうは行かない。完全独立動作。
入力トランスを1個追加。で、此れが高い。
全部で4個追加なので、かなりの出費。
でも、此処をケチってしまうと、今回のマルチアンプ構想は成功しない。
でもねーーーーーー。このトランス、真空管1段増幅更にトランスを背負わせるよりも高い。
音質が良いので仕方が無いか・・。
で、このアンプ、ツィーターとドライバーをドライブするのだけれど、其々のユニットのインピーダンスが違う。
ドライバーは15Ω。ツィーターは8Ω。結果出力トランスの二次側も其れに合わせて16Ωと8Ω。
さて此処で問題です。
どちらのchにも同じ入力を加え8Ωの出力を2V出る様に入力電圧を調整しました。
それでは、16Ωのchの出力電圧は何ボルトでしょう?
今日は答えを書きません。 明日(笑)。
今回のパワーアンプの入力に使ったトランス。パワー管をダイレクトにドライブするのですから、扱える信号電圧はかなり高いものです。
と言って、大きけりゃ良いのか?
僕が散々書いていますよね。適正レベルのトランスを使う事。
余裕は6dBも見ておけば十分です。
余裕が大きいと言う事は、微細な信号は通せないトランスです。
何事にも適材適所。
出来上がったパワーアンプのチェック。
右後ろのオシロの波形。逆相です。
此れは左右を測ったのではなく、入力と出力を測っています。
つまりこのアンプは逆相アンプ(入力と出力の関係)。
真空管を知っている方なら、すぐに判りますよね。だって単管なんですから。
エーーーー。真空管の基本。
入力信号と出力信号は逆相に成ります。
動作原理が判っている方なら『今更、言わないでよ。』ですね。
ですから、2段増幅ですと同相出力に成ります。
で、此の辺の規格。何処にも無いのが現状です。
要は市販のアンプ。入力に対して出力の位相が合っている保障が無いのです。
マルチアンプで、違うメーカー製(違う機種)を使っている方は要チェックなんです。
同じパワーアンプを使わないと音が繋がらない、ナンテのも此の辺に原因が有るのかも知れません。
そう言えば、2~3年前にチェックしたチャンネルデバイダー。
其の世界では、結構有名なガレージメーカーの製品です。
5chのデバイダーでした。
結構笑えたのです。
隣どおしのchが全て逆相なんですね。
つまりウーハー領域が正相ならミッドバスは逆相、ミッドは正相、ミッドハイが逆相、ハイが正相。
こんな感じだったのです。
多チャンネルでの、スピーカーシステムを成功させる秘訣は、各ユニットの位相管理と思っています。
これから残り2台のアンプを改造しますので、全て逆相アンプにしないと拙いですね。
さあ、明日の準備です。出力の負荷を8Ωで組んでいますので、10Wに合わせて16Ωへ変更です。
で、僕のアンプは二個の出力トランスの二次側をパラっています。それで16Ω負荷に合わせると言う事は・・・・・・・。
各トランスの負荷を32Ωにしないといけないんですね。
オイオイ。そんな・・・・・・・。
エー、僕愛用のトランス。二次側は8組のコイルの組み合わせでインピーダンスを調整しています。
8Ωの場合。4組をシリーズ接続。シリーズにした二組をパラっているんですね。
と言う事は、8組全てをシリーズ接続すれば32Ω。
実際に其の接続も、インピーダンスの表示は無いですが、接続表に載っています。
いけるんですね、32Ω。
で、此処でトランスの問題。
先の8Ωの接続。4組をシリーズ。其れが二組出来ていますね。
この4組のシリーズ、片方だけでのインピーダンスはいくつでしょう?
アンプを弄っている方なら此の辺を理解していませんと、トランス接続は難しいですね。
答えは8Ωです。え、4Ωじゃないの?違います8Ωです。
で、この8Ωのコイル二組をパラっても8Ωなのです。
此の辺を理解していないで、平気でトランス結合アンプを売っているところも有りますね。
同じコアの上でパラった場合、要は巻線の断面積が倍に成った事と同じなのですね。ですからDCRは半分に成りますが、インピーダンスは変りません。
今度はシリーズにすると・・・・・・。二乗に成ります。つまり倍の二乗、4倍です。
トランスのインピーダンスは、巻き数比の二乗倍なんですね。
と言う事なので、昇圧比の高いトランスは、前段の出力インピーダンスが十分に低くないと高域特性が悪化します。
今回のアンプ。入力トランスの昇圧比は1:4ですから、初段管の入力インピーダンスに対して、アンプの入力インピーダンスは1/16に成ります。
ですから、初段管を使わないでトランスで昇圧したアンプには、其の前のアンプの出力インピーダンスは十分に低いものが必要です。
僕のチャンデバでしたら数Ωで送り出せますので、完全にOK。
ビンテージの管球アンプでは苦しいでしょうね。
全ての作業が終わり動作チェック。
測定器では、音の良し悪しは判りませんが、健康チェックには欠かせません。
不健康なアンプの音を、評価しても意味が有りませんし・・。

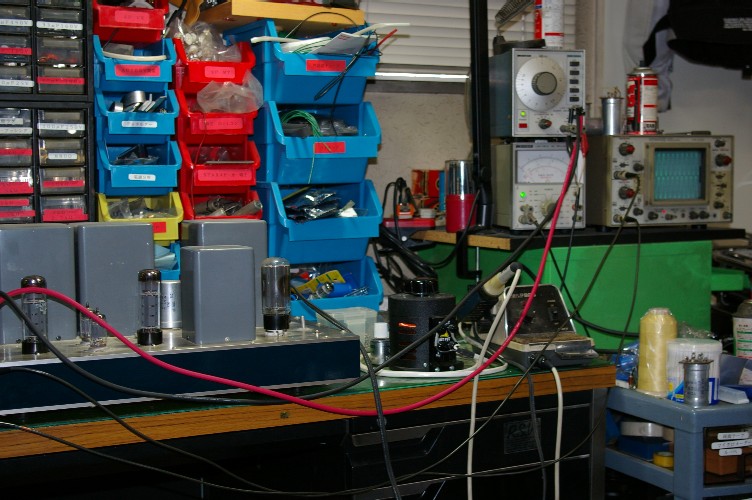

右に若干見えるオシロスコープ。
1kHzのサインウェーブ。左右の差もなし。
低い周波数から高い所までスイープ。
最後には矩形波。
発振している(発振しかかっている)アンプにはキツイ信号。
此れも無事にクリアー。
健康体な事を実証。
此れで、安心してお客様に渡せます。
さあ、次の仕事・・・・・・(休めない)。
昨日はカラーを作った所で時間切れ。
今日は配線です。

まあ、此の辺を間違える方はいないと思いますが・・。

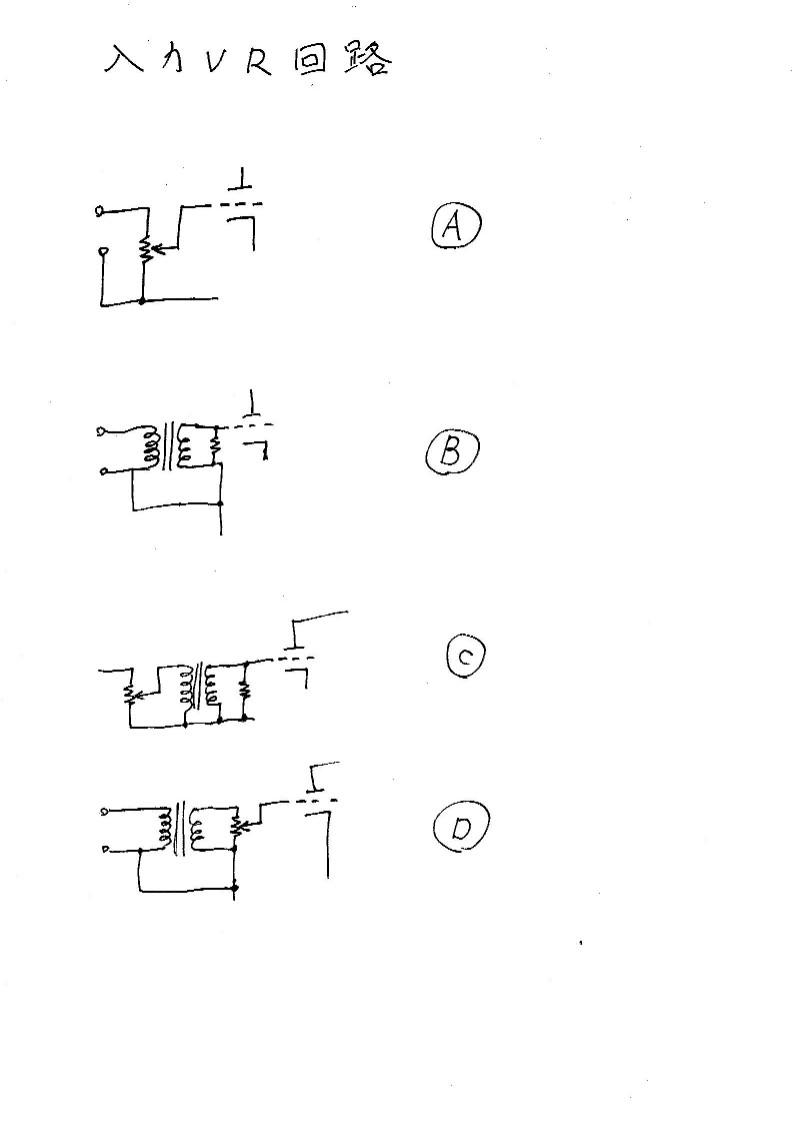

Aの回路。極一般的な入力VRの付いた回路です。
で、僕のアンプ。入力にトランスが入っています。
Bの回路ですね。
そう成ると、VRをトランスの1次側に入れるCの回路と2次側に入れるDの回路が考えられます。
正解は・・・・・・・。
勿論、Dが正解。
只、困った事にCでも回路としては働いてしまうんですね。
つまり、音は出てしまうんです。
真空管アンプは回路がシンプルで部品点数も少なめ。
結果、少々間違った事をしても音が出てしまう。
此れが、色々な迷信を生んでしまう原因なんでしょうね。
ちなみにCの回路で組みますと、VRの位置で、周波数特性が変わります。
結果、聴感上は『こちらが好み。』なんて言われてしまったりして・・・・・。
今日は配線です。
まあ、此の辺を間違える方はいないと思いますが・・。
Aの回路。極一般的な入力VRの付いた回路です。
で、僕のアンプ。入力にトランスが入っています。
Bの回路ですね。
そう成ると、VRをトランスの1次側に入れるCの回路と2次側に入れるDの回路が考えられます。
正解は・・・・・・・。
勿論、Dが正解。
只、困った事にCでも回路としては働いてしまうんですね。
つまり、音は出てしまうんです。
真空管アンプは回路がシンプルで部品点数も少なめ。
結果、少々間違った事をしても音が出てしまう。
此れが、色々な迷信を生んでしまう原因なんでしょうね。
ちなみにCの回路で組みますと、VRの位置で、周波数特性が変わります。
結果、聴感上は『こちらが好み。』なんて言われてしまったりして・・・・・。
先のブログアップ後、さて掛かろうかと思ったら・・・・・・・・。
突然のお客様。30年のお付き合いの有るT様。
このアルファベットで、他のお馴染みさんもだれか判りますよね(笑)。
ブログにアップしたミッドハイホーンが、気に成ってのご来店です。
ピ『済みませーん。アンプ外しちゃったんです。』
お客様、笑いながら帰られました。
頑張んなきゃ。

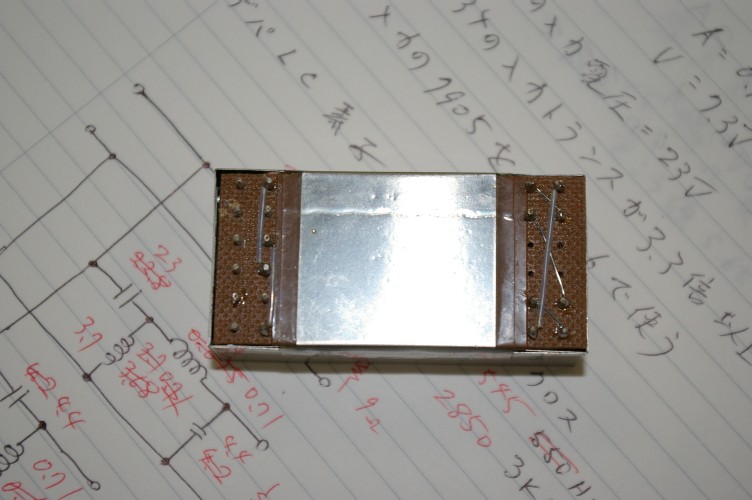

で、変更前のトランス結線。

何しろ、メーカー指定の結線とは違いますので、自分でもよく見ないと間違いそう(バランス結線をしてますし、二次側は逆相二系統出力)。
二次側はややこしい(位相を間違えそう)のでやりたくなかったら、このトランス、一次側の変更で巻き数比を替える設計。助かった。
間違える可能性激減(汗)。
写真は其の一次側だけです。

変更後。こちらの方がシンプル。
ヤハリバランス結線ですから、メーカー指定のアースポイントとは違います。
さて、もう一台。
突然のお客様。30年のお付き合いの有るT様。
このアルファベットで、他のお馴染みさんもだれか判りますよね(笑)。
ブログにアップしたミッドハイホーンが、気に成ってのご来店です。
ピ『済みませーん。アンプ外しちゃったんです。』
お客様、笑いながら帰られました。
頑張んなきゃ。
で、変更前のトランス結線。
何しろ、メーカー指定の結線とは違いますので、自分でもよく見ないと間違いそう(バランス結線をしてますし、二次側は逆相二系統出力)。
二次側はややこしい(位相を間違えそう)のでやりたくなかったら、このトランス、一次側の変更で巻き数比を替える設計。助かった。
間違える可能性激減(汗)。
写真は其の一次側だけです。
変更後。こちらの方がシンプル。
ヤハリバランス結線ですから、メーカー指定のアースポイントとは違います。
さて、もう一台。
久々に、僕の作業机に乗ったピンキーガレージアンプ。
チョットした仕様変更です。
実は最近、微弱なハムに悩んでいたのです。
ミッドハイが出来て、試聴に来たお客様にも指摘はされませんでした。
要は、其れ程大きなハムではないのです。
でも、使っている本人としては気に成っていました。
微弱なハムですから、何時から出たのかも不明なんですから(汗)。
気が付いたら出ていたんですね。
何しろ、アンプの数が半端ではない僕の装置。
犯人探しが大変。
で、こいつが犯人か?ですか?
イエ、こいつは無罪です。
傍熱管を使ってハムなんて引いたら、僕の腕もたかが知れています。
調べた結果、犯人はドライブアンプ。前は聞こえなかったので、散々ドライブアンプを弄りました(ブログにアップしなくても、結構仕事してるんですよ、笑)。
直熱管を2本使っているドライブ段では、この程度のハムは仕方が無い。と言う結果。ヒーターリップルを完全にゼロにすれば出ないんですけど・・・。
でも、前は聞こえなかったよなー・・・・・・・。
ハッ。
以前は300B。今はEL34。
此れで判った人は、真空管に詳しいです。
二本の真空管。入力感度が違うのです。
フルパワーを出すのに必要な電圧が全然違う。
結果、感度の高いEL34で目立ってしまったのですね。
対策は簡単。更に音質アップも図られる。
600Ω入力に対応した入力トランス。
昇圧比を選べます。
二つの真空管の入力感度差を、丁度キャンセル出来る昇圧比が選べます。
トランスの昇圧比を下げると、トランスの裸特性は良く成ります。
さて、掛かりますか。
