今朝注文したのに明日到着の予定です。
リバーブタンク（あ、此の言葉も最近覚えました。オーディオ界とギター界、同じ物を指しているのに表現が違うので、結構右往左往。
リバーブって要はエコーです。残響音を残す装置です。
カラオケでは定番（下手でも上手く聞こえる、笑）。

まあ、細かい事は置いといて、此の装置の動作原理。

信号をコイルに加えます。そのコイルの中心にマグネットを置きます。
基本原理。マグネットは信号に応じた振動を始めます。

で、このマグネットにスプリングが繋がっているんですね。

そのスプリングの反対側には入力と同じ装置が・・・。

つまり反対側には、スプリングで遅れた信号が出て来るのです。
これがエコーの正体。

で、此のエコー分だけを増幅したら・・・・・。
ハイ、基本の音は完全に無くなる。

そんな訳で、本来の音とリバーブ回路を通った信号をミックス（ミックス量はコントロール出来る）させて、好みのエコーを出すのです。

で、信号を二つに分けるのは簡単です。二つの信号をミックスするのは無茶苦茶難しい（って知っていました、？）。

フェンダーの回路でも、この辺は苦しい設計で誤魔化しています。

僕が作りたいギターアンプ。
ギターから出る音色を絶対に崩したくない（ヤハリ、オーディオ屋さん）。

早い話が、ピックが拾った信号を正しく（その侭）増幅したい。
今のギター、その辺が甘いかと・・・。


現況は、ピックのハイインピーダンスを、その侭出しているのが（ギター内のコントロールを含めて）一番の元凶と考えています。

でも、最大の問題点は、僕のギター演奏の腕って判っているんですけどね（演奏と言う言葉も程遠い）。

[4回]

エーーー。
新しいフォーンジャックが到着しました。

どんな物でも、気になったら購入して確かめる。此処で大事なのは他人の評価は一切無視。
勿論、実際に買いもしないであーだこーだ言うのは最低かと・・。

で、手にして見ました。



予想はしていたんですが、使えません。

一応、此の世界で飯を喰っています。電気接点の肝はイヤと言う程理解。
普通の人が勘違いしている事。
接点面積は多い程良い。これは完全に間違いです。
大電流の場合は、接触面積を要求しますが、オーディオやギターの場合。僅かの電流です。
微小電流の時には、ピンポイントでの接触が大切なんですね。
詳しい説明は長く成るので割愛。兎に角、微小電流の場合は小さな接触面積が良いのです。

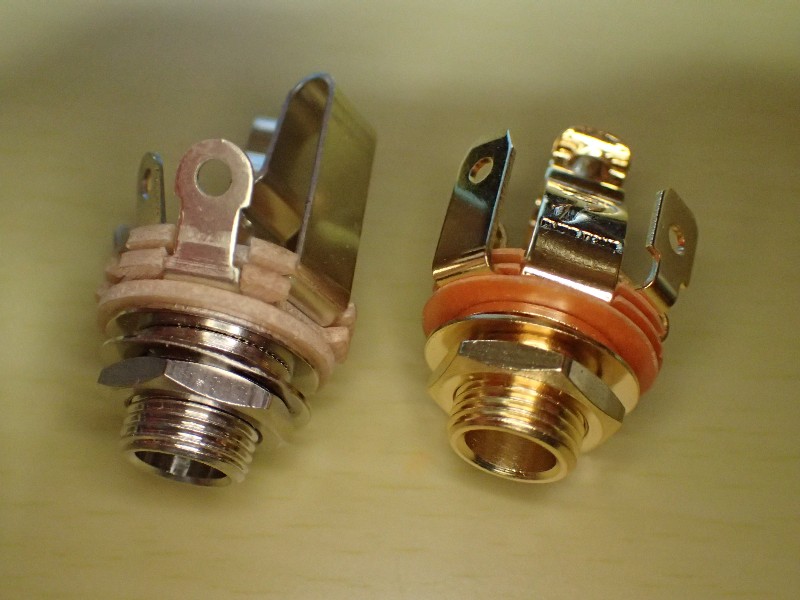

今回のジャック。ホット側を１８０°で挟んでいます。これがダメな理由はもう書いていますよね。
まあ、今回のジャック。マイナス側にも接点が有りますので、この辺はOKですけど、片側（接触面積も小さい）から押せば大丈夫なのに・・・。

で、一番の問題点。取り付けナットのガタ（クリアランスが大き過ぎる）。此れでは正常な締め付けトルクに耐えられない。
絶縁ワッシャーの薄さも気に成りました。

結論、新品ならスイッチクラフトを凌ぐかも知れないけど、長期の信頼度は・・・・？

ヘヘ、スイッチクラフト。無駄に成らないで済んだ（笑）。


キャノンも接触面積が大き過ぎるんですよね。本来の使い方は電力用と聞いています。だからスタジオの新人さんは、毎日キャノンを磨くのが仕事に成っちゃうんですね。

微小信号を扱うのなら、小さな接触面積の接点が肝。これって大事なんですけど、理解している人、少ないですよね。

エーーー、追記。どの様なパーツでも機械強度を重視します。長期の使用に一番大切なのです。

今回、略ジョークで金メッキを注文しました。
ピカピカの金メッキ。カッコ良いんですけど無駄です。金の分子は非常に小さいので、下地金属に吸収されて、とんでもない金を使います。
で、其れを防ぐ為に、下地にクロームメッキ。その上に金メッキと言うのが普通です。
この場合、クロームメッキだけの方が余程良い。

本当の金メッキ。下金に吸い込まれますので、梨地の感じに成るんですね。
ピカピカの金メッキは、見た目だけで電気的にはNGです。

今回注文した金メッキジャック。
ストラトのワンポイントに成るかなーって・・・・（汗）。

[3回]

アンプの設計の一番の肝。
其処を流れる信号電圧。

僕のプリアンプの一番の肝も此処なんですね。
カートリッジの出力電圧を徹底的に調べました（高級測定器を期間限定で借りられましたので、汗）。
僕の基本。メーカー発表値は信じない（散々騙されましたから、笑）。

あ、こんな事を書いてて昔の僕の口癖を思いだしました。

『メーカー発表のデーターで信用できるのは外寸と重量だけ。』
２０代後半でこう思っていたのです。

其処を流れる信号レベル（電圧）。アンプ設計に物凄く重要なんです。
余裕が大き過ぎると、細かな信号に無頓着なアンプに成ります（キッパリ）。
フォノ耐入力の大きさを自慢しているアンプなんて最低。適正なレベルが有るのです。

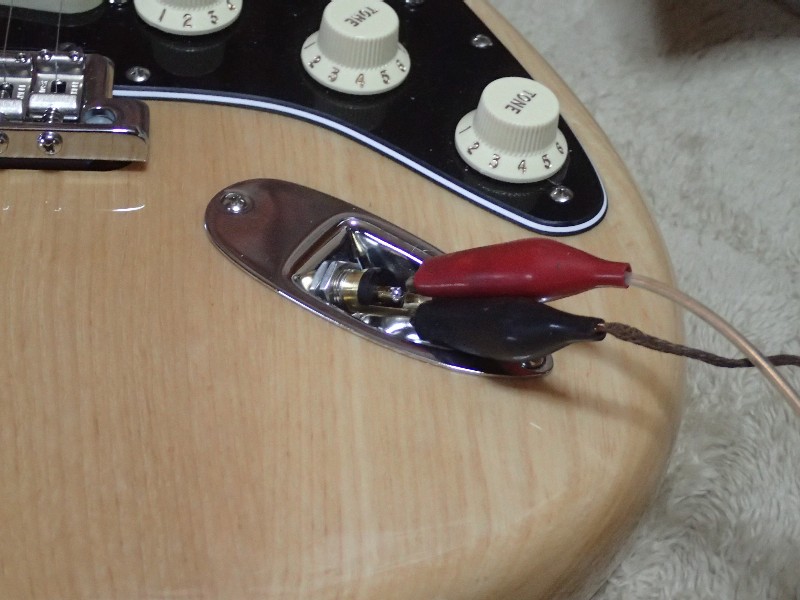

で、ギターアンプの設計に欠かせないのは、ギターからの出力レベルはどうなのよ？

実は、今夜実測する心算だったんだけど、チョイ飲み過ぎた（大汗）。

そんなに難しい測定ではないので、此れから珈琲をがぶ飲みします。

結果は明日・・・・。


イヤ、メーカー名は伏せて置きますけど（当時の三大メーカーの一つ）、理論的に有り得ない数値を平気で公表。いちマニアには理解出来ないでしょうけど、理論を理解している人には・・・（大汗）。
良い音を欲しいのでしたら、雑誌とメーカーを信じちゃダメですよ（笑）。

[4回]

エーー、コメント欄への書き込みが有りましたので、ジックリと解説です（笑）。

フォーンプラグのシールド側（マイナス側）は単なる穴なので接触不良が多い。
と言う問題です。

確かに此の関係には圧着が出来ていなくて、チョイ考えると、かなりきつくないと接触は危ないよね。

で、此処からが僕の考え。



フォーンプラグを最後まで差し込まない状態（一切差し込まないでもこの状態です）。



最後まで差し込んだ状態。

気付きました？
ホット側（プラス側）の接触端子。かなり曲がっていますよね（押し広げられている）。
つまり、ホット側はかなり強い力で、横から押されているんです。
そう成るとマイナス側の穴は・・・・・・。

もう判りますよね。横へこじられる状態に成るのです。
此れでマイナス側も圧着状態に成るのです。

勿論金属表面が汚れていてはダメですけど、これはどの様な接点でも当て嵌まります。

此処で大事なのは、ホット側を横から押している金属バネの強さ。
要は、ケースに入っている小型ジャックはこの辺が問題なのですね。
今回チョイスしたスイッチクラフト（懐かしいですよねー）。
スプリングがシッカリと強いです（演奏中に外れない効果も大きい）。

つまり、プラグの先端を強い力で横から押す。
結果マイナス側もシッカリと押される。これがフォーンプラグの基本構造です。

で、ステレオタイプ。



ホットとコールドの押す方向。９０°です。
１８０°で反対側から押したら、マイナス側に横方向の力が掛かりません。
メーカーもちゃんと考えています。



フォーンジャック（受け側）は、スプリングがヘたったら即交換です。
真空管ソケットと同じです。
此れを放置しますと、接触不良に悩まされます。

昔話の追記（笑）。
僕が独立した当時、マッキンやマランツの中古管球アンプが持てはやされていました。
そんなアンプをある方が購入（勿論僕の店からでは有りません）。

真空管ソケットの接触不良で悩んでいたんですね。購入店へクレームをつけると、店主がやって来て、ソケットへ接点復活材を塗るだけ。その場では取りあえず直っても１~２週間で同じ症状。
またもや店主がやって来て同じ処理。

どうしようもなくなって、そのアンプ（マッキン２４０）を僕の所へ持ち込んで来たのです。
僕は無条件にソケット交換。
その後はバッチリ。
ソケット類は（ジャックも）消耗品です。
抜き差しが甘くなったら寿命です。
でも、マッキンの真空管ソケット。ビス止めではなくリベットでカシメなんですね。
真空管ソケットの寿命を知らないんですかね？
交換するの、大変なんですから。

[4回]

独り言で済ませていたかったんですけど・・・・。
毎日ラックの製作で頑張っています。

今日は痛かった。

ラックの製作はフライス仕事。懸命に削っていたら・・・・。
コンプレッサーからの異音。ゴムくさい臭いも・・・・。

ヤバイと直ぐに停止。

コンプレッサーが故障すると、フライス盤上の細かな切粉を飛ばせません。切粉が残っていると、その寸法だけ狂います。

色々とあって、色々とあって、コンプレッサーの修理完了。
完全に疲れた。この状態で作業を再開するとつまらないミスをするよね。

そんな訳で夕方に本職は終了。
まあ、その後は風呂で体の汚れを落とし晩酌です。

晩酌後の僕の頭の中はギターアンプ。
使っている方はご存知ですよね。残留ノイズの多さは天下一品。
オーディオアンプだったら欠陥品。

エレキギターとアンプに関して色々と調べました。
アースラインに関しては・・・・・・・・。
初歩の理論も守っていない。此れじゃノイズだらけだよね。

一瞬、アンプ側をレモにしちゃおうかと考えたんだけど、見た目は同じにしたい。

で、今回手配したのはフォーンプラグのステレオ用。
此れなら２芯シールドを使えるし、レモと同じ配線が出来る。

ヘヘ、『ピンキーガレージ』ブランドのギターアンプ、チャクチャクと進んでいます。





リバーブも革新的な回路を考えています。
乞うご期待（笑）。
