昨夜は結局ダウン（フライスの疲れが酷い）。
今朝目覚めたら、かなりの疲れが溜まっている（最後に休んだのは何時だったのか？）。
そんな訳で、本日は急遽休養日。
ノンビリと始めました。ギターの出力電圧の測定。

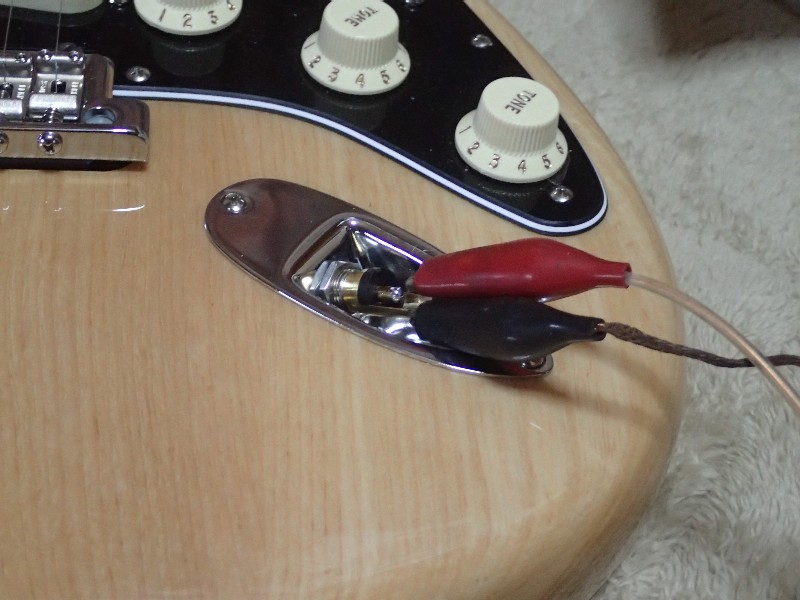

こんな感じで測定端子を接続。

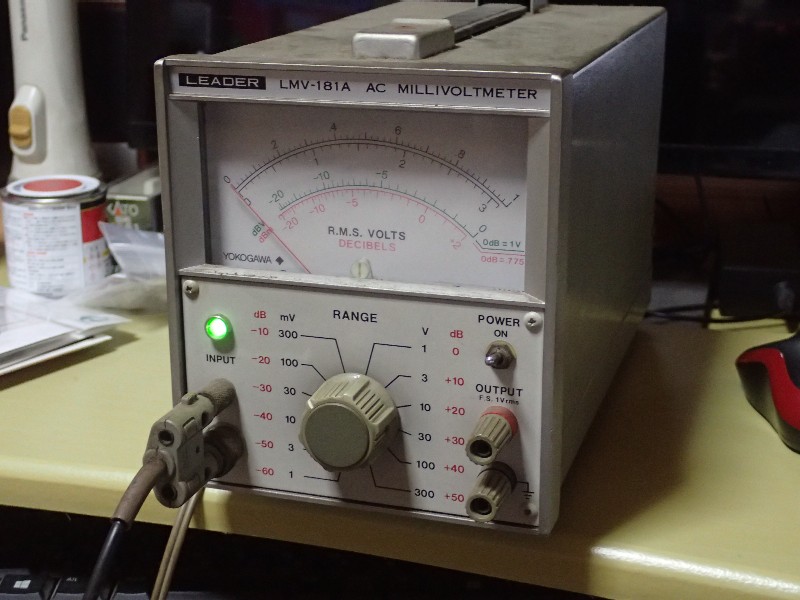

測定器はコイツ。御馴染のミリバルです。テスターと違って高い周波数まで測定出来ます。
針の追従性も速い。
測りたいのは最大出力。此れを加えられてもクリップしないアンプにしたいんですね。
エーーー、測定結果。
最大で１００mVを若干超えます。
１００mV入力で最大出力が得られる様に、回路のゲインを考えれば良いのです。
勿論、入力段の最大入力は余裕を見て３００mV辺りに設定。
出力管に使う予定のEL８４は入力感度が高いので、８２の２段で十分です。リバーブ回路等のロスを考えますと３段増幅かな？
つまり信号ラインの真空管は８２を３本、８４を１本、リバーブタンク駆動用に９９を１本の計５本に成りそうです。
あ、整流管は勿論使いますよ。ギターアンプの世界でも整流管の方が音が良い、と言う事に成っているみたいです。
小型の球だけですので、ハウリングにも強いアンプに成りそうです。
リバーブタンク（スプリング式）もそろそろ購入するようですね。
インピーダンスは公表されていますが、信号ロスが発表されていないので、どの程度落ちるかが判らないのです。
実測をしながらの製作になりそうです。
今朝目覚めたら、かなりの疲れが溜まっている（最後に休んだのは何時だったのか？）。
そんな訳で、本日は急遽休養日。
ノンビリと始めました。ギターの出力電圧の測定。
こんな感じで測定端子を接続。

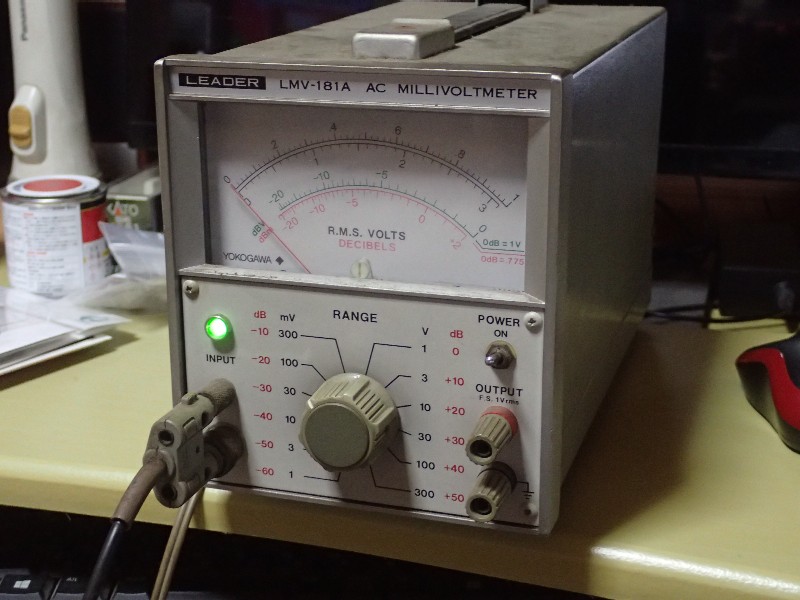

測定器はコイツ。御馴染のミリバルです。テスターと違って高い周波数まで測定出来ます。
針の追従性も速い。
測りたいのは最大出力。此れを加えられてもクリップしないアンプにしたいんですね。
エーーー、測定結果。
最大で１００mVを若干超えます。
１００mV入力で最大出力が得られる様に、回路のゲインを考えれば良いのです。
勿論、入力段の最大入力は余裕を見て３００mV辺りに設定。
出力管に使う予定のEL８４は入力感度が高いので、８２の２段で十分です。リバーブ回路等のロスを考えますと３段増幅かな？
つまり信号ラインの真空管は８２を３本、８４を１本、リバーブタンク駆動用に９９を１本の計５本に成りそうです。
あ、整流管は勿論使いますよ。ギターアンプの世界でも整流管の方が音が良い、と言う事に成っているみたいです。
小型の球だけですので、ハウリングにも強いアンプに成りそうです。
リバーブタンク（スプリング式）もそろそろ購入するようですね。
インピーダンスは公表されていますが、信号ロスが発表されていないので、どの程度落ちるかが判らないのです。
実測をしながらの製作になりそうです。
