電源シャシの設計は終わりました。
この辺はオーディオ用と何も変わらないので、今迄の経験で十分対処出来ます。
で、悩んだ・・・・・・・・。
アンプ本体の部品配置。
トランスが５個。
VRは６個。
真空管は９本も有るんですね。
初めてのアンプだからこそ、手抜きは禁物なのです。
経験が豊富でしたら、どこは手を抜いても平気。って判るんですが、初めてですからその辺のノウハウが有りません。
そう、初めての物程手抜きは出来ないのです。
完成後の音を夢見ながら少しずつ・・・・・。
この辺はオーディオ用と何も変わらないので、今迄の経験で十分対処出来ます。
で、悩んだ・・・・・・・・。
アンプ本体の部品配置。
トランスが５個。
VRは６個。
真空管は９本も有るんですね。
初めてのアンプだからこそ、手抜きは禁物なのです。
経験が豊富でしたら、どこは手を抜いても平気。って判るんですが、初めてですからその辺のノウハウが有りません。
そう、初めての物程手抜きは出来ないのです。
完成後の音を夢見ながら少しずつ・・・・・。
[4回]
昨日の写真で気付きましたよね。

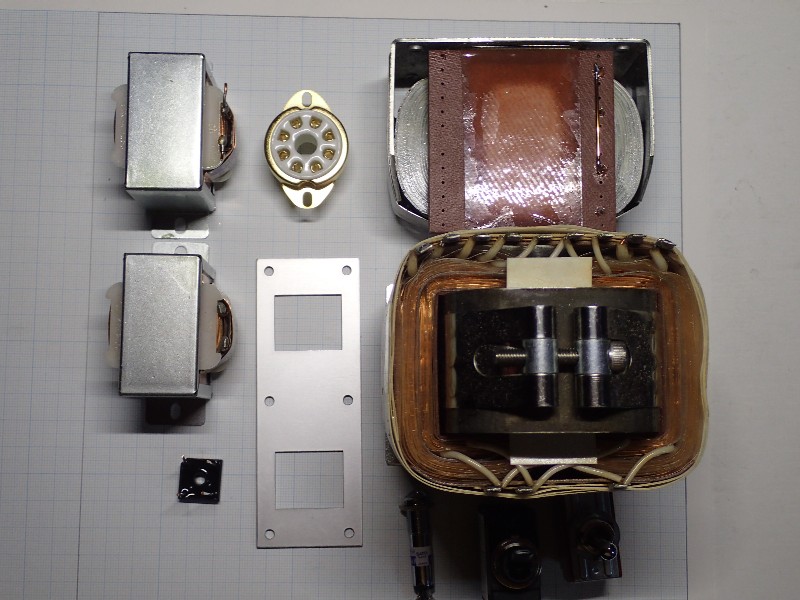

乗っているトランス類。全て電源関係。
エーーーーー。つまりですね、電源部と本体部を別シャシで組み上げる。
昨日、その方針で電源部だけのシャシ設計を始めて、一体設計は無理だったな。って気付きました。
出来るだけコンパクトにする為に、トランスケースも作ります。
シャシ上のスペースを有効活用する為です。
従来のアンプは、電源トランスやチョーク類もシャシの中に入れていました。
こうすると、シャシ製作は楽なんですが、サイズが大きく成ってしまいます。
今回は電源トランスとチョーク２個をシャシの上に出します。
こうすれば、その下のスペースも有効利用できますし、シャシの高さも低く出来ます。
問題は、電源トランスもチョークも裸ですので、ケースを作らないといけません。
でもその辺は、組み立て中の自分用のアンプで実戦済みですので・・・（笑）。
さて、シャシの色は何色にしようかなー・・・・。
乗っているトランス類。全て電源関係。
エーーーーー。つまりですね、電源部と本体部を別シャシで組み上げる。
昨日、その方針で電源部だけのシャシ設計を始めて、一体設計は無理だったな。って気付きました。
出来るだけコンパクトにする為に、トランスケースも作ります。
シャシ上のスペースを有効活用する為です。
従来のアンプは、電源トランスやチョーク類もシャシの中に入れていました。
こうすると、シャシ製作は楽なんですが、サイズが大きく成ってしまいます。
今回は電源トランスとチョーク２個をシャシの上に出します。
こうすれば、その下のスペースも有効利用できますし、シャシの高さも低く出来ます。
問題は、電源トランスもチョークも裸ですので、ケースを作らないといけません。
でもその辺は、組み立て中の自分用のアンプで実戦済みですので・・・（笑）。
さて、シャシの色は何色にしようかなー・・・・。
[5回]
思いつきで、軽量化のシャシ図面を書き出しました。
書き出して・・・・・・・・。
この方法で無いと、作れなかった事を実感。
最初の方針だったなら・・・・（大汗）。
書き出したシャシ図面の一部です。
重大ヒントが含まれているって・・・・。
書き出して・・・・・・・・。
この方法で無いと、作れなかった事を実感。
最初の方針だったなら・・・・（大汗）。
書き出したシャシ図面の一部です。
重大ヒントが含まれているって・・・・。
[3回]
ギターアンプに有って、オーディオアンプに無いSW。
スタンバイSWです。
半導体アンプには付いているか不明ですが、管球式には昔も有りましたし現在も有る様です。
要は真空管を保護するSWです。
まずスタンバイSWをON。
そうすると、信号回路の真空管のヒーターに電流が流れます。
数十秒待って、メインSWをON。B回路が繋がって真空管に高圧が加わり、真空管が動作を始めます。
電源を落とす時には、逆順序で操作。
一瞬僕も付けようかと思ったのですが・・・・・・。
実は僕の作っているオーディオアンプ。此の二つのSW動作を自動でやっているんですね。
そうです。タイマーを使い自動的にスマートに（笑）。
今回のアンプにも取り付けます。
オッチョコチョイの僕には必須なんですね（２SWですと間違う恐れ大、汗）。
スタンバイSWです。
半導体アンプには付いているか不明ですが、管球式には昔も有りましたし現在も有る様です。
要は真空管を保護するSWです。
まずスタンバイSWをON。
そうすると、信号回路の真空管のヒーターに電流が流れます。
数十秒待って、メインSWをON。B回路が繋がって真空管に高圧が加わり、真空管が動作を始めます。
電源を落とす時には、逆順序で操作。
一瞬僕も付けようかと思ったのですが・・・・・・。
実は僕の作っているオーディオアンプ。此の二つのSW動作を自動でやっているんですね。
そうです。タイマーを使い自動的にスマートに（笑）。
今回のアンプにも取り付けます。
オッチョコチョイの僕には必須なんですね（２SWですと間違う恐れ大、汗）。
[5回]
今日は体の節々が痛い（と言う事で休養日）。
机に向かって出来る作業。
ギターアンプのシャシ設計。
今一番の問題は、重量。
で、市販のギターアンプを調べて見た。
スピーカー（エンクロージャー）込みで２０kg程度。
気楽に移動出来るには、此の程度だよねー。
でも、此の重量では良いアンプは無理（管球の場合）。
僕の狙っているサウンドを出すには、良質なトランスが必須。
良質なトランスは重い（重けりゃ良質と言うものでもないんだけど）。
拙いよなー。今回入れるトランスの数はハンパではなく（プリメインアンプですからねー）・・・・。
先程、トイレの中（笑）。用をたしながらピコン。
そうだ、コレをしても必要なパーツは十分に有る（要は新しく買うパーツは無い、早い話がお金が出ない）。
重量軽減は可也の物。
さて、僕が考えた軽量化作戦。
何でしょう・・・・・・（笑）。
答えを聞いたら、呆れるか怒り出すか・・・・・・。
ちなみに、シャシ内をヘリウムガスで充満する、と言う考えは却下されました。
机に向かって出来る作業。
ギターアンプのシャシ設計。
今一番の問題は、重量。
で、市販のギターアンプを調べて見た。
スピーカー（エンクロージャー）込みで２０kg程度。
気楽に移動出来るには、此の程度だよねー。
でも、此の重量では良いアンプは無理（管球の場合）。
僕の狙っているサウンドを出すには、良質なトランスが必須。
良質なトランスは重い（重けりゃ良質と言うものでもないんだけど）。
拙いよなー。今回入れるトランスの数はハンパではなく（プリメインアンプですからねー）・・・・。
先程、トイレの中（笑）。用をたしながらピコン。
そうだ、コレをしても必要なパーツは十分に有る（要は新しく買うパーツは無い、早い話がお金が出ない）。
重量軽減は可也の物。
さて、僕が考えた軽量化作戦。
何でしょう・・・・・・（笑）。
答えを聞いたら、呆れるか怒り出すか・・・・・・。
ちなみに、シャシ内をヘリウムガスで充満する、と言う考えは却下されました。
[5回]
回路図は出来たけど、シャシ図面がまだ。
シャシ図面を引く時の鉄則。部品が揃わない内には、絶対に掛からない。
ホンの小さなパーツでも、実際に配置して見ると、頭の中の想像と現実には、可也のギャップが有るものです。

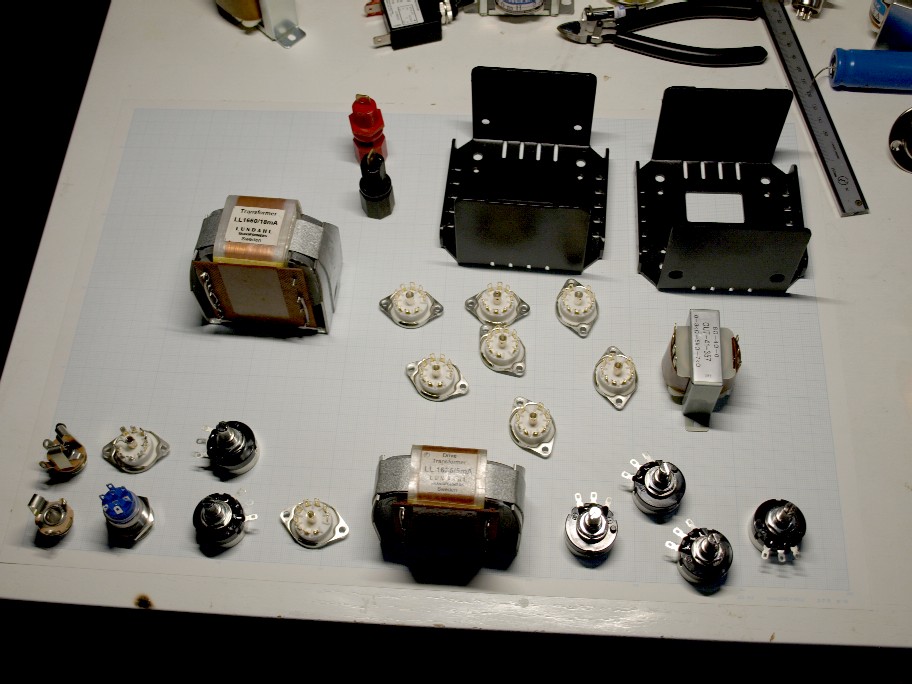

で、今日入った最後のパーツ。

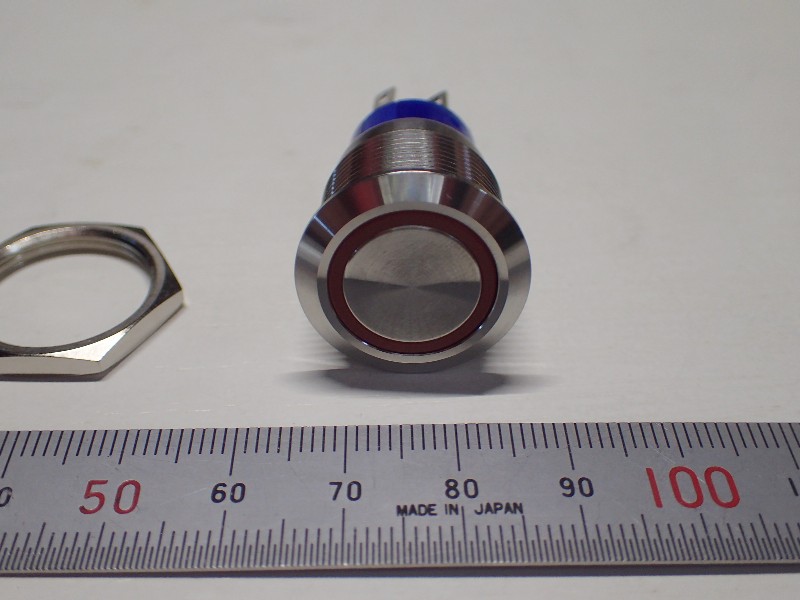

山ちゃんに指摘された、入力OFFSW。
