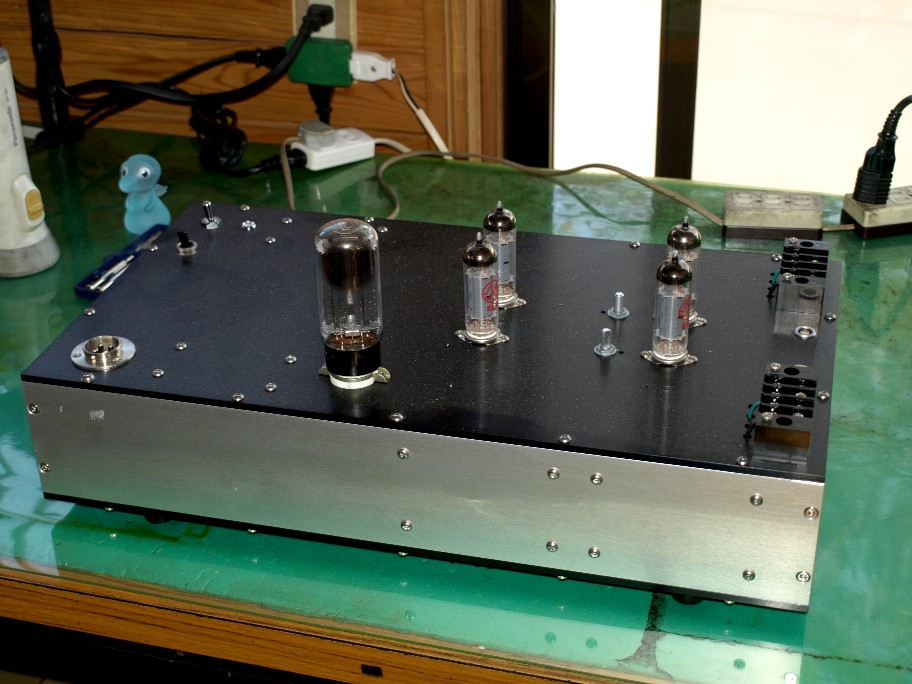

作業机の上に上がったパワーアンプ。
壊れたんではないですよ。
出力インピーダンスの変更です。
ご存知の様にOPT付きのアンプの場合、負荷と成るスピーカーのインピーダンスにアンプ側も合わせます。
一般のトランスは２次巻線に中間タップを出して、このどの部分に繋ぐかでインピーダンスを合わせます。
此れでしたら、本当に簡単。
アンプの出力端子を最初からいくつか出しておけば、アンプを開ける必要も無く、スピーカーケーブルの繋ぎ直しだけでOK。
でも、このタイプ嫌いなんですよね。
全巻線を（一般には１６Ω）使う接続なら良いんですが、中間を使うと、余ってしまう巻線が出来てしまいます。
此処にも電圧は発生します。で、此処の電力、行き場が無くて・・・・・・・・。
過去に色々とトランスの実験は繰り返しました。
この余りの巻線、結構悪さをしているみたいなんですね。
で、僕の使っているOPT。タップ方式ではなく、２次巻線が沢山のコイルで出来ていて、このコイルの組み合わせでインピーダンスを合わせています。
結果、遊びのコイルは発生しません。
昔、タンゴのOPTにこの方式のものが有りましたよね。
で、今回インピーダンスを合わせるんですが・・・・・・・・・・・。
繋ぐスピーカーはコアキシャル。公証インピーダンスは１５Ω。
ヨーロッパには１５Ω表示が多いです。
１６Ωと考えて問題有りません。
まあ、スピーカーのインピーダンスを実測経験の有る方なら、笑っているでしょうけど。
さて問題。今回のアンプ。僕得意の逆相パラ接続アンプ。コストの面だけ目をつぶれば（オイオイ、汗）、他にデメリットの無い方式。
音質上は大きなメリットを持っています。
この方式を実践するには、OPTのインピーダンスをスピーカーの倍に合わせます。って簡単に言って・・・・・・・。
一般のOPTは１６Ω迄しか対応していません。
今回の場合３０Ω（３２Ω）の巻線が必要に成るんです。
さてさて・・・・・・・・・・。
実は僕の使っているトランス。二次巻線を全てシリーズ接続をすると、３２Ωに成るんですね。
へへ、バッチリ。
さてさて、始めますか。
