数日前から始めた３０年前に作ったパワーアンプのオーバーホール。
オーナーの方が残留ノイズには煩い方なのでやりがいが有ります。音のコントロールは何とか成っても、ノイズレベルを下げるのは腕がばれる瞬間でもあるんですね。
で、交換する大物パーツ。

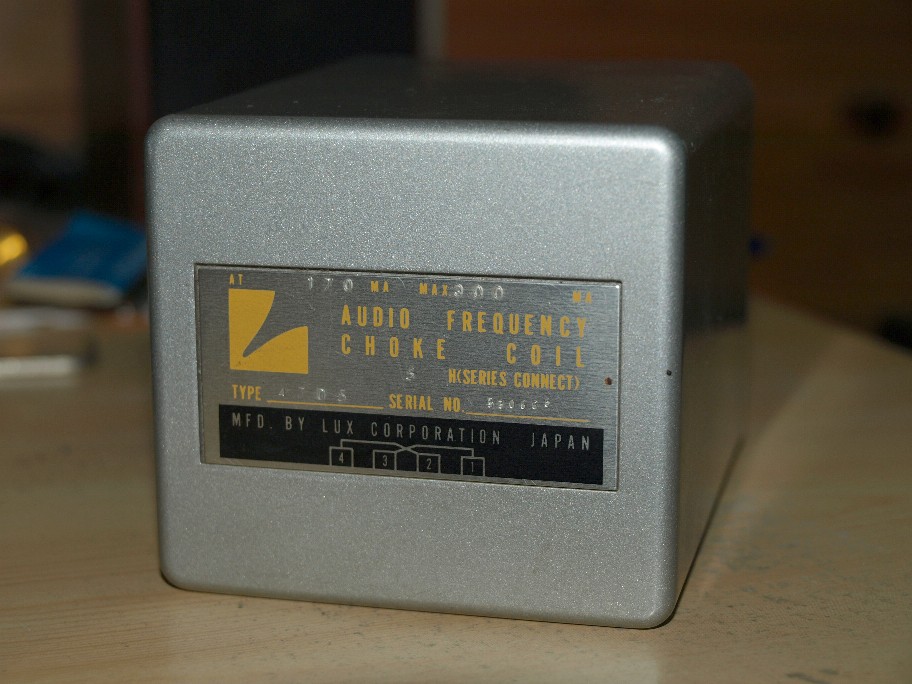

ご存知チョークトランス。電源のリップルを減らすには大切なパーツ。
LUXの標準回路はダイオード整流。この場合整流直後のコンデンサーに大容量が使えます。
僕は直熱管での整流。この場合整流直後に大容量のコンデンサーは使えません。
このアンプの場合は８μのオイルコンを使用。
PPと言えどもリップルは少ないに越した事は無い。
写真のチョーク、１,６Hしかないんですね。１００Ｈｚのリアクタンスは１kΩ。チョイ足りない。
そんな訳でチョークの容量を増やします。今回使うチョークは１０H。
此処まで増やせばリップルはかなり減ります。
で、この先が本題。
電源のチョークで音色がかなり変わるんですね。
昔、試聴用に手持ちのLUXのチョークを使ったパワーアンプを作りました。
これが大好評で注文を貰ったのです。
本番はLUXのチョークを使わずに特注のチョークを使いました。
ウソッてな位音質が向上したのです。
で、この特注チョークを使って作られたオイロダインの励磁電源。
其れ成りに満足はしていたんですが悪戯で現在愛用しているメーカー製に交換（実験なので片ｃｈだけ）。
明かに左右の音が違って・・・・・・。
勿論現在愛用しているチョークに軍配が。
今回のアンプ、LUXから現在愛用のチョークへの交換ですから楽しみです。
オーナーの方が残留ノイズには煩い方なのでやりがいが有ります。音のコントロールは何とか成っても、ノイズレベルを下げるのは腕がばれる瞬間でもあるんですね。
で、交換する大物パーツ。
ご存知チョークトランス。電源のリップルを減らすには大切なパーツ。
LUXの標準回路はダイオード整流。この場合整流直後のコンデンサーに大容量が使えます。
僕は直熱管での整流。この場合整流直後に大容量のコンデンサーは使えません。
このアンプの場合は８μのオイルコンを使用。
PPと言えどもリップルは少ないに越した事は無い。
写真のチョーク、１,６Hしかないんですね。１００Ｈｚのリアクタンスは１kΩ。チョイ足りない。
そんな訳でチョークの容量を増やします。今回使うチョークは１０H。
此処まで増やせばリップルはかなり減ります。
で、この先が本題。
電源のチョークで音色がかなり変わるんですね。
昔、試聴用に手持ちのLUXのチョークを使ったパワーアンプを作りました。
これが大好評で注文を貰ったのです。
本番はLUXのチョークを使わずに特注のチョークを使いました。
ウソッてな位音質が向上したのです。
で、この特注チョークを使って作られたオイロダインの励磁電源。
其れ成りに満足はしていたんですが悪戯で現在愛用しているメーカー製に交換（実験なので片ｃｈだけ）。
明かに左右の音が違って・・・・・・。
勿論現在愛用しているチョークに軍配が。
今回のアンプ、LUXから現在愛用のチョークへの交換ですから楽しみです。
