作ってから２０年近く経つアンプが戻って来ました。
製作当時は３００Bでしたが５～６年前EL34へ交換。
順調に働いていたのですが『電源ONOFF時にノイズが片chから出る。』
と言う連絡が入りました。
ハハ～～～ン。EL３４くさいな。
ピ『左右のEL34を差し替えて見て下さい。』
今度は反対chからノイズが出る。間違いないEL３４が犯人。
で、２～３日後交換用のEL３４を持って伺ったら・・・・。
『アンプから焦げ臭いにおいが・・・・・・。』
これは拙い。新品の真空管を危ないアンプに挿すと、新品の球をダメにしてしまう恐れが大。
と言う訳で預かって来たのです。

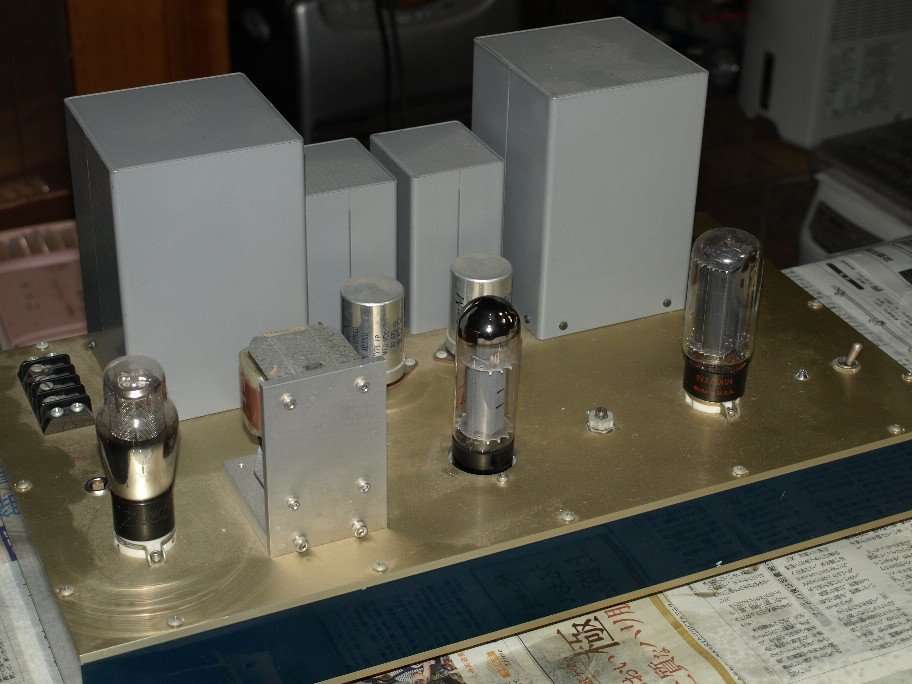

シャシにウレタン塗装を塗っていた気合の入った時代です（笑）。
シャシの裏蓋を外して直ぐに原因判明。
EL３４が暴走してカソードに入っているバイアス抵抗とパスコンを破壊したのです。
ヒューズよりも一瞬早く壊れたのですね（ヒューズはスローブローでしたので）。

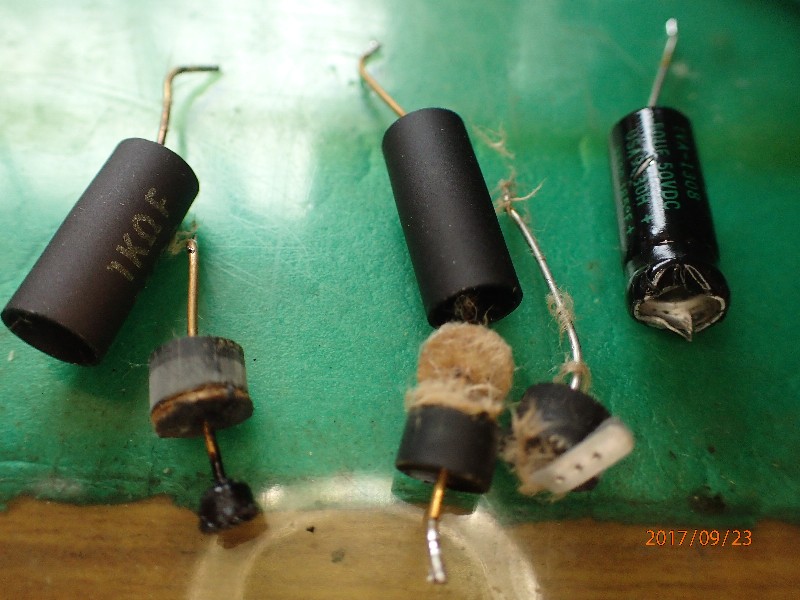

壊れたパーツ。
ラグ板も交換です。コンデンサーの電解液を被りましたから絶縁不良の恐れが有るんです。
でもこのパーツが壊れたお陰で、大物パーツのトランス類に被害が行かなかったのが幸いです。
人間の体と同じですね。早期発見、早期治療。
パーツを交換して（オットその前にシャシ内の掃除、粉々に成った内部物があちこちにこびり付いていますので・・）新しいEL34を挿して動作チェック。
正常です。整流管もやられませんでした。
また明日から活躍開始です。
写真から判ります様に、カソードへ入れるバイアス抵抗は大型を使いません。
万が一の時のヒューズ代わりと思っての選択です。
これが飛べば真空管の暴走は止まりますので。
製作当時は３００Bでしたが５～６年前EL34へ交換。
順調に働いていたのですが『電源ONOFF時にノイズが片chから出る。』
と言う連絡が入りました。
ハハ～～～ン。EL３４くさいな。
ピ『左右のEL34を差し替えて見て下さい。』
今度は反対chからノイズが出る。間違いないEL３４が犯人。
で、２～３日後交換用のEL３４を持って伺ったら・・・・。
『アンプから焦げ臭いにおいが・・・・・・。』
これは拙い。新品の真空管を危ないアンプに挿すと、新品の球をダメにしてしまう恐れが大。
と言う訳で預かって来たのです。
シャシにウレタン塗装を塗っていた気合の入った時代です（笑）。
シャシの裏蓋を外して直ぐに原因判明。
EL３４が暴走してカソードに入っているバイアス抵抗とパスコンを破壊したのです。
ヒューズよりも一瞬早く壊れたのですね（ヒューズはスローブローでしたので）。
壊れたパーツ。
ラグ板も交換です。コンデンサーの電解液を被りましたから絶縁不良の恐れが有るんです。
でもこのパーツが壊れたお陰で、大物パーツのトランス類に被害が行かなかったのが幸いです。
人間の体と同じですね。早期発見、早期治療。
パーツを交換して（オットその前にシャシ内の掃除、粉々に成った内部物があちこちにこびり付いていますので・・）新しいEL34を挿して動作チェック。
正常です。整流管もやられませんでした。
また明日から活躍開始です。
写真から判ります様に、カソードへ入れるバイアス抵抗は大型を使いません。
万が一の時のヒューズ代わりと思っての選択です。
これが飛べば真空管の暴走は止まりますので。
