ルンダールのトランスを使う場合に必要な予備配線。ルンダールは数組の巻き線が組み込んで有り、その巻き線の組み合わせ方で色々な使い方が出来ます。
難しい作業では有りませんがかなり面倒。
ウン、此れなら涼しい室内で出来る。
と言う事でトランス類を引っ張り出しました（入手は２～３ヶ月前）。
取り敢えずOPTの写真（此の他もある）。

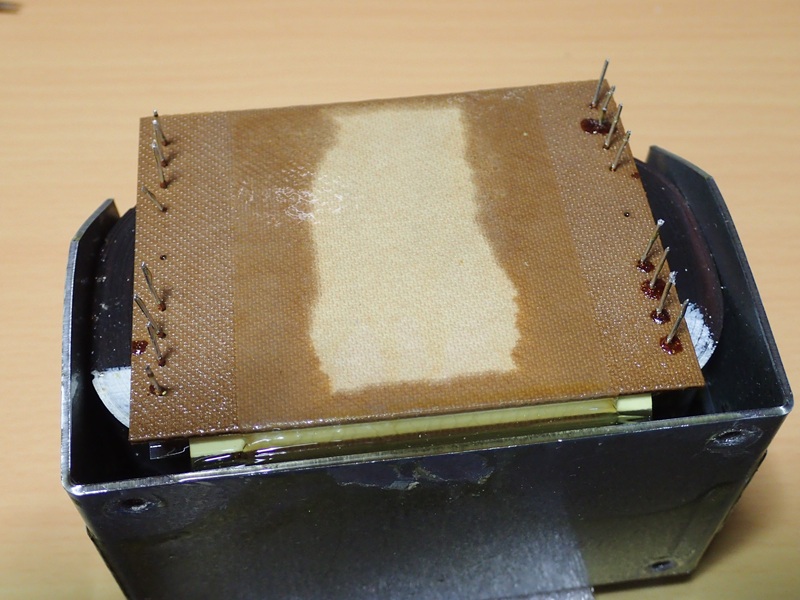

二次側の端子。１６個の端子が出ていますのでコイルの数は８組。

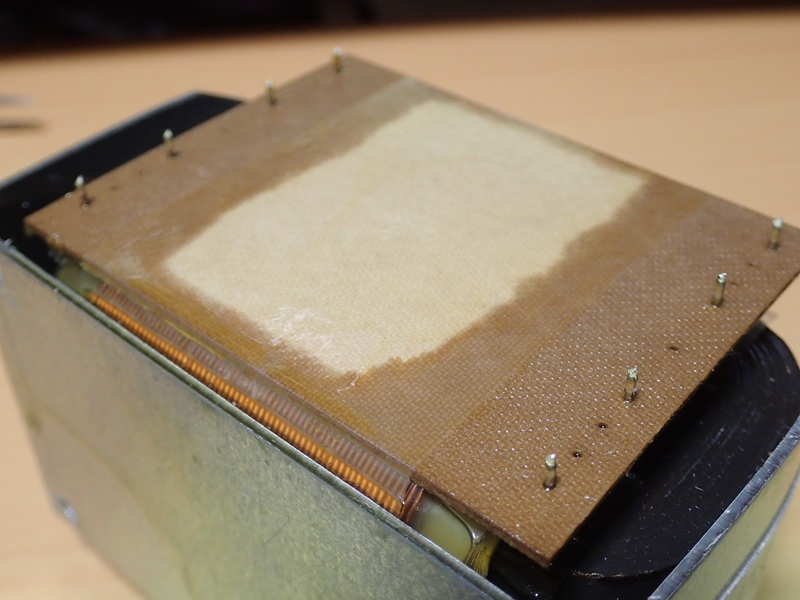

一次側の端子。８個の端子ですので、４組のコイル。
で、僕の場合、逆相アンプを組むのにこのトランスで助かっています。
逆相アンプの時にはOPTが二個。二次側はシリーズ接続なのです。受けるスピーカーが８Ωなら４Ωにすれば良いのですが、この次に作るアンプは４Ω出力。
と言う事は、１個のトランスの出力は２Ωで出さないといけない。
一般のトランスは４Ωが一番低いのが普通ですけど、ルンダールの場合はコイルの組み合わせで２Ω出力を作れます。
チョイ面倒だけど使い易いトランスなのです。
