図面での考察を終えましたので、今日から実戦です。
愛用のDACを分解。
分解する時に、再組み立てで迷わない様にヤバイ点はデジカメに撮ります。
此れを忘れると・・・・・・・。
此の基板をジックリ見たのは初めてです。
回路図と基板をジックリと見比べます。此処で勘違いをするとオーマイゴット。
もう一台買う羽目に成ります。
デジタル部は一切手を加えません。
電源部は使わない部分をカット。電源トランスに余裕を持たせます。
今回のDAC。アナログ部が真空管ですので、ここが一番消費電力が大きい。
此れを止めればトランスの余裕は可也の物に成ります。
使わなくなった高圧巻き線。外した侭にはせずに、高抵抗で短絡。
１mA程度流す様にしました。
三端子レギュレーターを外すのはとりあえずやめました。
次回のチューンに廻します（デジタル部の消費電力が判らない。結果電圧調整の抵抗値も判らない。実験点を多くしちゃうと、トラブルが起きた時に頭がこんがらがります）。
とりあえず冒険は極力避けて、アナログ部だけの交換にしました。
音が無事に出た時点で次のチューンを考えます。

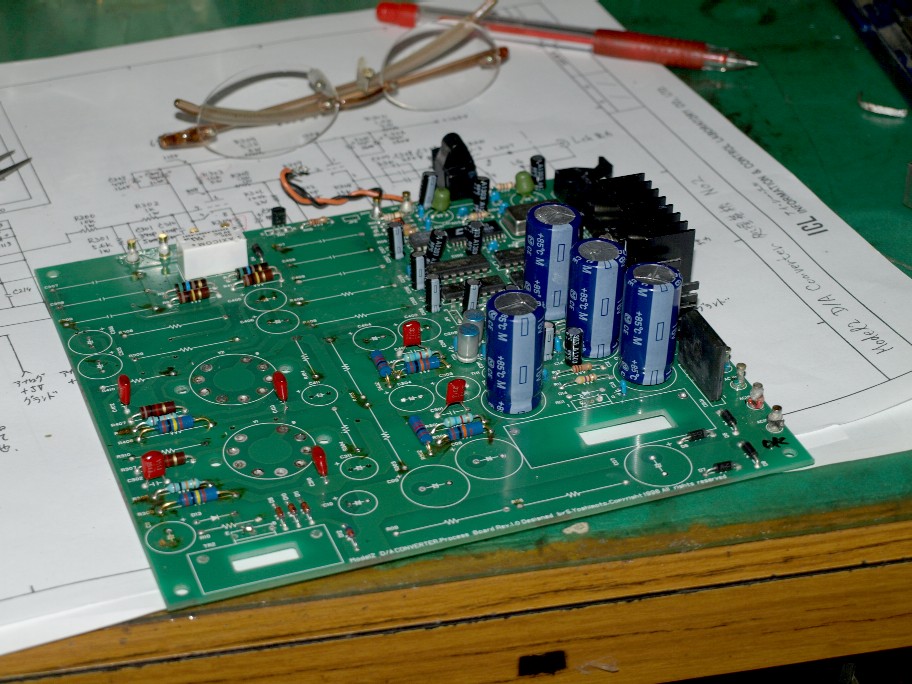

で、不要部品を外した基板。
DACの本体を探したらムチャ小さい。
此れでは消費電力も凄く少ないと思います。
此れへの電源の強化（良質化）が最後のチューンに成りそうです。
愛用のDACを分解。
分解する時に、再組み立てで迷わない様にヤバイ点はデジカメに撮ります。
此れを忘れると・・・・・・・。
此の基板をジックリ見たのは初めてです。
回路図と基板をジックリと見比べます。此処で勘違いをするとオーマイゴット。
もう一台買う羽目に成ります。
デジタル部は一切手を加えません。
電源部は使わない部分をカット。電源トランスに余裕を持たせます。
今回のDAC。アナログ部が真空管ですので、ここが一番消費電力が大きい。
此れを止めればトランスの余裕は可也の物に成ります。
使わなくなった高圧巻き線。外した侭にはせずに、高抵抗で短絡。
１mA程度流す様にしました。
三端子レギュレーターを外すのはとりあえずやめました。
次回のチューンに廻します（デジタル部の消費電力が判らない。結果電圧調整の抵抗値も判らない。実験点を多くしちゃうと、トラブルが起きた時に頭がこんがらがります）。
とりあえず冒険は極力避けて、アナログ部だけの交換にしました。
音が無事に出た時点で次のチューンを考えます。
で、不要部品を外した基板。
DACの本体を探したらムチャ小さい。
此れでは消費電力も凄く少ないと思います。
此れへの電源の強化（良質化）が最後のチューンに成りそうです。
