トランスを多用した今回のバッファアンプ。
お客様のフィリップスメカには合わせたけど、自分のを忘れていた（大汗）。
そんな訳で夜中の日付の変わった時間。
DACが両面基板なので、プローブ（測定器の測定端子）を入れ辛い。

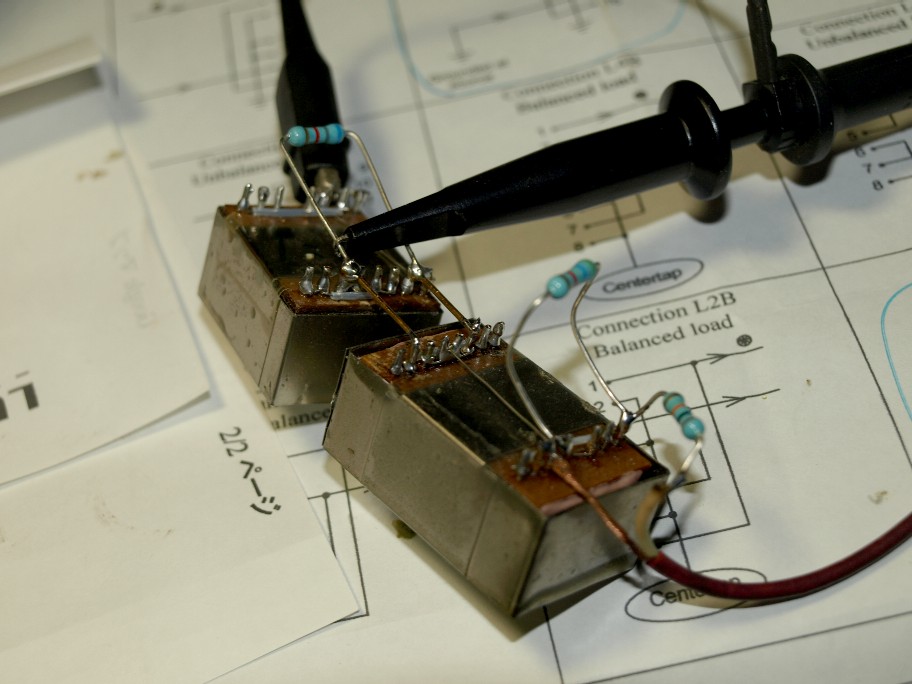

そんな訳で、トランスだけで疑似回路を作り例の二次側ターミネーター抵抗の調整です。
最初はオープン。オイオイ１００kHzにピークが・・・・（トランスで１００kHz、汗）。
抵抗値１００kΩから始め、段々と小さな物に換えていく。
大切なのはピークが出ないのは勿論だけど、小さくし過ぎると信号レベルも下がります（オット、トランス二次側で測定）。
この信号レベルの下がる直前がベストマッチ。
二つのトランスがシリーズ接続ですので、二つのトランスの中間点と二個目の二次側で測定。
測って見てチョイビックリ。予定外の抵抗値に成りました。
聴感で此の調整をすると、蟻地獄が待ってます。
お客様のフィリップスメカには合わせたけど、自分のを忘れていた（大汗）。
そんな訳で夜中の日付の変わった時間。
DACが両面基板なので、プローブ（測定器の測定端子）を入れ辛い。
そんな訳で、トランスだけで疑似回路を作り例の二次側ターミネーター抵抗の調整です。
最初はオープン。オイオイ１００kHzにピークが・・・・（トランスで１００kHz、汗）。
抵抗値１００kΩから始め、段々と小さな物に換えていく。
大切なのはピークが出ないのは勿論だけど、小さくし過ぎると信号レベルも下がります（オット、トランス二次側で測定）。
この信号レベルの下がる直前がベストマッチ。
二つのトランスがシリーズ接続ですので、二つのトランスの中間点と二個目の二次側で測定。
測って見てチョイビックリ。予定外の抵抗値に成りました。
聴感で此の調整をすると、蟻地獄が待ってます。
