明日は遠距離配送です。片道３００km強。
強行軍ですので、納品の準備（製品の確認）で本日の仕事は修了。
フライス仕事が続いたので体を休めます。
で、納品準備をしながらピコン・・・・・。
頭の中はギターでいっぱいなのかも・・・（汗）。
ギターピックアップ。構造はいたって単純。弦の真下にマグネットが弦の数だけ有り（あの丸い部分です）、そのマグネット全体の周りにコイルが巻かれています（つまり長楕円）。
発電原理は弦の振動で磁界を動かしコイルに発電させる。
オーディオのカートリッジですとMI型と同じ原理。
本当に基本的な原理で出来ていて、変な細工は有りません。
要は、中学校での勉強を真面目にしていれば、誰にでも判る原理です。
で、気付いた。コイルの巻き初めと終わりは・・・・・。
オーディオでトランスを勉強していて良かった（笑）。
とりあえず、アメプロの交換用に買ったピックアップ。
蓋を外して中身を見ます。

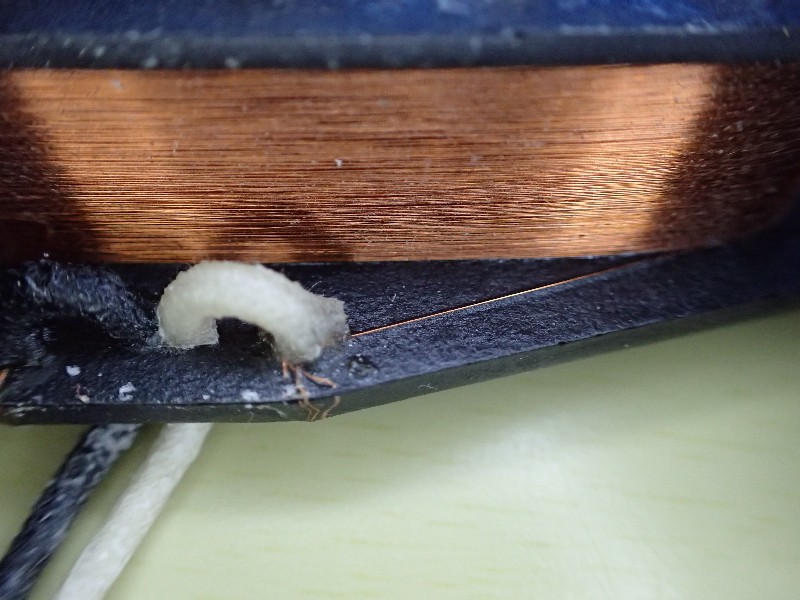

＋側。コイルの巻き線が外側から来ています。

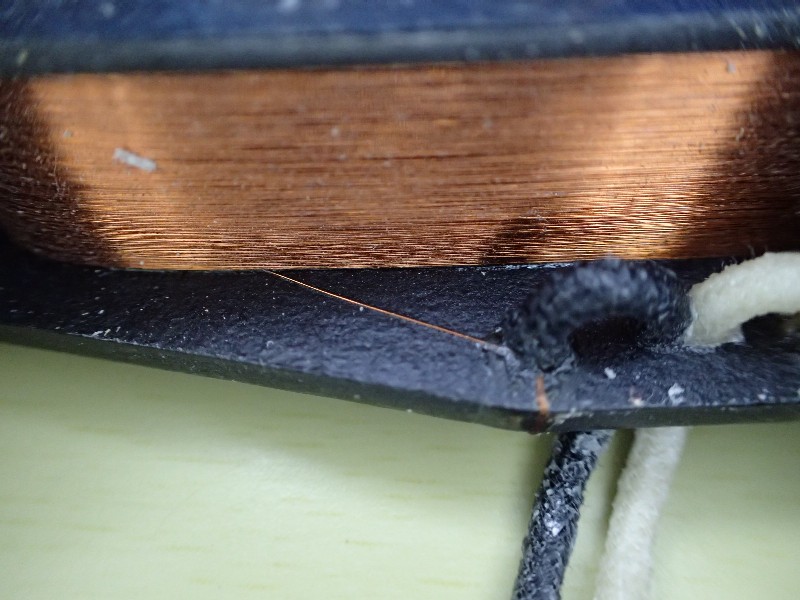

－側。コイルの巻き線が内側から出ています。
つまり、巻き始め（最内周）が－で、巻き終わり（最外周）が＋。
此れではノイズの餌食。意味判りますよね。
メーカーによって、ピックアップの位相が逆って有るみたいなんですけど、この辺を指摘している人が居ないのに・・・・。
あ、勿論、マグネットがアースに落ちているかもチェックしました。
マグネットは完全に電気的にフロート。
つまり、簡単に言いますと、ピックアップの極性を換えると、ノイズ量と音質が変わると思うんですけど・・・・・？（アンプが出来たら実験します。乞うご期待）
強行軍ですので、納品の準備（製品の確認）で本日の仕事は修了。
フライス仕事が続いたので体を休めます。
で、納品準備をしながらピコン・・・・・。
頭の中はギターでいっぱいなのかも・・・（汗）。
ギターピックアップ。構造はいたって単純。弦の真下にマグネットが弦の数だけ有り（あの丸い部分です）、そのマグネット全体の周りにコイルが巻かれています（つまり長楕円）。
発電原理は弦の振動で磁界を動かしコイルに発電させる。
オーディオのカートリッジですとMI型と同じ原理。
本当に基本的な原理で出来ていて、変な細工は有りません。
要は、中学校での勉強を真面目にしていれば、誰にでも判る原理です。
で、気付いた。コイルの巻き初めと終わりは・・・・・。
オーディオでトランスを勉強していて良かった（笑）。
とりあえず、アメプロの交換用に買ったピックアップ。
蓋を外して中身を見ます。
＋側。コイルの巻き線が外側から来ています。
－側。コイルの巻き線が内側から出ています。
つまり、巻き始め（最内周）が－で、巻き終わり（最外周）が＋。
此れではノイズの餌食。意味判りますよね。
メーカーによって、ピックアップの位相が逆って有るみたいなんですけど、この辺を指摘している人が居ないのに・・・・。
あ、勿論、マグネットがアースに落ちているかもチェックしました。
マグネットは完全に電気的にフロート。
つまり、簡単に言いますと、ピックアップの極性を換えると、ノイズ量と音質が変わると思うんですけど・・・・・？（アンプが出来たら実験します。乞うご期待）
