修理で持ち込まれたプリアンプへの大改造（笑）。
昔作ったアンプの中を見ると、正直恥ずかしいんですよ。
このまま返したくないよね。

そんな訳で・・・・。

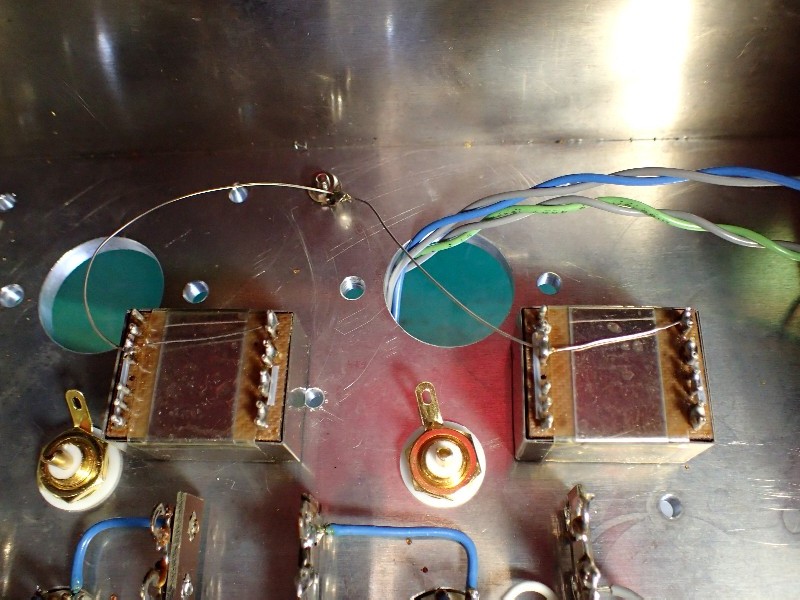

MCトランスと負荷抵抗調整用のピン端子。

勿論、ピンのアース側はシャシから浮いています。此処を、シャシにべた付けしちゃうと、ハムの餌食です。

前にも書きましたが、トランスの一次側のアースは中心に見える卵ラグでシャシへ落とします。
つまり、トランスの１次側と２次側のアース（－側）は直接繋ぎません。平気で繋いでいる製品を沢山見ていますけどね（笑）。

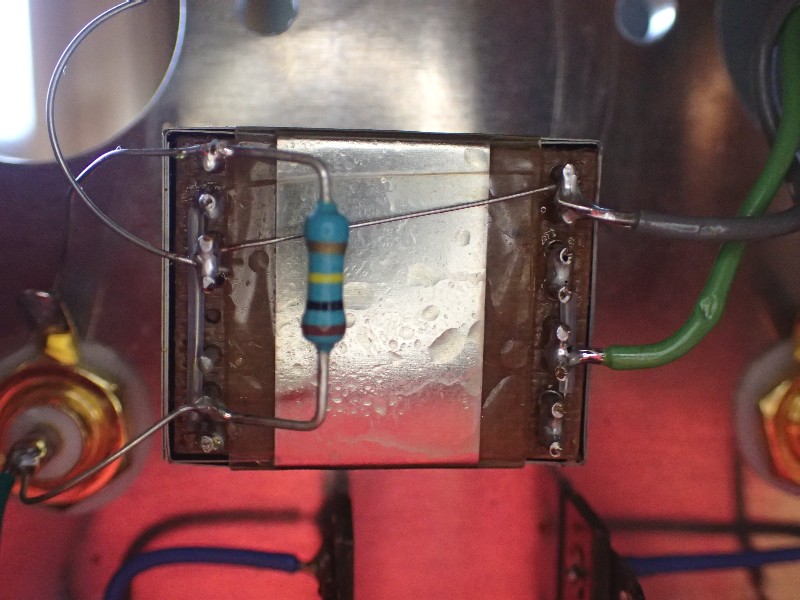

配線の終わったトランス周り。右側が１次側です。
２次側に入っている抵抗（１００kΩ）は、ウッカリ調整用の抵抗を挿さないで使った場合の保護。
つまり調整抵抗はこの１００kΩとパラ接続で、合成抵抗値に成ります。

さて、これからヒーター周りの配線変更（勿論アース配線です）。最新の引き回しにします。





連休中で部品は一切入って来ないのに、何故か持っていたMCトランス。
実はギターの改造用に持っていたと言う・・・・・（汗）。

世の中、１０連休と言うのに一日も休んでいない。
明日は休もう。
