今朝一番で、オーナーの方と電話で打ち合わせ。
置く場所の関係から、端子は手前側に。
見た目が美しく、尚且つ配線がし易い様に、左右対称配置に決まりました。
あ、アンプは左右対称には作りませんよ（笑）。
何故かは考えて見て下さい。
更に将来ティップトゥーにも対応出来る様に・・・・・。
と言う訳で、下側の面にM４の鬼目ネジを打ち込みます。
金属ですので、コイルとの干渉が無い事を確認します（コイルを置いて、容量変化の無い事を確認）。
今回は丸ッ切り平気でしたが、もしも容量変化が見られたなら、コイルの下に樹脂製のスペーサーを噛ます心算でした。
今回はとりあえずプラ足を取り付け。

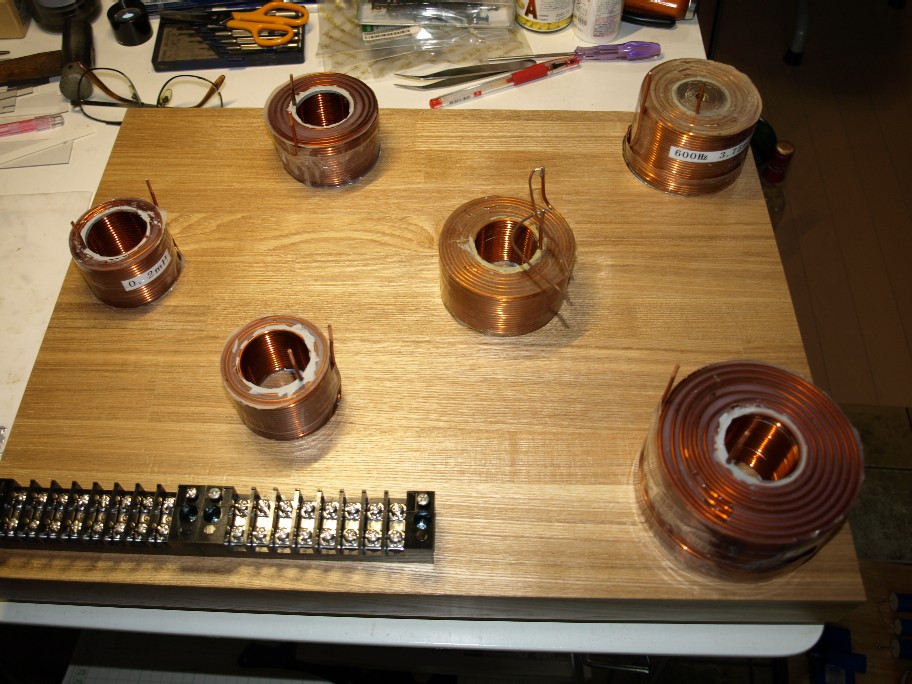

この状態で、入出力端子とコイルの取り付けです。
左右対称は、配線の間違いを起こし易いので注意です（つまらない勘違いから）。
で、コイルの取り付けはエポキシで接着（コイルに悪影響を与えません）。
この時に大量のエポキシを塗ると、将来何かでコイルを交換と成った時に、エライ目に遭いますので、コイルが外れない最低限の量を塗布（此れをしていたので、古いネットワークからコイルを外せたんですね）。

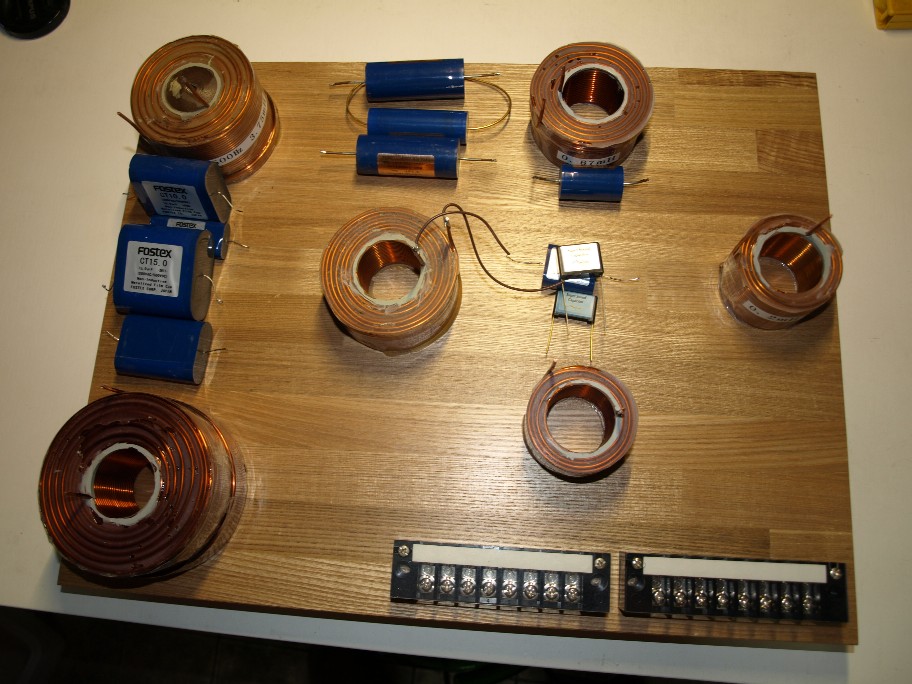

エポキシが硬化したら、コンデンサーを取り付けるラグをつけて、配線に入ります。
置く場所の関係から、端子は手前側に。
見た目が美しく、尚且つ配線がし易い様に、左右対称配置に決まりました。
あ、アンプは左右対称には作りませんよ（笑）。
何故かは考えて見て下さい。
更に将来ティップトゥーにも対応出来る様に・・・・・。
と言う訳で、下側の面にM４の鬼目ネジを打ち込みます。
金属ですので、コイルとの干渉が無い事を確認します（コイルを置いて、容量変化の無い事を確認）。
今回は丸ッ切り平気でしたが、もしも容量変化が見られたなら、コイルの下に樹脂製のスペーサーを噛ます心算でした。
今回はとりあえずプラ足を取り付け。
この状態で、入出力端子とコイルの取り付けです。
左右対称は、配線の間違いを起こし易いので注意です（つまらない勘違いから）。
で、コイルの取り付けはエポキシで接着（コイルに悪影響を与えません）。
この時に大量のエポキシを塗ると、将来何かでコイルを交換と成った時に、エライ目に遭いますので、コイルが外れない最低限の量を塗布（此れをしていたので、古いネットワークからコイルを外せたんですね）。
エポキシが硬化したら、コンデンサーを取り付けるラグをつけて、配線に入ります。
