何度か指先に火傷をしながら完成させたネットワーク（だって半田槽でエナメルを溶かしたての銅線、目茶熱いんですよ）。

さて、次の仕事。

バイアンプ方式で使える様に、パワーアンプの改造です。
基本的には何も変わりません。

メインは入力にVRをつける事。

今回の４ウェイ。各ユニットの能率はバラバラ。ネットワーク方式の場合、能率を合わせるのにアッテネーターを使うのが略標準ですよね。

で、僕の経験から、ネットワーク内のパーツで一番の悪者は・・・・・・。
ハイ、アッテネーターです。

バイアンプ方式の場合は、パワーアンプのゲイン調整が出来るんですね（簡単に言うと入力VR）。
此れも散々テストしました。入力VRとアッテネーターではどちらが悪さをするか？

あ、何度も言っていますけど、音の良く成るパーツは、地球上に一切存在しません。
全て悪さをします。その悪さの質と量のチェックなんですね。

何度テストしても、入力VRの方が悪さが少ない。

そんな訳で、今回のネットワークにはアッテネーターが有りません。

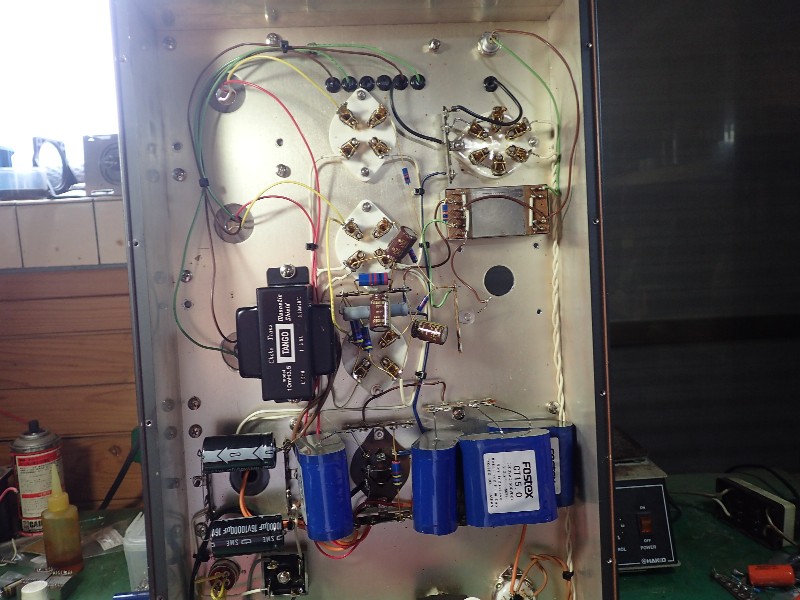

３０年位前に作ったアンプ。



ワイドアングル用に作った物です。このオーナーの方、色々とアンプを買って頂きました。で、昔のアンプもキチッととって有りましたので、そのアンプをフル活用しようとの考えなのです（勿体無いじゃないですか）。

このアンプ、最初は通常のパワーアンプでした。入力１Vで最大出力。
途中でドライブアンプ仕様に改造したのです。

で、初段管と段間トランスは不要に成ったのですが、単に外すとかっこ悪い。
と言う事で、内部配線はしてないのですが、シャシ上面にはついた侭と言う・・・・・・・・。

で、今回の入力VRの取り付け。最新のノウハウで（注１）取り付けたい。
そう成ると、段間トランスが邪魔に成ってしまったのです。

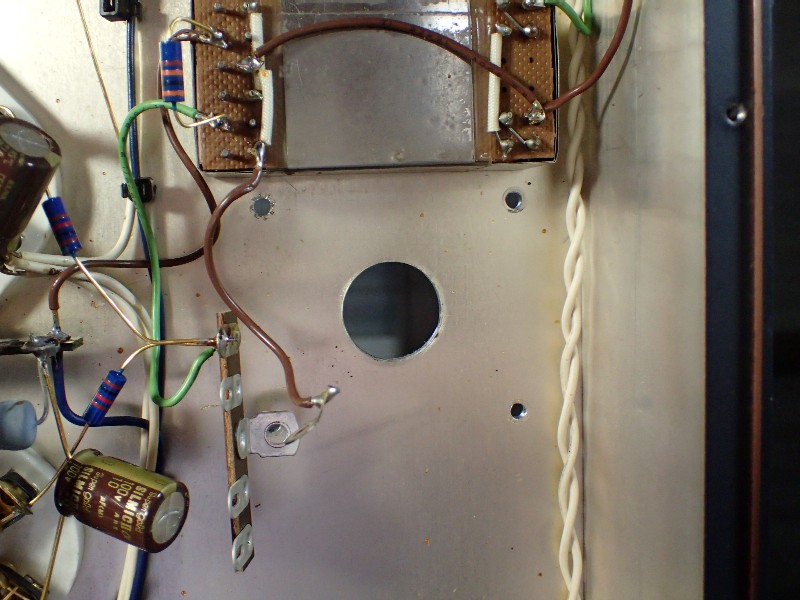

外した穴。

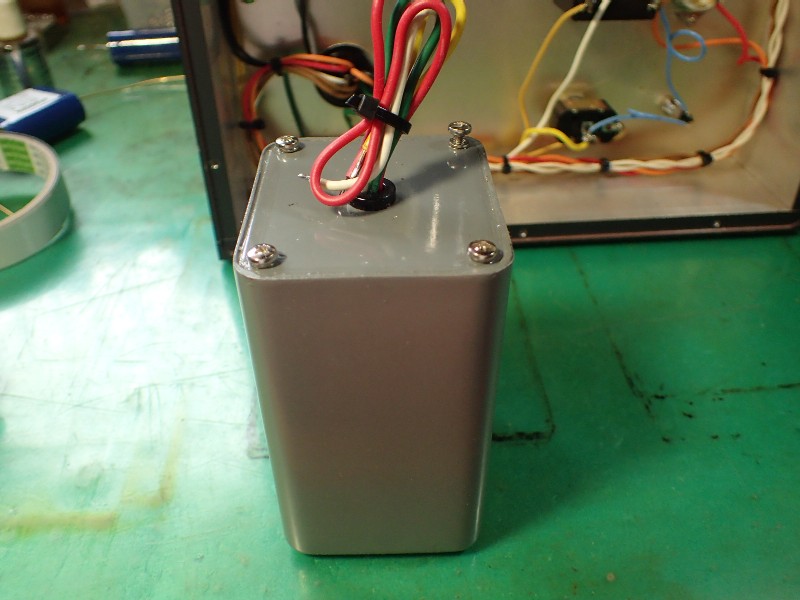

外したトランス。



昔散々お世話に成ったマリック特注品。

穴が開いた侭ではかっこ悪い。
そんな訳で・・・・・・。

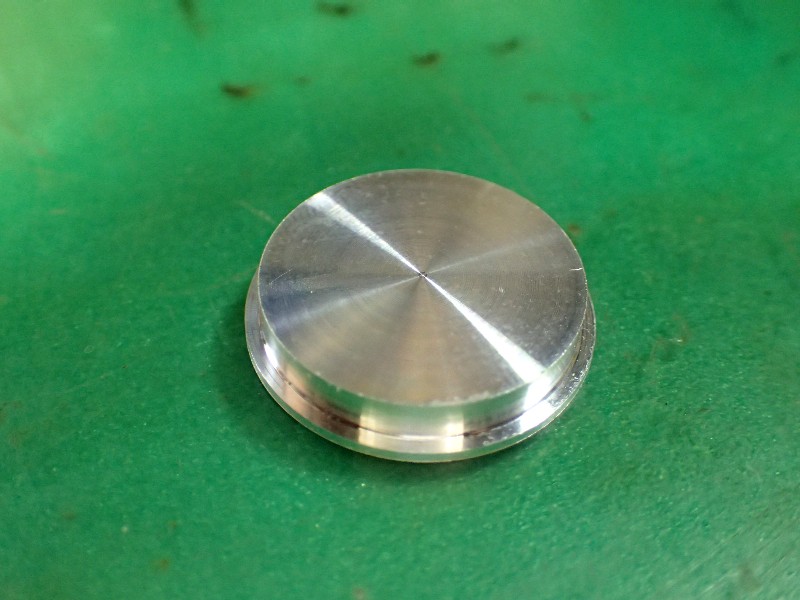

こんな物を旋盤で・・・・・・。

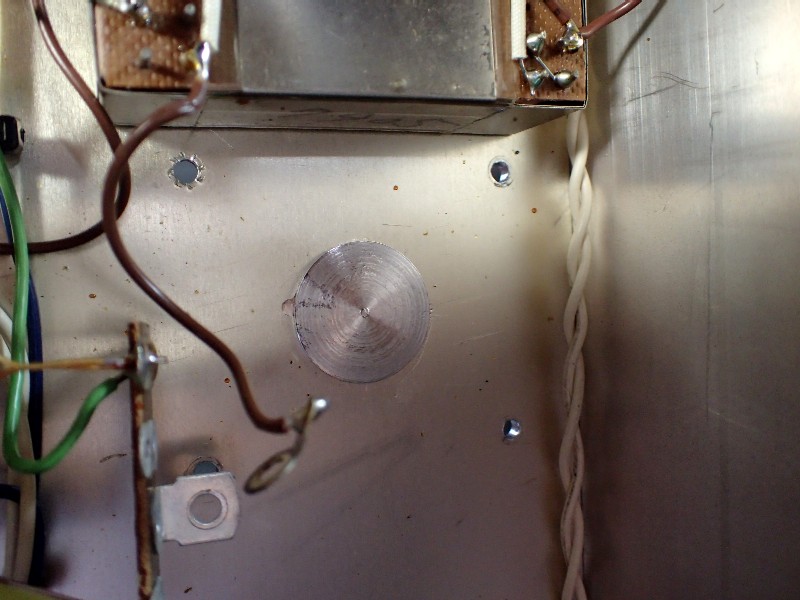

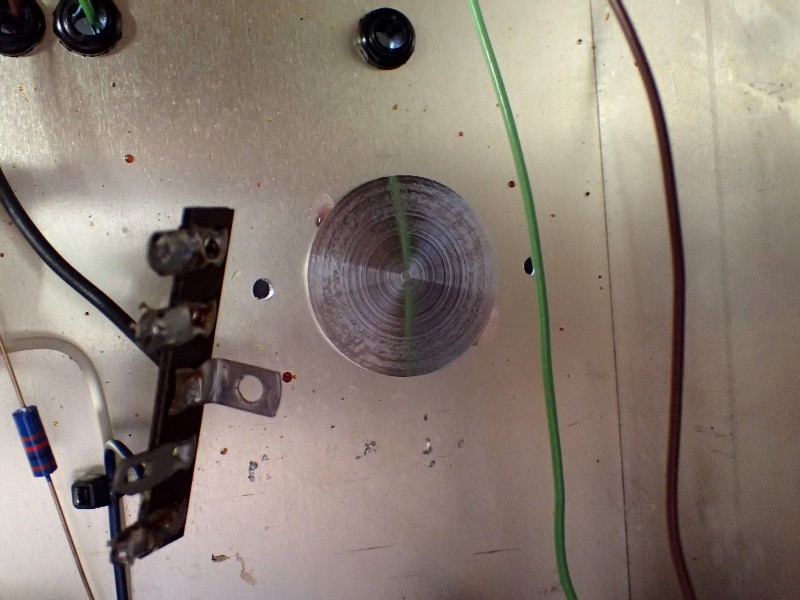

裏から・・・。

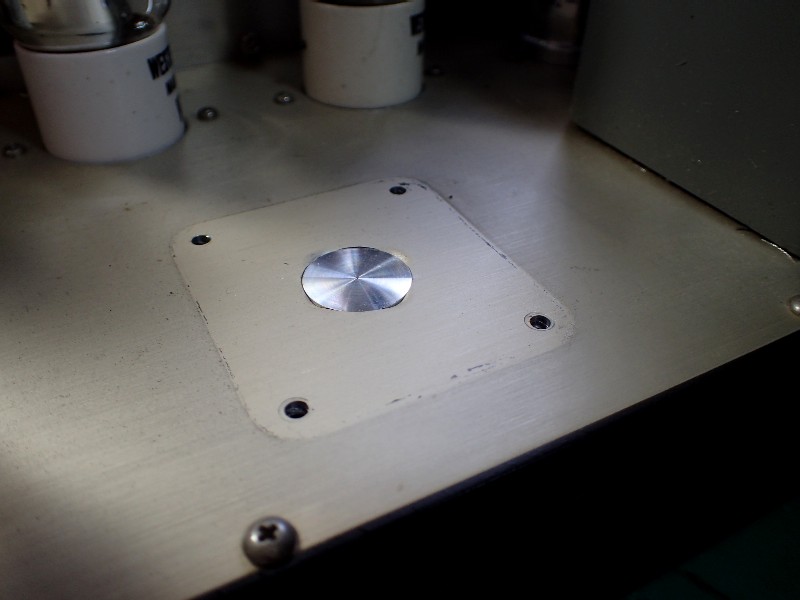

表。



外したトランスの跡が・・・・・。磨いて出来るだけ消します。

で、此処迄やったら、初段管も邪魔に成り・・・・・・。

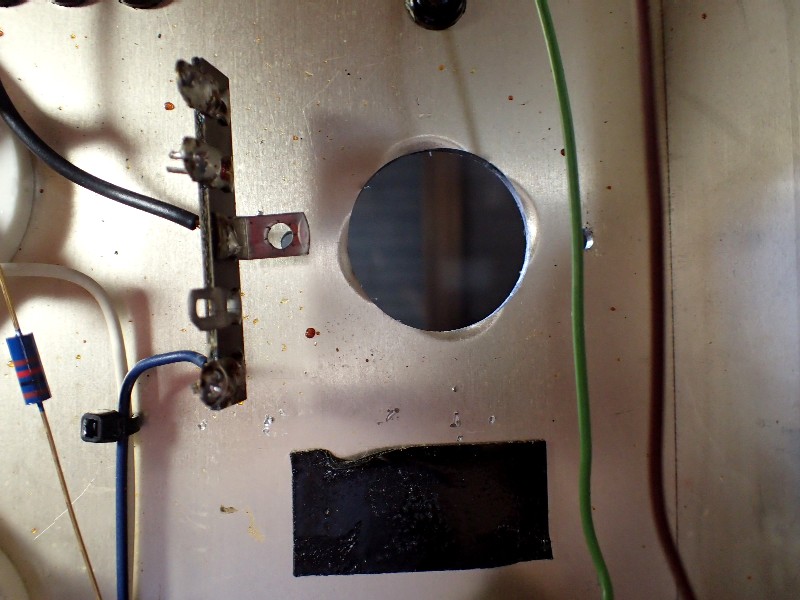

此処にもメクラ蓋を作ります。

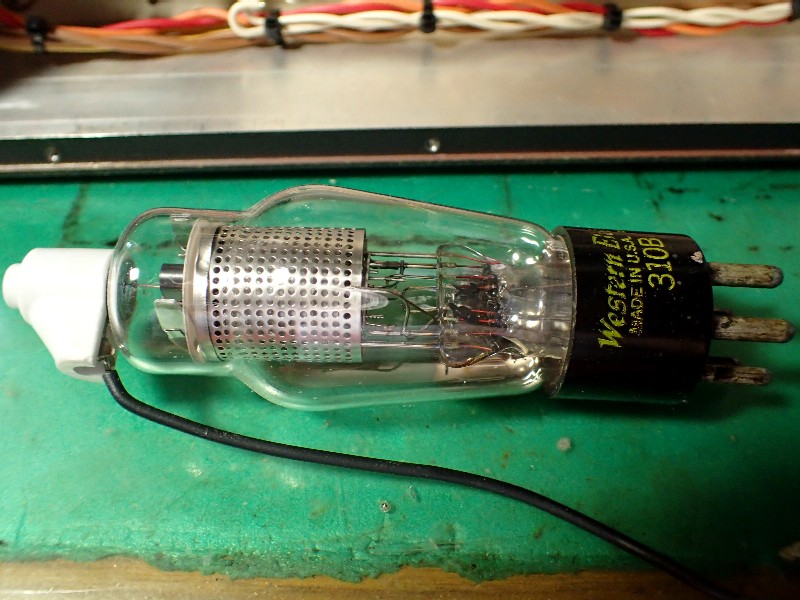

外した初段管。



本物ですよー・・・・。




小一時間後の追記。
先のアップが済んだら即プレハブへ直行。
勿論旋盤仕事。

で・・・・・・・（笑）。



注１。
簡単です。VRの配線に（特に出力側）シールド線を使わない。
使わないで済む配置が要求されます。
