スタートが遅れましたが（自治会の用事で・・汗）ヤット配線開始です。
配線を引く順番は、其々やり易い方法が有ると思いますので、ご自由にやって下さい。

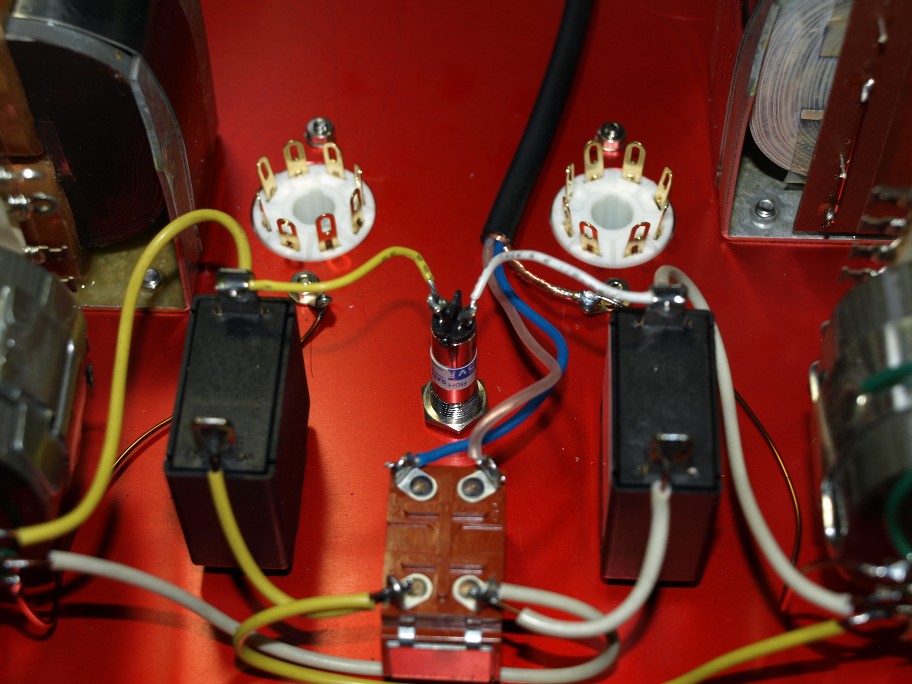

僕の場合はAC１００ラインから始めます。
で、今回のアンプ。完全なる２chアンプ。
勿論電源も完全に独立。と言っても電源SWとパイロットランプは１個。

チョイ考えました。パイロットランプの配線。



ブレーカーが独立しています。配線を追いかけると判ると思いますが、どちらのブレーカーが落ちてもパイロットランプは消える配線にしました。片側だけに連動するパイロットランプは嫌だったのです。どうでも良い拘りです。

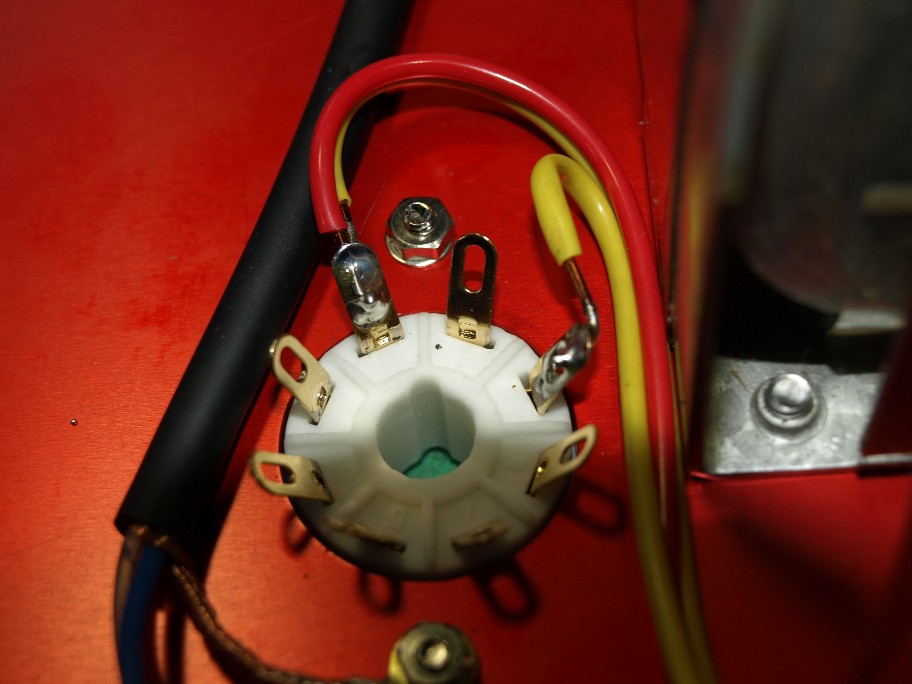

整流管周りの配線。以前にも書いたと思いますがしつこく・・・（笑）。
直熱管ですので、フィラメントの２番でも８番でも好きな方から出力して良いのですが、僕は８番に拘っています。
何かの都合で、直熱管ではなく傍熱管を使わざるを得ない場合の対策です。
コンデンサーインプットですと、出力電圧が変わりますが、チョークインプットですので、問題に成る程の電圧差は出ないので安心です。
コストさえ気にしなければ、全ての面でチョークインプットが優れているのですが、市販品には見当たりません。コスト重視なのでしょうね。
趣味の世界です。コストはどうでも良いって割り切れないのですかね・・。

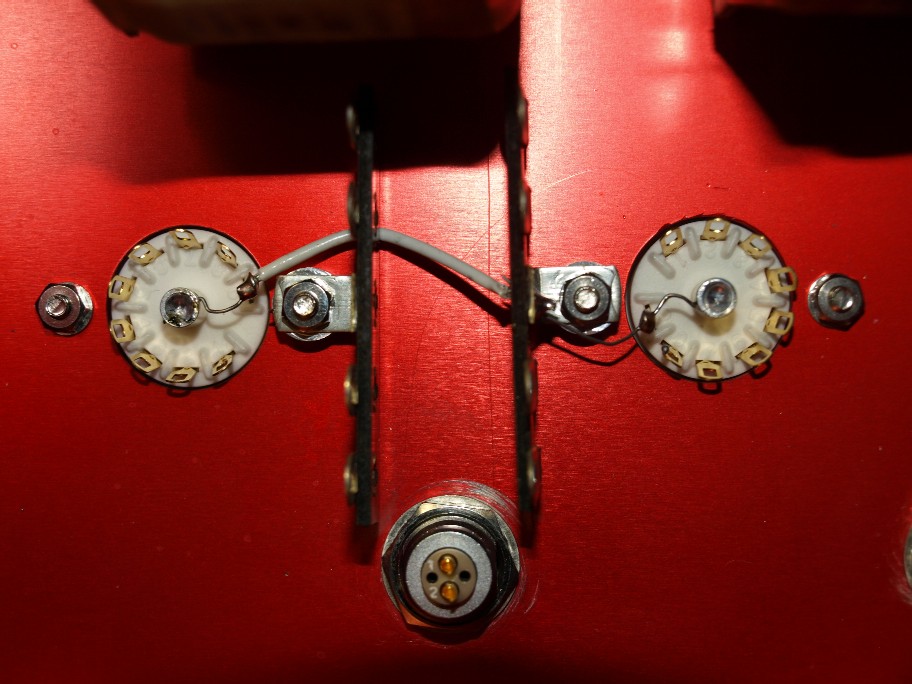

続いて、信号真空管周り。



ヒーターのアースです。得意の中間アース。
右側の球は横のラグの中間端子（シャシに落ちている）へ直配線。
左の球は、右のアースポイントと同じ所へ落とします。理由は過去に書いていますよ。

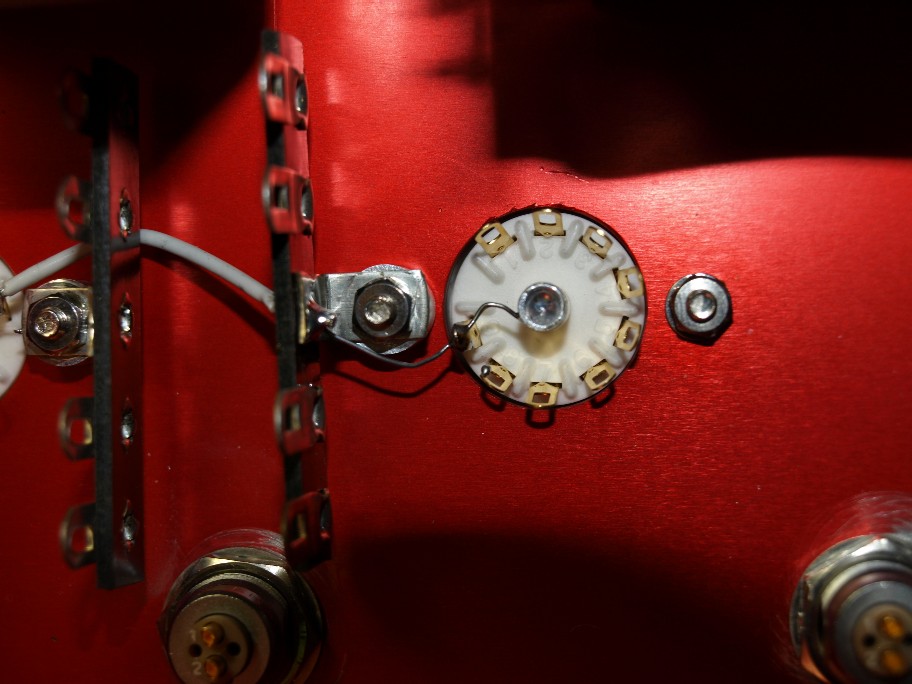

９番ピンへの配線。細い錫メッキ線を使いますが、写真で判りますよね。
９番ピンへの配線にゆとりを持たせている事を・・・・。
ソケットの金具が自由に動ける様にとの配慮です。
間違っても短くピンと張ってはいけません。





実は今日も朝８：００から夏祭りの準備。それで終わらないのが此処の部落。
勿論飲み会・・・。
僕は麦茶で我慢して１３：００過ぎに逃げて来たので、アンプを作れます（大汗）。
