今朝一番で℡。
彫刻屋さんから出来上がったの連絡です。
食休みもそこそこに、取りに行って来ました。
今回出来上がったのは、パワーアンプの正面パネル。
ギターアンプの分は未だです。
帰宅し、すぐに作業に掛かります。
殆どの部分は出来上がっていましたので、フロントパネルを取り付け、パネル内側に取り付けるパーツをつけて、其れへの配線作業。
出来上がったら、ジックリとミス配線を探します。此れをしないで電源を入れるのは自殺行為。
性格的に、すぐに音出しをしてしまう方には、自作や改造は絶対に勧めません。
痛い目に合うのが判っていますから・・・。
まず、整流管を挿さないで電源ON。電源トランスの端子電圧を素早く測り、パワー管のヒーターが正常に点灯しているのを確認。
一旦電源を落とし、整流管を挿し、再び電源ON。
パワー管のバイアス電圧を素早く測ります。此れが設定値と違わなければ９０％完成。
小一時間、電源を入れっぱなし。
もう一度、バイアス電圧の測定。最初と差が無ければOK。
此処で初めて入力に発振器。出力端子にダミー抵抗を接続し、ダミー抵抗にはオシロのプローブを接続。
入力電圧（１kHz）を徐々に上げながら、左右の差を確認。今回はゼロ。
続いて２０Hzから４０kHz迄をスイープして波形のチェック。
勿論、残留ノイズもチェック。今回は０,６mV（合格です）。一般に１mV以下ならOKとされています。
ノンNFで此の値ですので優秀です。

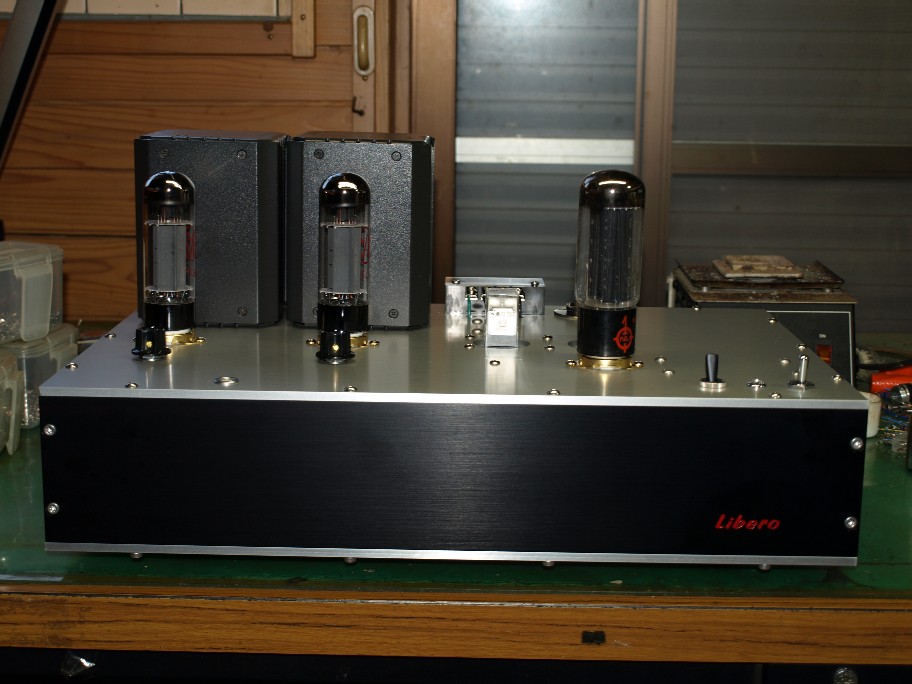

で、記念写真。
もう一台を作業台に移して、同じ作業の繰り返し。
今日中に終わるかな？
彫刻屋さんから出来上がったの連絡です。
食休みもそこそこに、取りに行って来ました。
今回出来上がったのは、パワーアンプの正面パネル。
ギターアンプの分は未だです。
帰宅し、すぐに作業に掛かります。
殆どの部分は出来上がっていましたので、フロントパネルを取り付け、パネル内側に取り付けるパーツをつけて、其れへの配線作業。
出来上がったら、ジックリとミス配線を探します。此れをしないで電源を入れるのは自殺行為。
性格的に、すぐに音出しをしてしまう方には、自作や改造は絶対に勧めません。
痛い目に合うのが判っていますから・・・。
まず、整流管を挿さないで電源ON。電源トランスの端子電圧を素早く測り、パワー管のヒーターが正常に点灯しているのを確認。
一旦電源を落とし、整流管を挿し、再び電源ON。
パワー管のバイアス電圧を素早く測ります。此れが設定値と違わなければ９０％完成。
小一時間、電源を入れっぱなし。
もう一度、バイアス電圧の測定。最初と差が無ければOK。
此処で初めて入力に発振器。出力端子にダミー抵抗を接続し、ダミー抵抗にはオシロのプローブを接続。
入力電圧（１kHz）を徐々に上げながら、左右の差を確認。今回はゼロ。
続いて２０Hzから４０kHz迄をスイープして波形のチェック。
勿論、残留ノイズもチェック。今回は０,６mV（合格です）。一般に１mV以下ならOKとされています。
ノンNFで此の値ですので優秀です。
で、記念写真。
もう一台を作業台に移して、同じ作業の繰り返し。
今日中に終わるかな？
