３月の末にやってしまった打身。大した事は無いだろう・・って舐めて掛かっていたら・・・・。
未だに８０％の回復。まあ年齢で回復力が遅く成ったという考えも有りますけど、どう見ても過去一番のでっかい打身だった様で・・・・・・。
立ち仕事は辛いのですが、掛かっているのがプレーヤーの制作。
フライス盤と旋盤に掛かりっきりです（自業自得なんですけどね、汗）。
ここ数日掛かっているのは、ターンテーブルの軸受け。
プレーヤーの性能を左右する重要パーツです。
精度には誤魔化しが効かないので、ジックリと掛かります。
で、昨日中に全てのパーツが削り終え、今日は組み立て（つまり砲金スリーブの圧入作業）。
この作業に入ったら部外者入室禁止。
圧入するのには、普段使っているバイスでは開口寸法が足りません（普段のは８５mm）。
今回は１２０mm必要です。
で、今迄は大型バイスをフライス盤に取り付けて作業をしていました。
簡単に取り付けなんて言っていますが、ムチャ重いし、取り付ける場所も高いので結構危険だったのです。
実は１年近く前、もうちょいで足の上に落としそうになって・・・・（冷や汗）。
じっくり考えました。大型バイスをフライスに乗せないで、低い台へ乗せよう（それなら危険が無い）。
そんな訳で・・・・・・・。

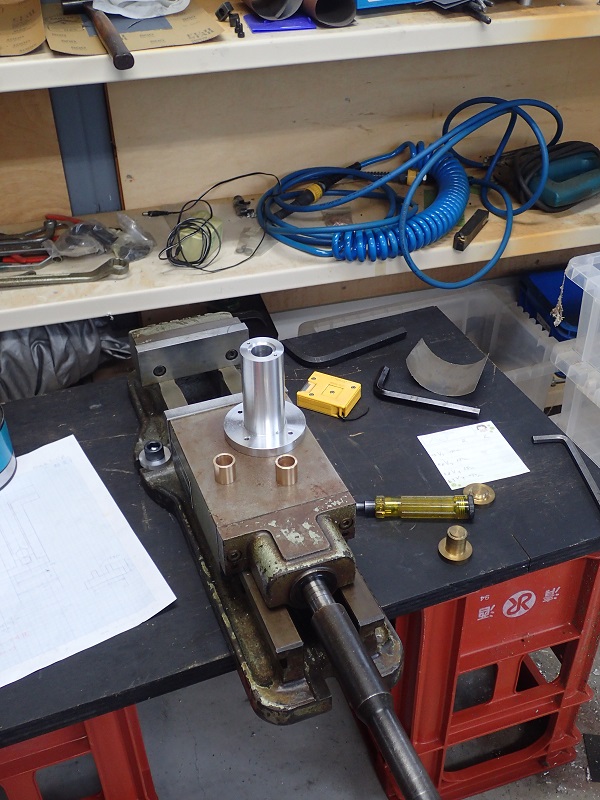

こんな感じです。２４mm厚の合板へねじ止め（圧入作業はかなりの力でハンドルを回す為、ぐらぐらした状態はNG）。

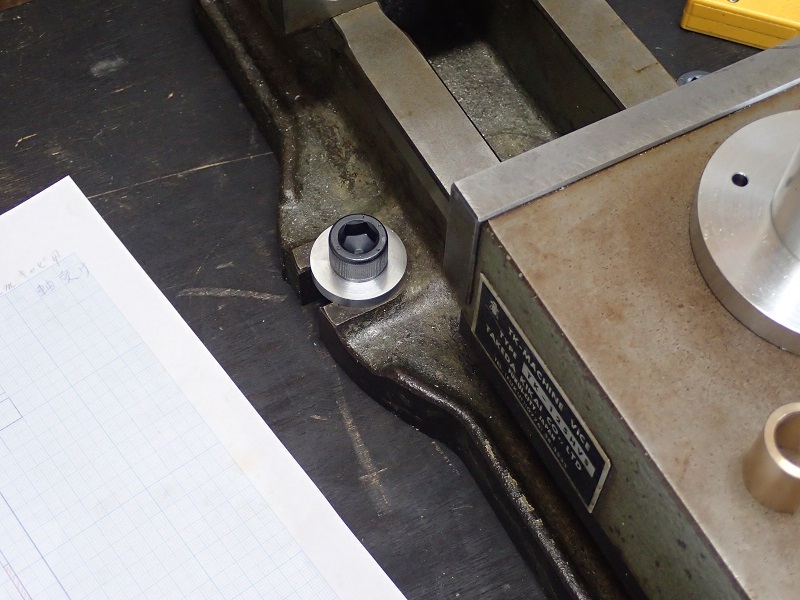

フライスへ取りつけつ時には１２mmのボルトですが、１４mmのボルトを使用。大型ワッシャーは旋盤で挽き出しました。
問題は下側。板ですので普通のナットとワッシャーでは食いついてしまい、シッカリと取り付きません。
答えは・・・・・。

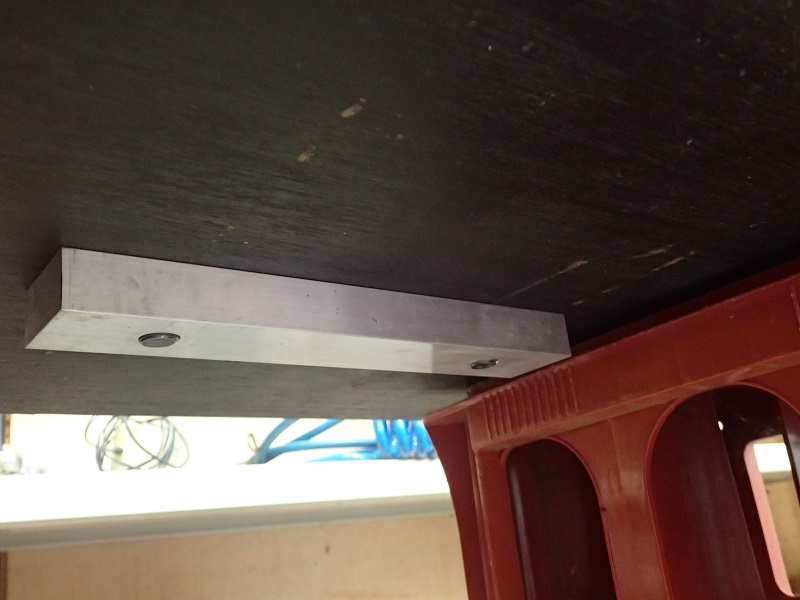

２０×４０の角材にタップを立てました。
この面積が有れば大丈夫。
写真でお判りの様に、脚は売るほど持っている酒箱。耐荷重はバッチリです。
要はずり落ちるのが心配ですけど、片手でハンドルを回し、もう片方の手でバイスを押さえる。
と言うやり方でバッチリでした。
最初の写真が圧入するスリーブと軸受け本体。
で、どちらのスリーブも表面と面一ではなく、奥まで圧入します（特に下側）。
バイスでの圧入では面一迄しか圧入できません。
其処で・・・・・・。

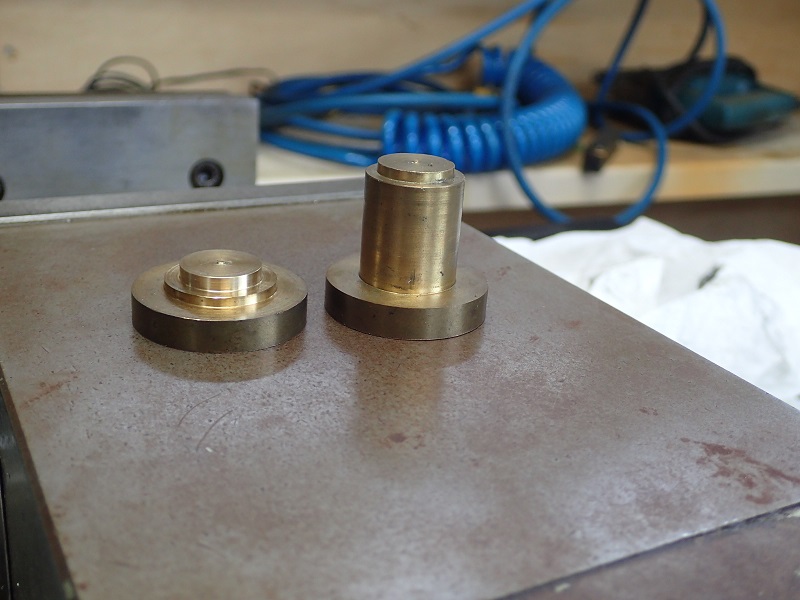

特製圧入治具（笑）。
長い方が下側です。
治具が目一杯入った所の位置が設計値。

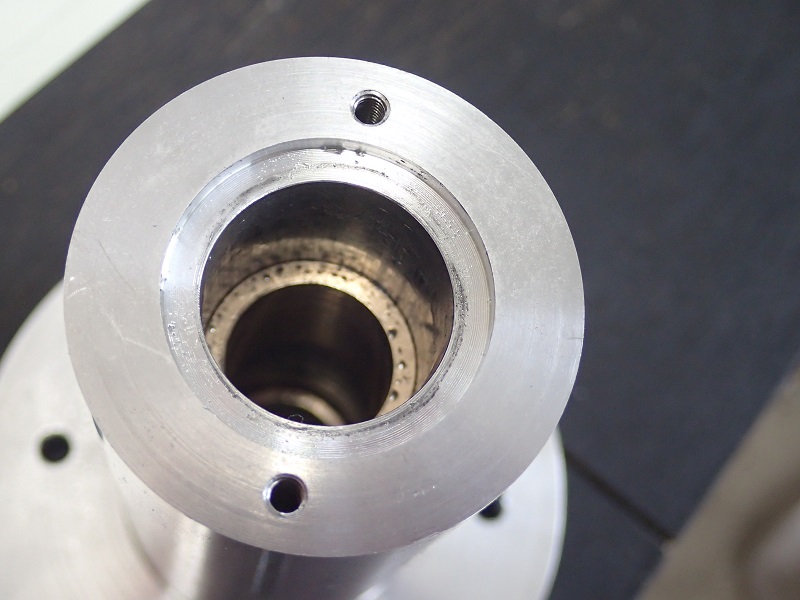

上側。
２mm奥へ入っています。

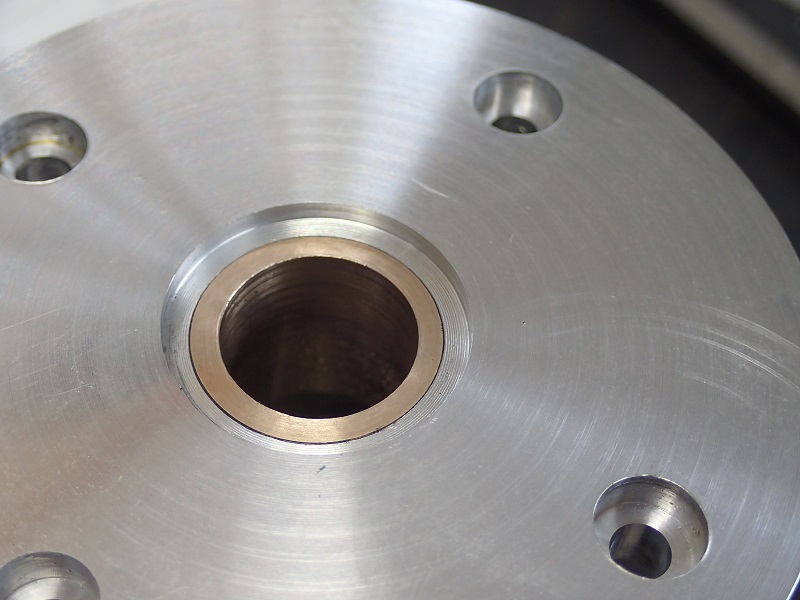

下側。
エーート、何ミリだったか・・？（図面を見れば判るんですけどね、汗）。
シャフトは出来上がっていますので、完成と言いたいのですが、もう一つ樹脂製のカラーを作ります（以前から作っていたのですが本邦初公開）。
最後にこれに掛かろうとしたら、脚がギブアップ（体重を殆ど片足で支えていますからねー）。
と言う事で、続きは明日です。
