只今の作業机の上。
ドライブアンプです。
昔からのお客様なら、直ぐに理解出来ますが、世の中にないアンプです。
要はパワーアンプのドライブ段だけを独立させた物です。
オーディオ機器間の配線。出来るだけ短くしたい。
と言ってスピーカーの直ぐ近くにアンプ、プレーヤーを置く事は無いですよね。
少なくともプレーヤーとプリアンプはリスニングポイントの直ぐ近くに置きたい。
そう成ると、パワーアンプをプリアンプ側に置くのか、スピーカーの近くに置くのか・・？
要はプリ、パワー間を延ばすか、スピーカーケーブルを延ばすか・・・・・。
此れを散々考えました。勿論実験も・・。
で、出た答えは、パワーアンプ内のドライブ段とパワー段の間を延ばす。
此れが電気的に一番理にかなっているのです。
そんな訳で、張り切ったピンキー君はVT２５を２段増幅と言う贅沢なアンプを作りました。

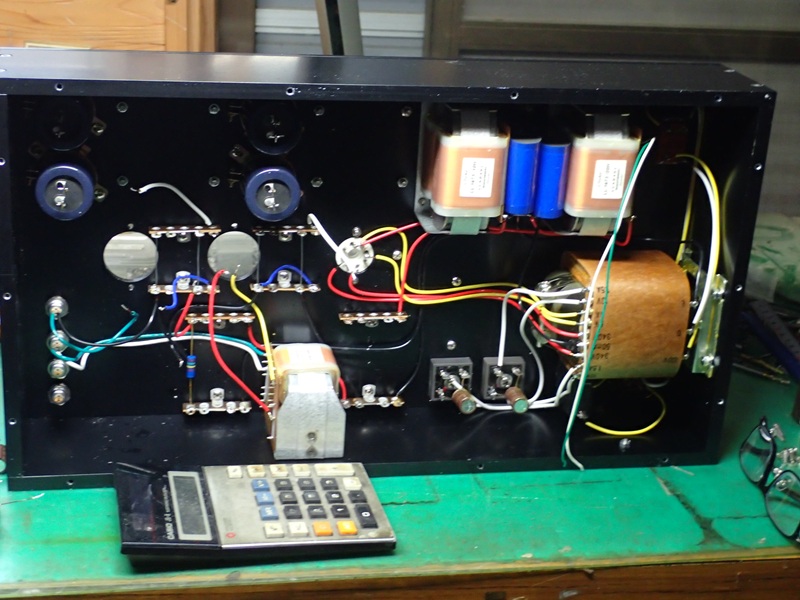

写真のアンプがそれです。
で、今回はオーバーホールと言う事で預かったのですが、話がどんどん進み、大改造へ・・。
イヤ、実は此処へ引っ越して直ぐ、僕の使っていたドライブアンプを改造したのです。
結果は大成功。
其れと同じ改造を・・・・・・・。
VT２５をECC９９へ交換。μが大きいので９９なら１段増幅で行ける。
余った真空管ソケット。其処へもECC９９を取り付け、逆相アンプにする。
勿論実験は、最初は単に９９を１段使った物で、VT２５とECC９９の鳴き比べ。
９９の勝ち。
その確認をしてから逆相アンプへ行きました。
現在僕が使っているドライブ段内蔵のプリアンプ。このドライブ段はこの構成なのです。
可成りの大改造に成りますが、過去のデーターが有るので悩みは少ないです。
現在、必要なトランスの入荷待ち。其れ迄に改造を終える予定です。
