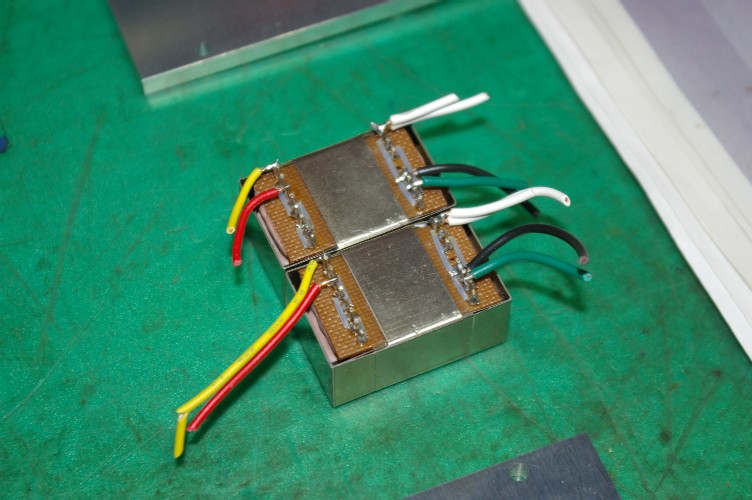

昨日伺ったお客様の所から、写真のトランスを受け取ってきました。
今迄使っていたパワーアンプがお蔵入り（僕が作ったんじゃないですよ、笑）。
そのアンプのチューニングで、入力トランスを入れました（其れは僕）。
僕のアンプの入力に活躍しているトランスです。
アンプが寝てしまって、そう成ると入れたトランスが勿体無い。

実はこのトランス。CDプレーヤーとアンプの間に入れてライントランスとして使っても良いのです。
実際に使っている方、多々。

それじゃ、ケースに入れてライントランスにしましょう。と言う事で預かって来たのです。




出来上がっては見えない拘り。

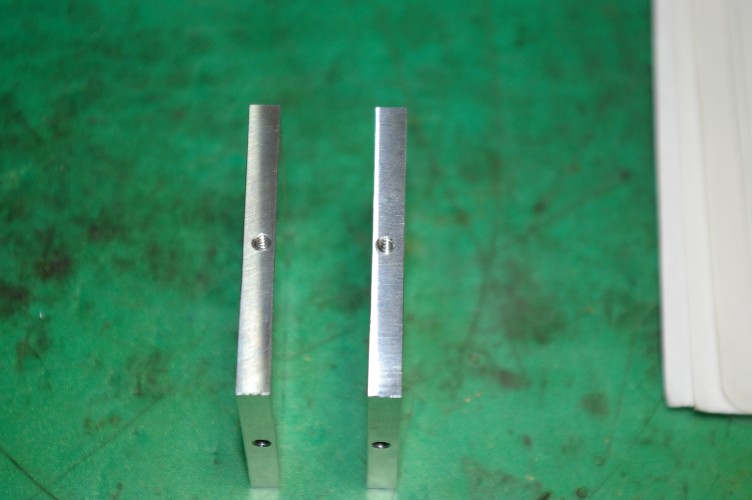

５mmのアルミに３mmのネジ穴を切るのですが、板厚中心にあけると、ネジの頭がシャシの外側に若干飛び出すのです。
ハッキリ言ってかっこ悪い。

出ない様に、内側に０,５mmずらしてネジ穴をあけるんです。
そうすると内側はネジ穴中心より２mm。
３mmのネジを切りますから、残りの板厚０,５mm。
こんな加工も、平気で出来る様に成りました。

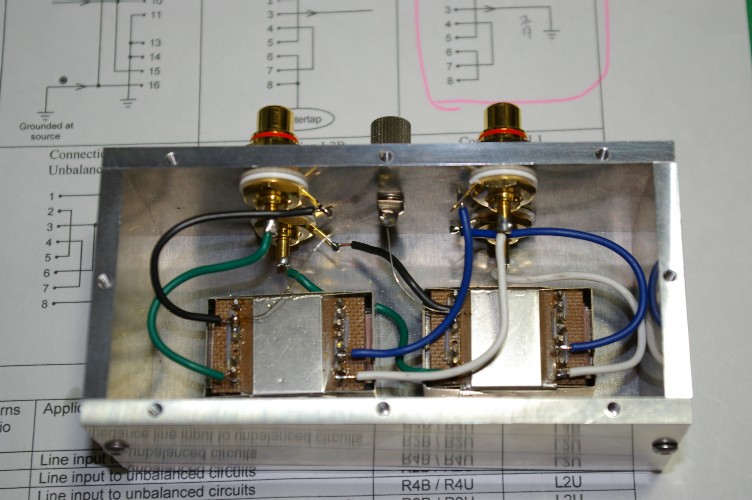

内部配線が終った所。
で、気付きました？
ライントランスなのにアース端子が付いているのを。
一般にMCトランスには付いていますが、ライントランスには無いですよね。
でも其れはブッブー。
信号電圧が高いので、目立たないだけ。ハムを拾っています。
トランスの１次側と２次側は別回路。の基本を理解していない証拠。
でも、市販のライントランスにアース端子が付いているの見た事無いなー・・・・・。
実際にメーカー関係の人と話してみても、アースを本当に理解している人・・・・・・・。
製品の内部写真を雑誌に載せて、アースが判っていないのを平気で晒している人多々。
まあ、愚痴を言っても仕方が無いのですが・・。
でも、何も判らないユーザーにそう言うのを渡してお金を取るなんて・・。

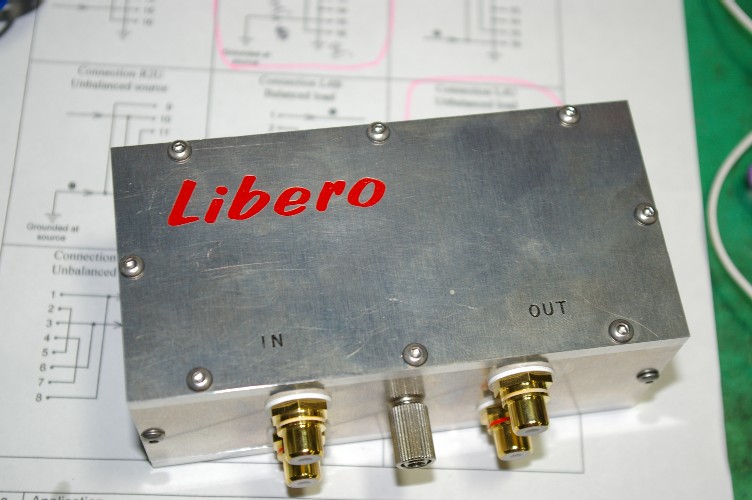

完成です。
ロゴがカッコイイーーー（笑）。

最近乗り回しているスズキのバイク。
こいつにも、このロゴを入れちまおうかなー（BMには入っています、笑）。
