ボチボチと始まりました、ギヤボックスの製作。

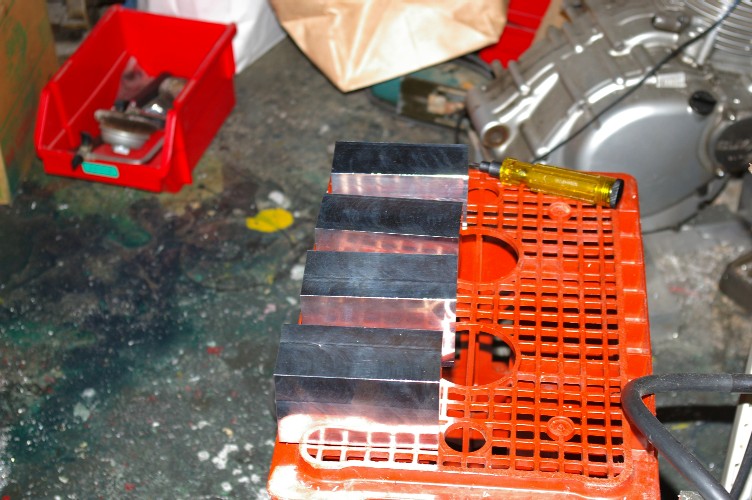

４個のアルミブロック。２台分の材料です。
購入するアルミブロック。二面間の平行度だけ信用でき、それ以外は全然信用出来ない精度です。
此れを６面全ての制度（直角度、表裏の平行度、各面のサイズ）を出しませんと、この後の切削精度は保障出来ません。
何事も下準備なんですね。
兎に角、こんな切削。切削時間よりもフライスの掃除の方が大変。切削屑（切り粉）を挟んでしまうと、その分精度が狂うのです。
材料の向きを変える度に、兎に角掃除。
更に上下のブロックの厚み。上下に掛かってアクリル板でオイルを抑えますので、厚みの誤差を最小にしないとオイル漏れが待っています。
つまり上下の厚み切削は、セッティングを弄らないでの切削をしないとオーマイゴット。
今回の２組の材料。４個とも同じ厚みに合わせていますので、どちらの材料と組み合わせても大丈夫。
この様な単純な形でも、切削順序を間違えると、精度が出ません。頭がスッキリしていないと無理なんです。
今日は今一の頭の状態。此れは体調を崩す前に削り終えています。続きは体調を完璧にしてからですね。
