タンノイの修理の続きです。
昨日は野暮用で一日出かけてしまい、帰った頃はクタクタ。
こんな状態での修理はやばいんですね。
と言う事で、音楽も聴かずバタンキュウ。
今朝は早速ネットワークの分解。

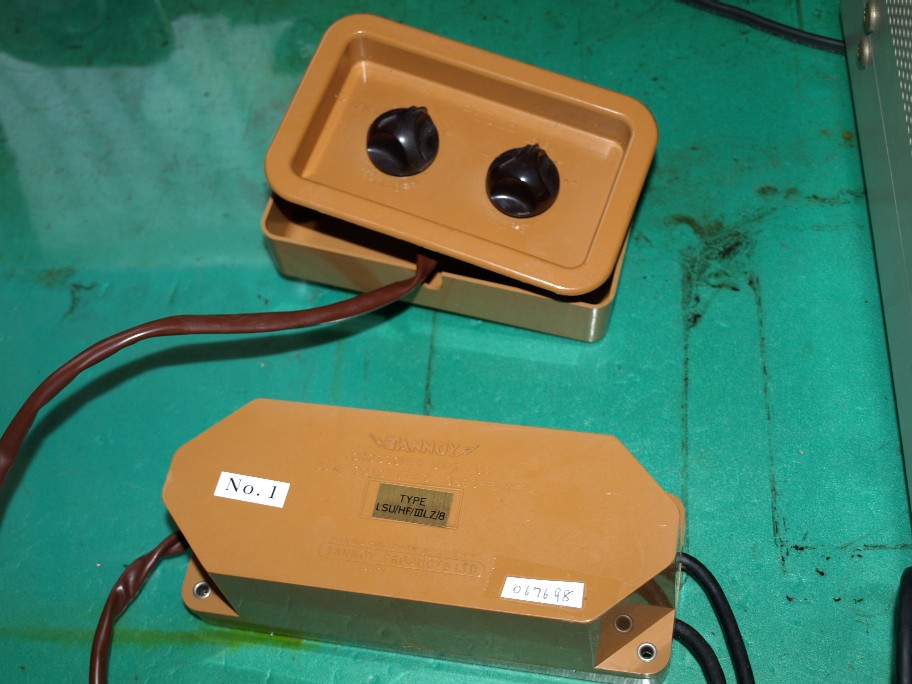

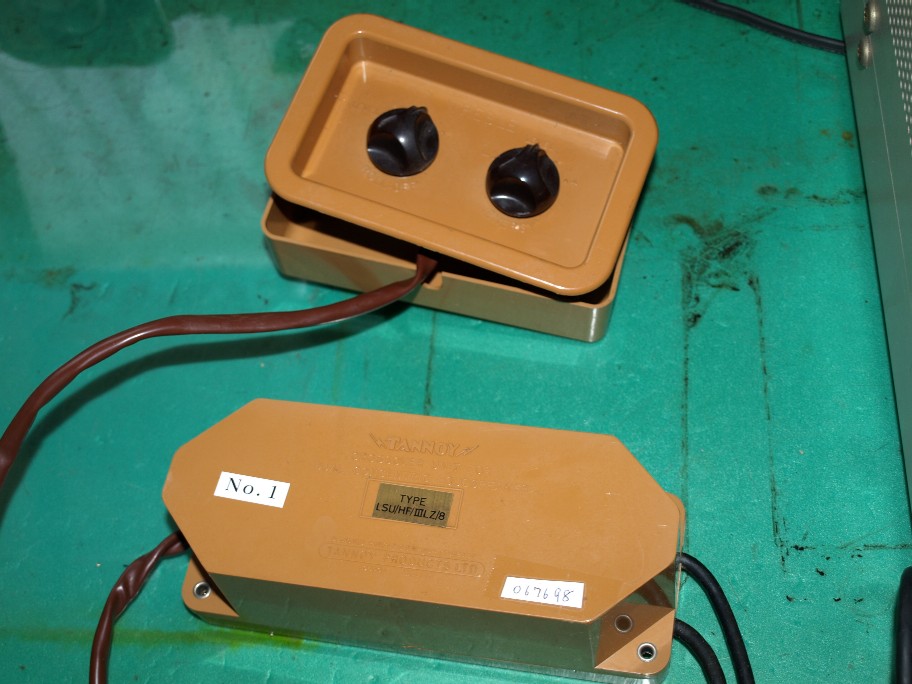

此れがタンノイのネットワーク。下の箱がネットワーク素子。上がレベル調整ボックス。

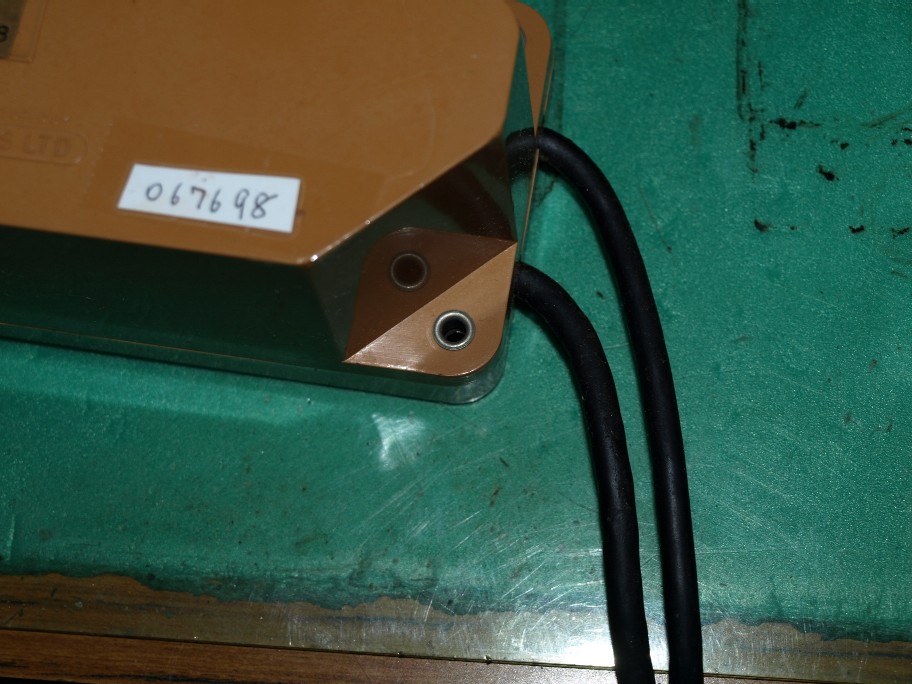

ネットワーク本体はリベット止めで分解不可能。絶対に永久に壊れない自信が有ったのでしょうね。
マッキンやマランツの真空管ソケットの様に・・・・・・（もの凄い皮肉、笑）。
えーー。リベットを破壊します。

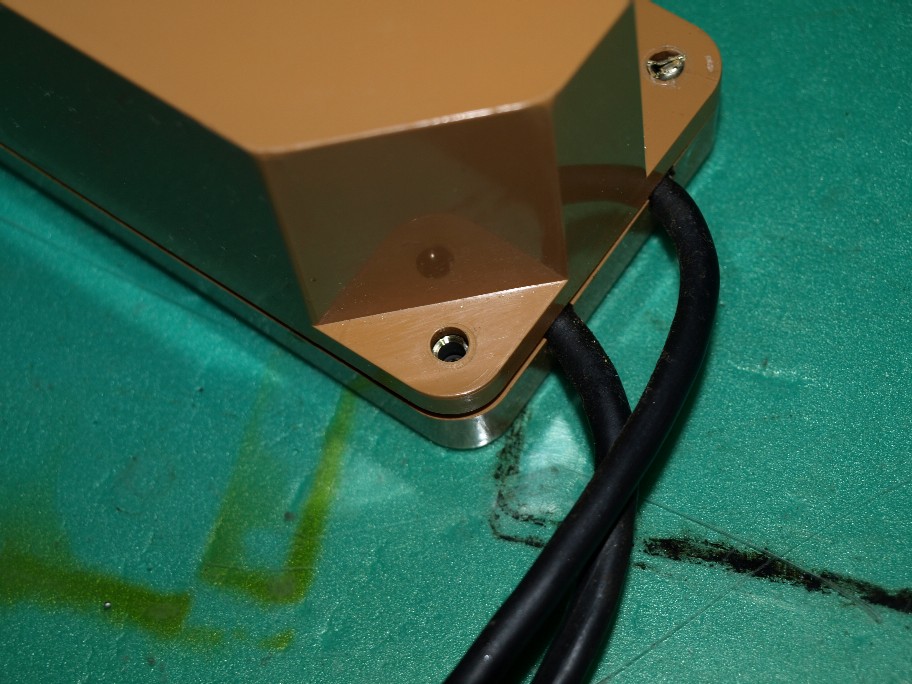

ドリルで揉むとリベットが空回り。まあ真鍮の柔らかなリベットですからニッパーで切っても何とか成ります。

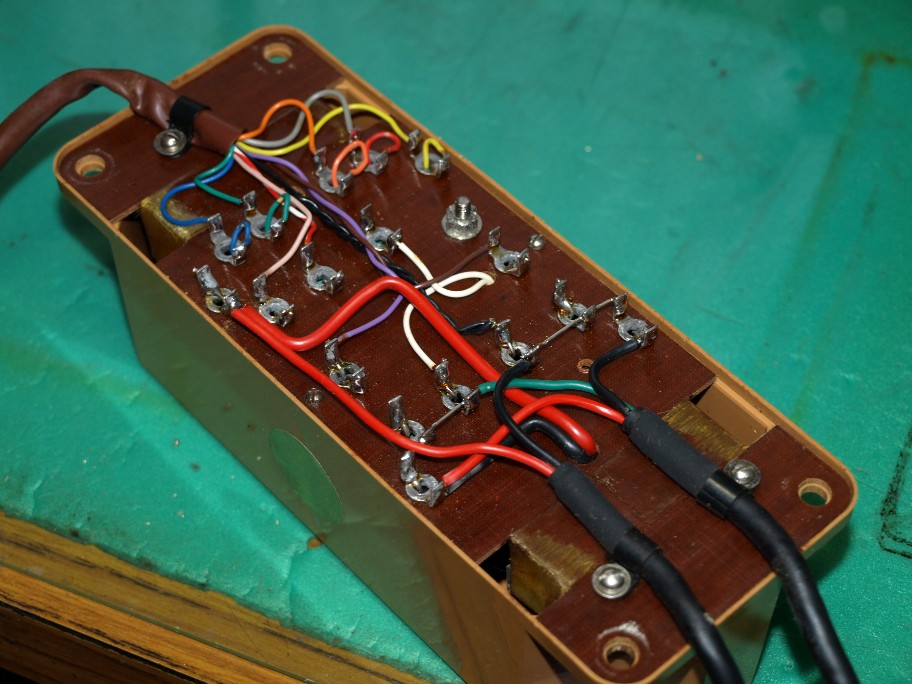

蓋を外すとこの通り。この時代は基板を使わないで手配線。

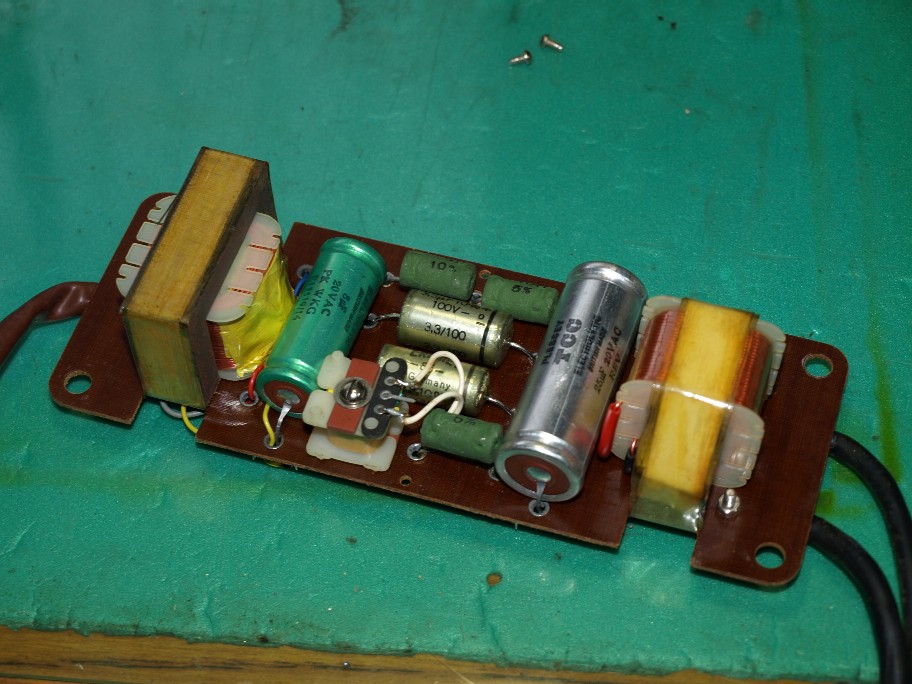

箱から外した状態。此れで全てのパーツです。
今回は低域側（ウーハー側）に異常が出たのですが、その出方が面白い。
ネットワークの不良はコンデンサーが原因の場合が殆ど（特にこの時代のフィルムコンを使っていない物は）。
で、コンデンサーの不良の大半が容量抜け。
ウーハーの場合コンデンサーが抜けるとウーハーの高域下降が充分に下がりません。
今回の場合３００～５００Hzのレベルが下がり、波形も乱れるんですね。
ひょっとして？でもまさか・・・・・・・。

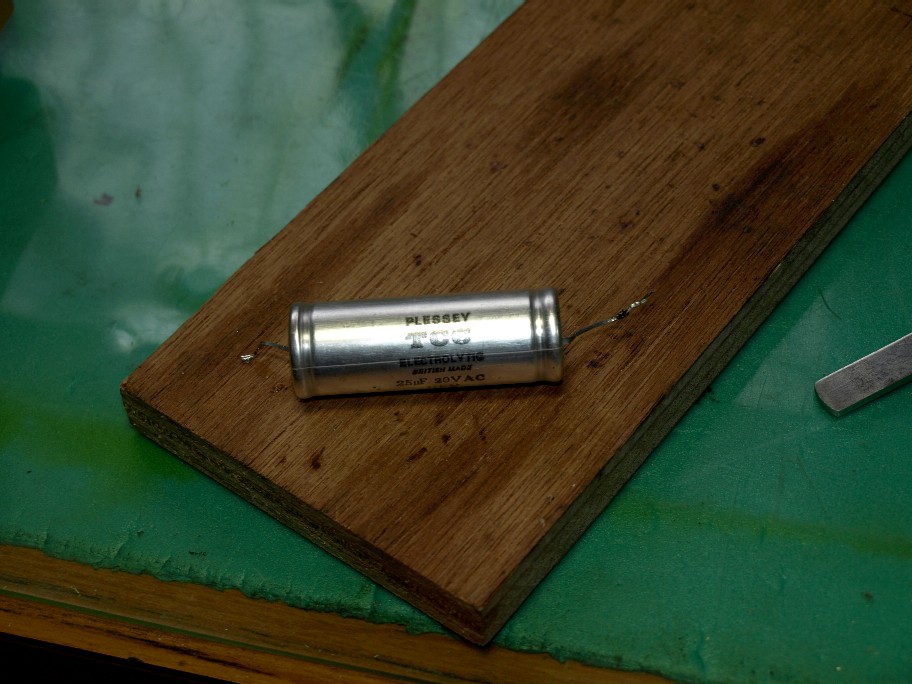

犯人はこいつ。で、テスターで測って納得。初めての経験です。容量が抜けるんではなく増えていた（大笑）。
此れなら測定での症状も納得。でも容量の増えたコンデンサーって初めてで・・・・・。
ひょっとしたら新品からかも知れません。
このコンデンサー、ノンポーラ（極性の無い）ケミコンです。
ケミコンの規格でマイナスは厳しいのですが＋側には２００%までOKなんですね。
つまり表示の倍の容量まで規格内。
今回の測定結果。
２５マイクロ表示に対して６４マイクロ有りました。
緩いケミコンの規格でも完全にブッブー。
まあ、４０年以上経っているケミコンに文句を言う方が間違っています。
特に当時モノでは・・・・・・。
さて２５マイクロなんてフィルムコンはでか過ぎて入らない。
ノンポーラのケミコンを作ってしまいましょう。
