ギヤボックスの底板への穴あけ（タップ立て）が終り、組み立て開始です。
勿論ネジ穴の位置も1/100単位の誤差で開けています。

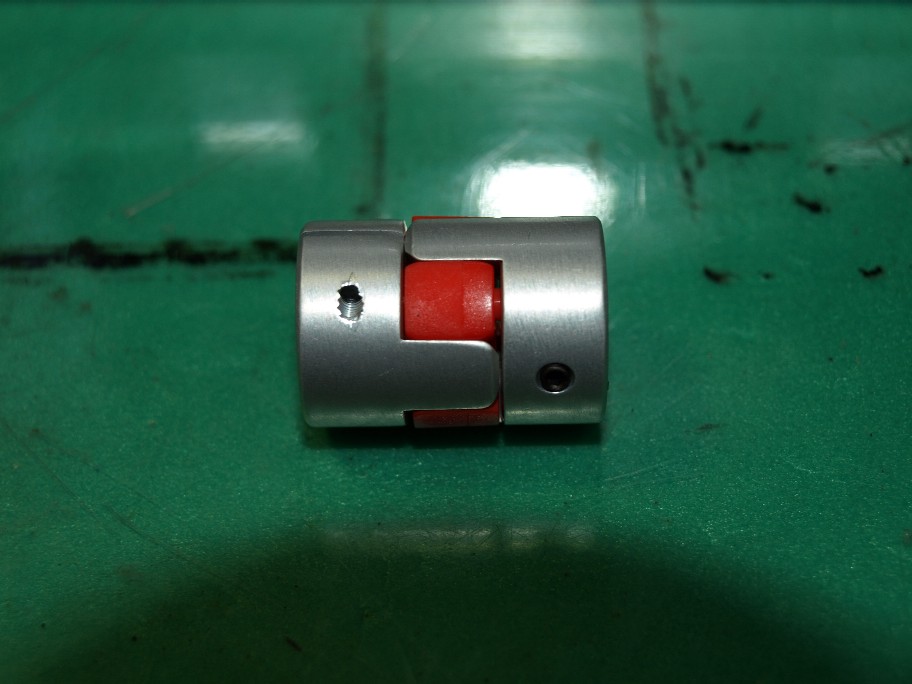

で、問題のフレキシブルカップリング。
両端の金属の部分をシャフトに固定。赤い樹脂で金属同士を結合しています。

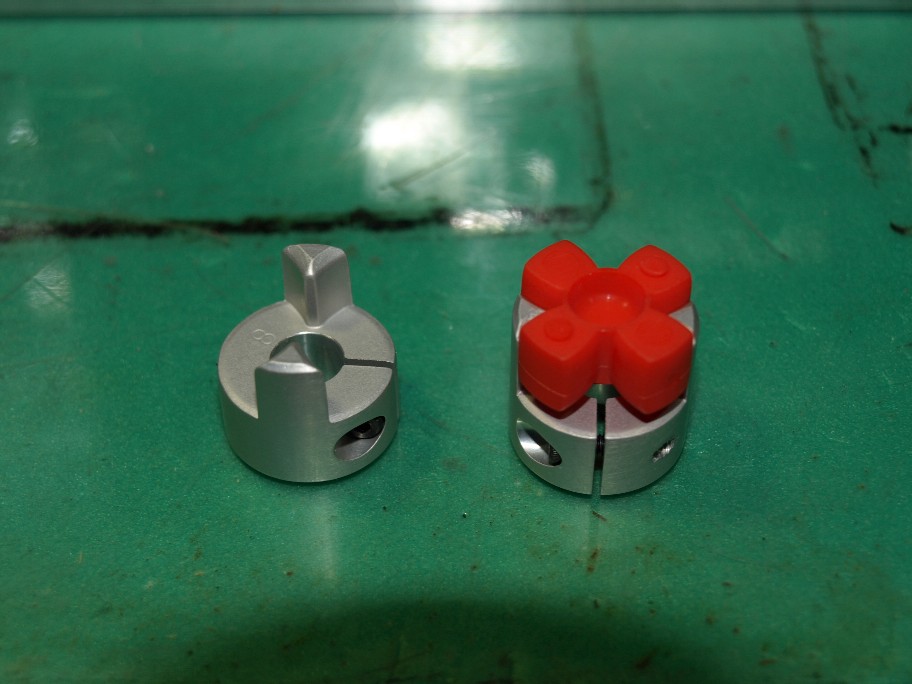

分解するとこんな感じです。

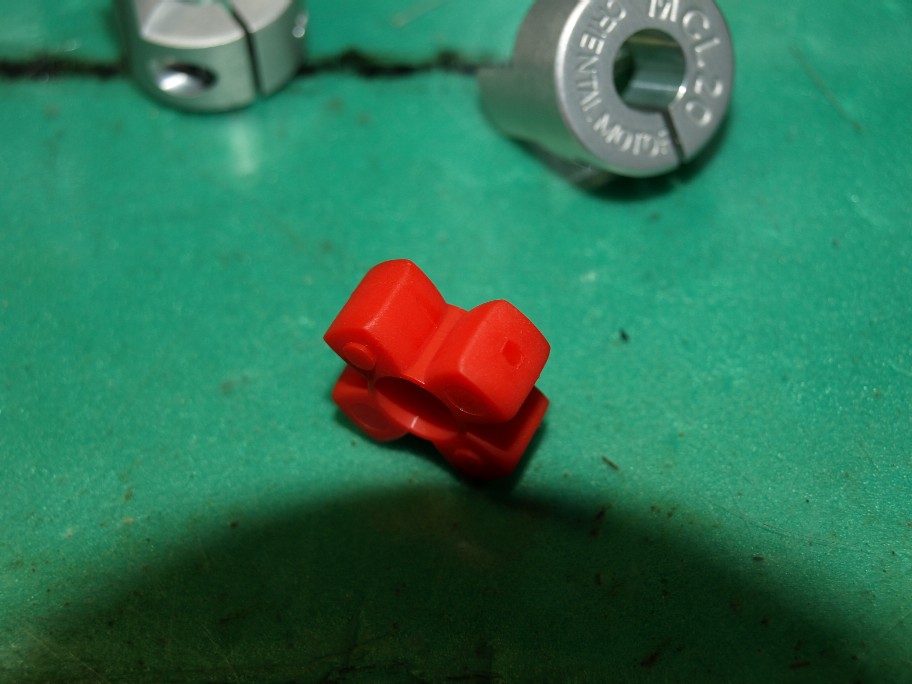

中間の樹脂パーツ。金属に挟まる部分が太鼓状に成っているのが判るでしょうか？
この緩やかなRが有るから金属パーツが僅かに首を振れるんですね。
と言う事は金属と樹脂との接触は滑り易い方が良い。
その方が首を振る時の抵抗が少ないのです。

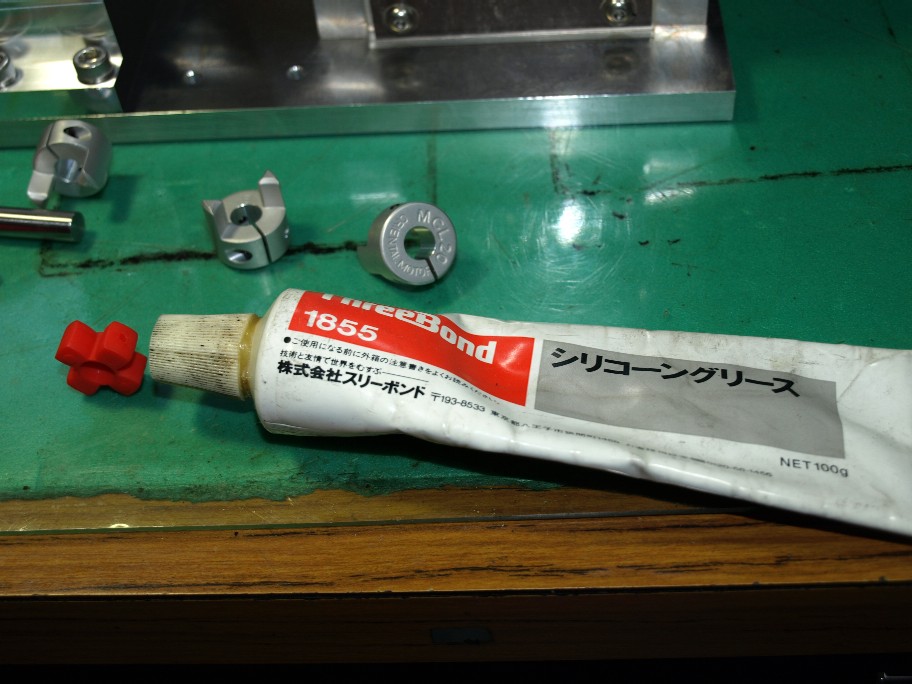

お馴染み、シリコングリス。こいつはゴムや樹脂を侵しません。見た感じでは樹脂は耐油性が有りそうですが油断大敵。
こいつを樹脂と金属の擦れ合う部分に薄っすらと塗ります。塗る過ぎると遠心力で飛び散るだけなので兎に角薄っすら・・。
更に大事なのがこの時にゴミを混入させない。ゴミが入るとグリスを塗る前よりも抵抗が増えますし、樹脂を痛めます。
この辺の整備や組み立てをする時の勝負は何度手を洗うか。
ですから、この類の仕事は出先ではやりません。
チョクチョク手を洗うのなんて無理ですから・・・・。
そう言えば他の仕事も出先では殆どしなく成りました。
キッチリした仕事は自分の作業場で無いと無理なのです。
現地での仕事。とりあえず音が出ましたレベルのやっつけ仕事と思っています。
僕はやりたくない。

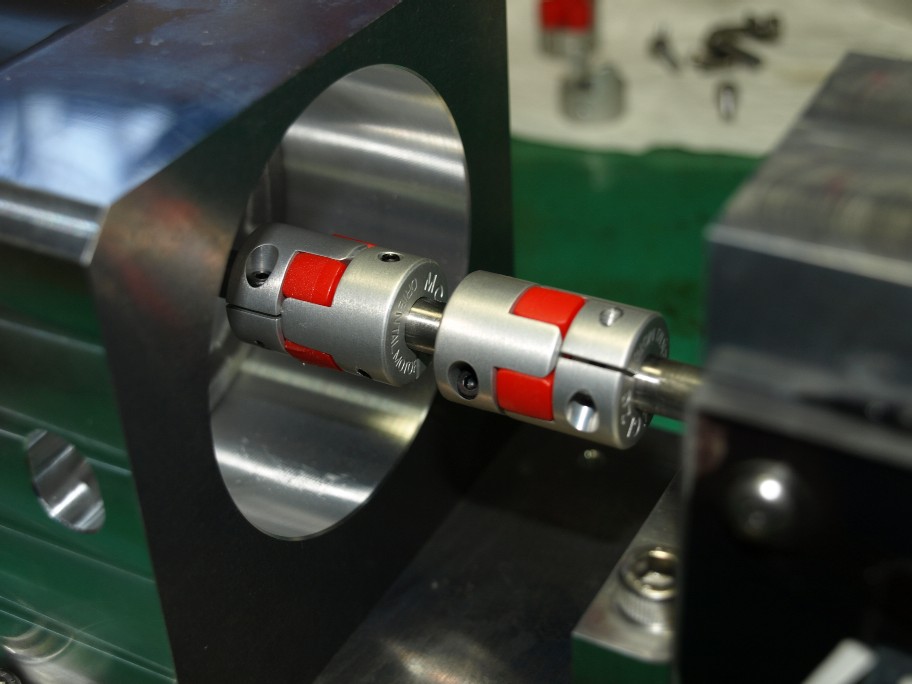

組み上がったダブルカップリング。
勿論位置出し冶具を使い、モーターとギヤボックスのシャフトの直線性はキッチリ出して有ります。

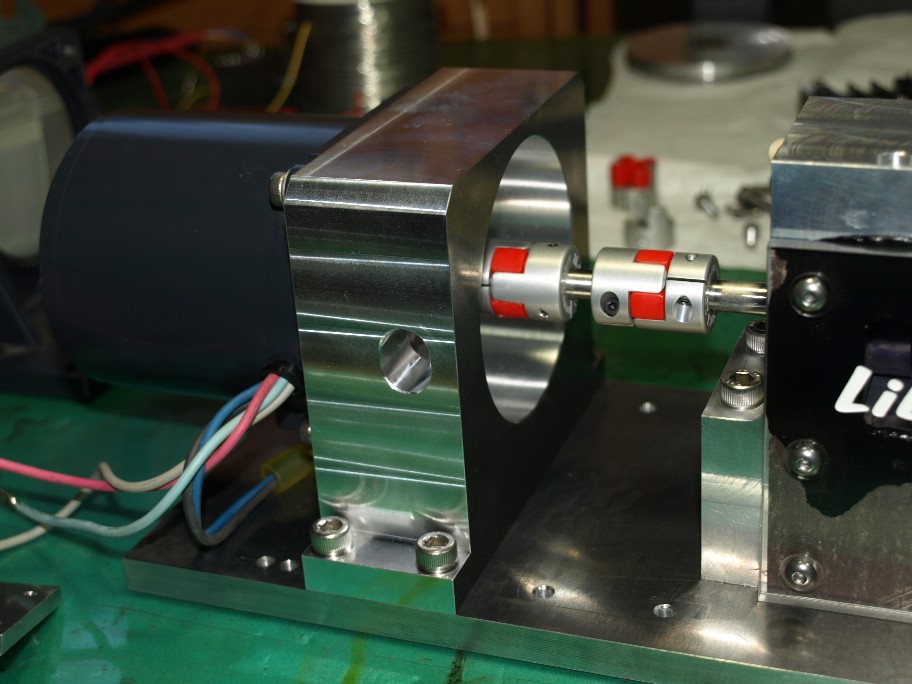

モーターブラケットの側面の楕円の穴。
位置出し冶具やカップリングの取り外しの時に工具を差し込む穴。
最初の２個にはこの穴が無かったので取り付けには一苦労。
勿論時間は掛かりましたが位置はバッチリ出しましたよ。
そんな苦労が次のアイディアの種に成るのです。

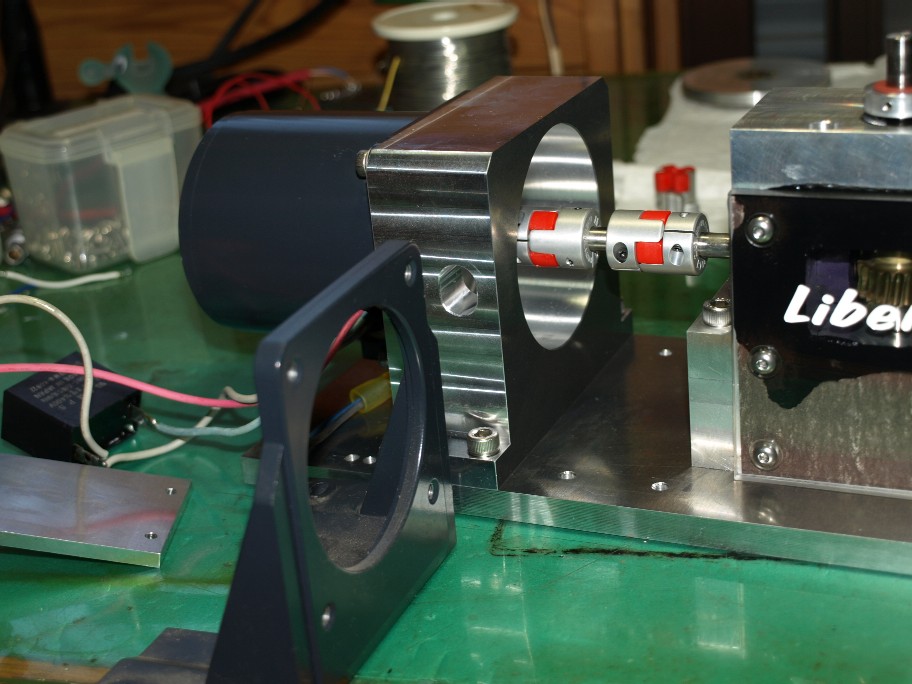

取り外したメーカー純正のモーターブラケット。
強度、精度共に今一（イヤ、今二、今三かな？笑）。
今回ギヤボックスを預かったのは、このブラケット交換が目的。
かなり遊んでしまったので時間は大幅にオーバー。
でも良い機械が出来たので、僕は満足です。
