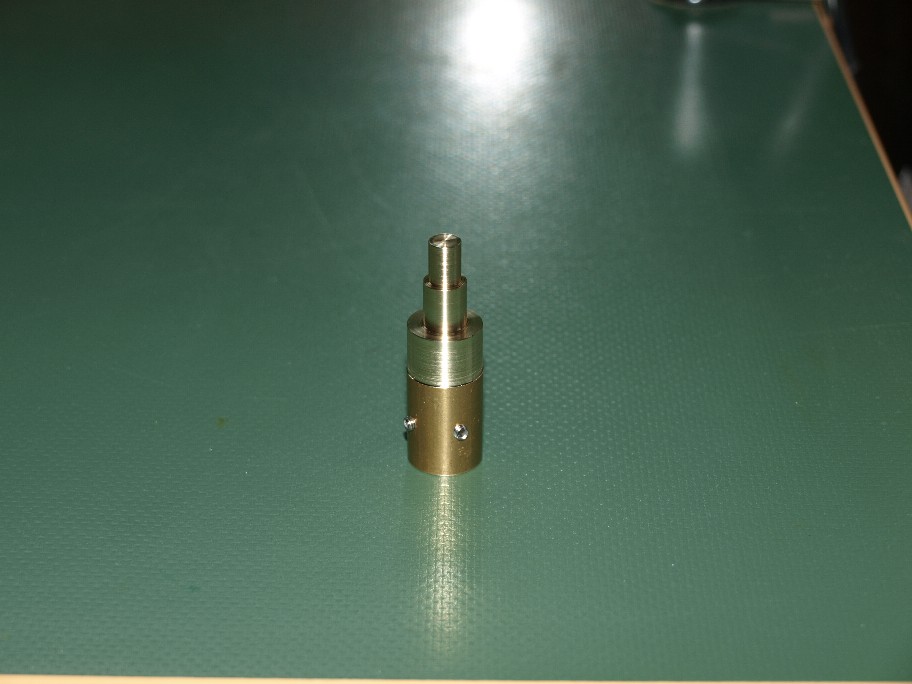

出来上がったプーリー。
出来上がった写真では苦労は判りませんよね。
このプーリー加工での問題点。
プーリー下側にはモーターシャフトの穴が開いています。
問題はこの穴とプーリー外周の中心を如何に合わせるか？
丸棒をチャックに咥えて穴を開け、裏返しに咥えて外周を削りますか？
簡単に5/100位は狂います。
今回参ったのはモーターシャフトの径。７,９３mm。
オイオイ・・・。
で、まず同じ径の丸棒（ゲージ）を作ります。誤差は5/1000以下。
このゲージを当てて穴を仕上げます。

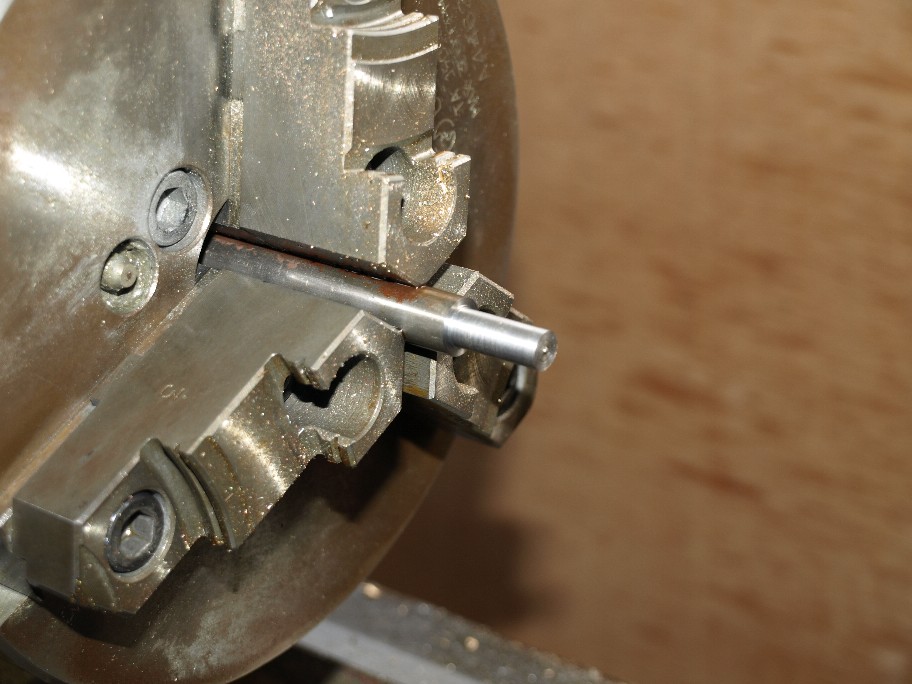

穴加工の終わった丸棒を逆さに咥え、プーリー外周切削。
この時狙いの寸法よりも０,５程度太く削ります。
終わったら、シャフトに取り付けるネジ穴を横から開ける。
これからがノウハウ（笑）。
再び鉄の丸棒からモーターシャフトとドンピシャリの径を削りだし、此処へ荒削りのプーリーを取り付けるのです。
こうすれば穴に対してセンターが出た状態でプーリーがつくのですね。
この状態でプーリー外寸を仕上げて完成。
こうすれば穴と外径の中心はピッタシカンカン。
今回の最終組み立てはお客様ですので、僕の作業は此処まで。
外寸は元のプーリーの外径に対して１,２倍で削りました（誤差1/100以下、笑）。
