LX38

BLOGネタとしては最適な修理依頼が入ってきました。
僕の仕事は一応メーカー。
結果、同じ物を作ります。
製造過程は一度しかネタに成らない。二度目の製作はアップしてもつまらない。
修理ネタは同じのが無いので面白いのです。

今回、まな板に乗るのは有名なLX38。
真空管アンプでプリメインと言う、かなりの少数派。
でも、歴史の有るアンプで、初代のSQ38から長年続いたアンプです。

後年リバイバルで発売された38はフォノイコライザーが半導体で、チョットなんだかなー?のアンプに成り下がって、時代の移り変わりを嫌と言うほど見せ付けてくれました。

かなり丁寧な使われ方をされていたみたいで、埃を除けばグットコンデション。
と言っても、20年以上経っているアンプです。しかも高温にさらされるプリメインアンプ。

ここ数年は全然使ってなく、最近使いたくなり、メンテを依頼されました。

この様に古くなったアンプを再使用する時には、動作のチェックは欠かせない作業です。

ひとつ間違えると、煙がポッ。その辺なら可愛いですが、ナンカスピーカーが焦げ臭い・・・・・・・。

半導体アンプと違い、DC漏れは無いとお思いですか?

もしそうなら甘ーーーーーい(笑)。
OPTのリークで、タンノイのウーハーを飛ばした方が現実にいます。
ダミー抵抗を付けての動作チェックは欠かせないのです。
古いアンプは何が起きてもおかしくない、の心積もりが大事です。


LX38

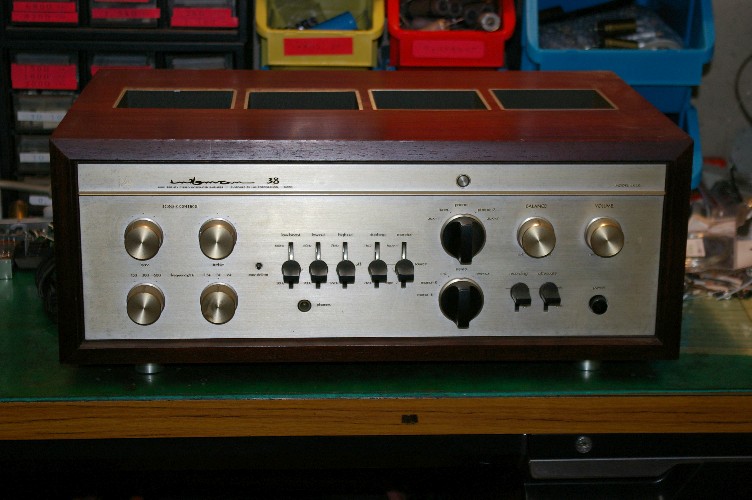

オプションのウッドケースを外します。
外すネジは底面の6本。四角い大きなワッシャーで止めて有りますので、すぐに判ります。
そのネジを外したら、アンプ本体をケース前方に引き出します。


LX38

LX38

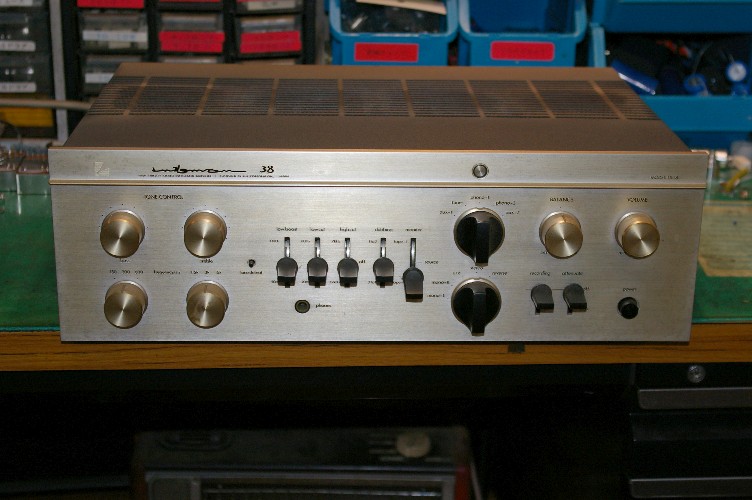

外カバーを外しました。
カバーは上下の二枚に成っています。
まず、下側のカバーを止めているネジを全て外し、下カバーを外します。

下カバーを外すと、隠れていた上カバーの止めネジが顔を出します。
そのネジも全て外し、上カバーを外します。

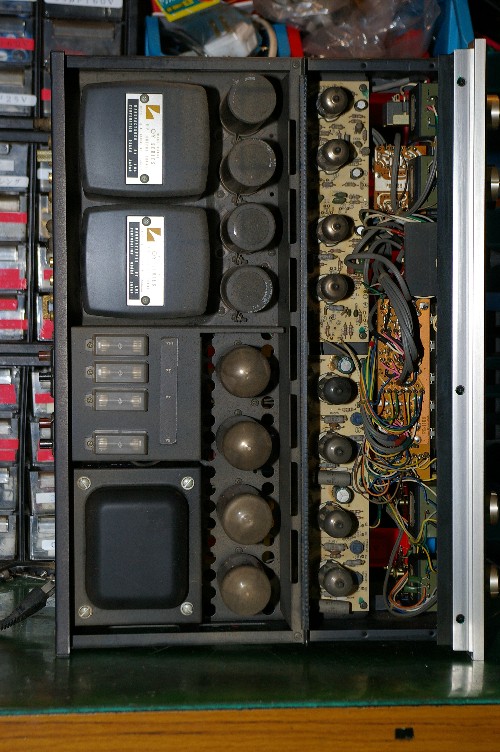

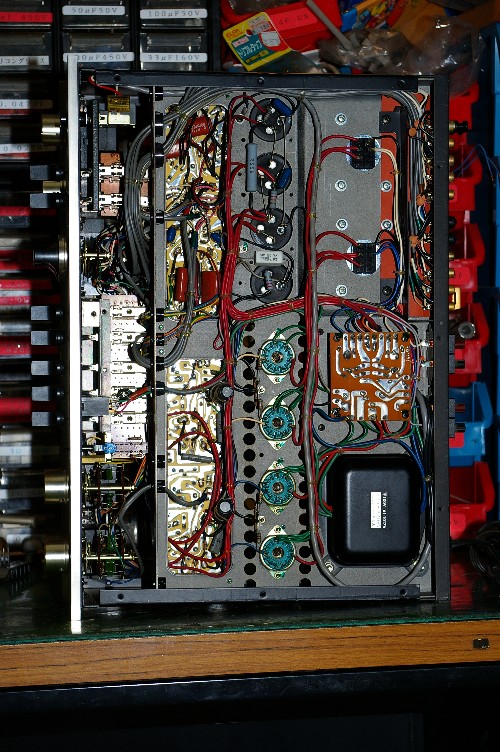

内部の状態も大丈夫の様。

もし有るのでしたら、この状態でコンプレッサーの高圧エアーで埃を吹き飛ばします。

真空管アンプ内の電圧はかなりの高圧。
湿気を吸った埃は、リークの原因に成りかねません。
特に、ヘビースモーカーの方は要注意。

このアンプには煙草のヤニは皆無。
修理屋さんには有り難いアンプです。

で、すぐに通電するのは素人修理。
まず、肉眼で徹底的にパーツをジロジロ。
高温で変色したり変形しているパーツが無いかのチェックです。
