今日はCDプレーヤーの改造だけで終えるつもりなのでノンビリと作業をしています。
で・・・・。

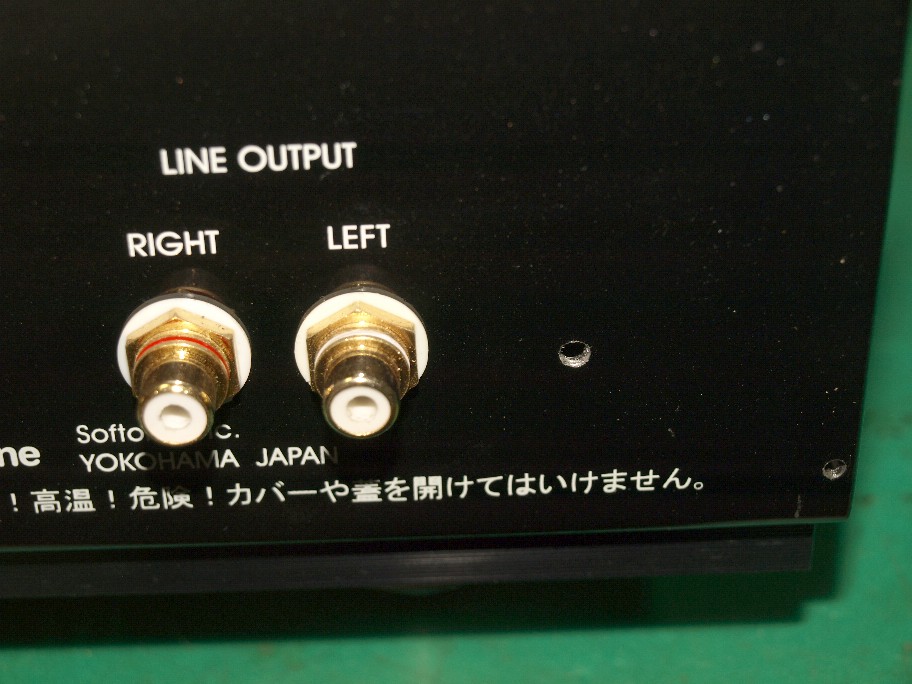

出力ピンの隣に開けられた穴。何に使うのでしょうか？
答えは・・・・。

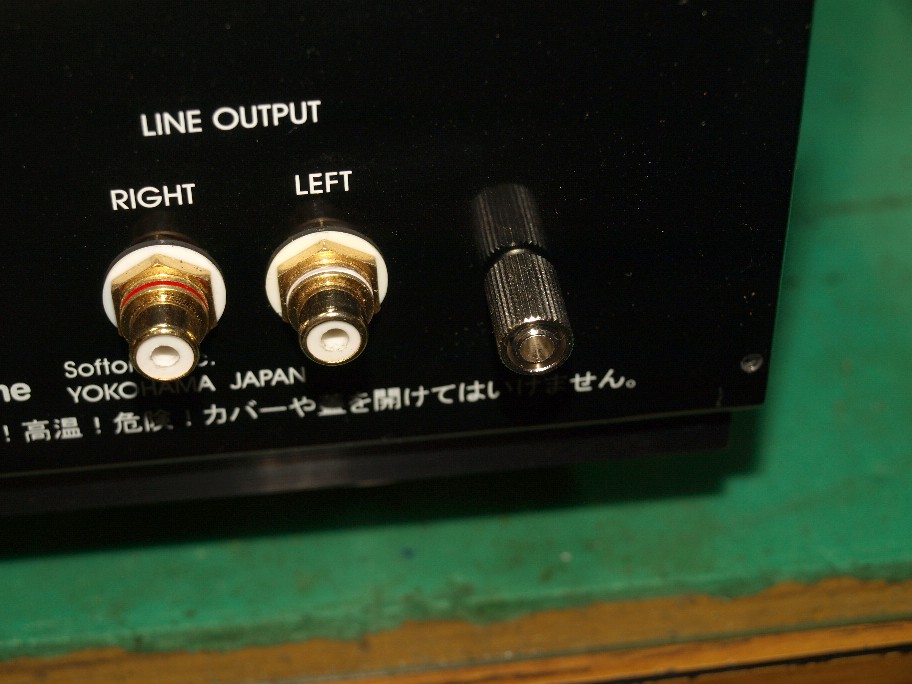

CDプレーヤーには普段付けられないアース端子です。
なぜ必要かは・・・・。

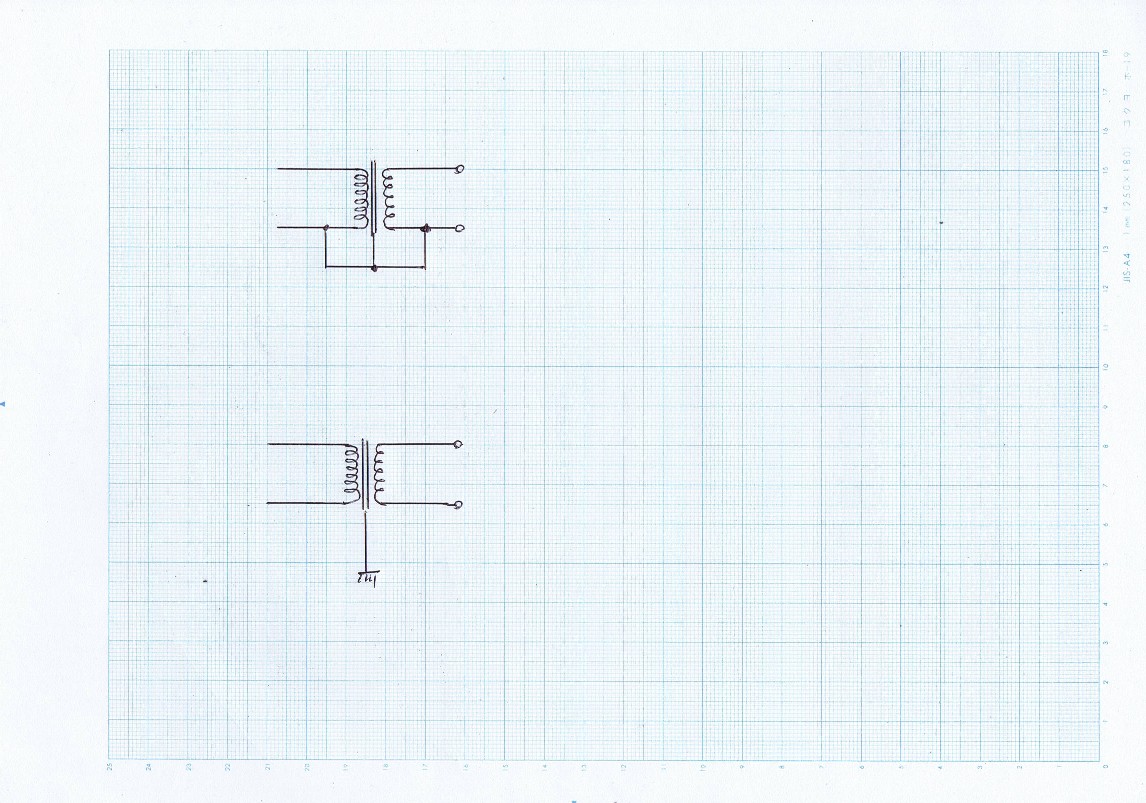

上が間違った配線、MCトランスと同じです。
トランスの一次側と二次側は別回路と言うのが基本です。
上の配線ではアースが共通に成ってしまうんですね。
下の回路ですとCDプレーヤーとプリアンプのシャシ同士を同電位に出来ません。
其れを解消する為にアース線を引くのです。
トランスって使い方を間違うと『音は出ますが』と言うレベルに成ってしまいます。
この辺を考えながら使うトランスは面白いかなと・・。
１７：００に音が出ました。
まだ半田が新しいので例のガサガサした音です。
明日の夜には本調子が出るかと。
で・・・・。
出力ピンの隣に開けられた穴。何に使うのでしょうか？
答えは・・・・。
CDプレーヤーには普段付けられないアース端子です。
なぜ必要かは・・・・。
上が間違った配線、MCトランスと同じです。
トランスの一次側と二次側は別回路と言うのが基本です。
上の配線ではアースが共通に成ってしまうんですね。
下の回路ですとCDプレーヤーとプリアンプのシャシ同士を同電位に出来ません。
其れを解消する為にアース線を引くのです。
トランスって使い方を間違うと『音は出ますが』と言うレベルに成ってしまいます。
この辺を考えながら使うトランスは面白いかなと・・。
１７：００に音が出ました。
まだ半田が新しいので例のガサガサした音です。
明日の夜には本調子が出るかと。
