可也悪い頭を捻っていますアームリフター。
なにしろ初めての加工が目白押し。
材料に何を使うかもやって見ないと判らない状態なのです。

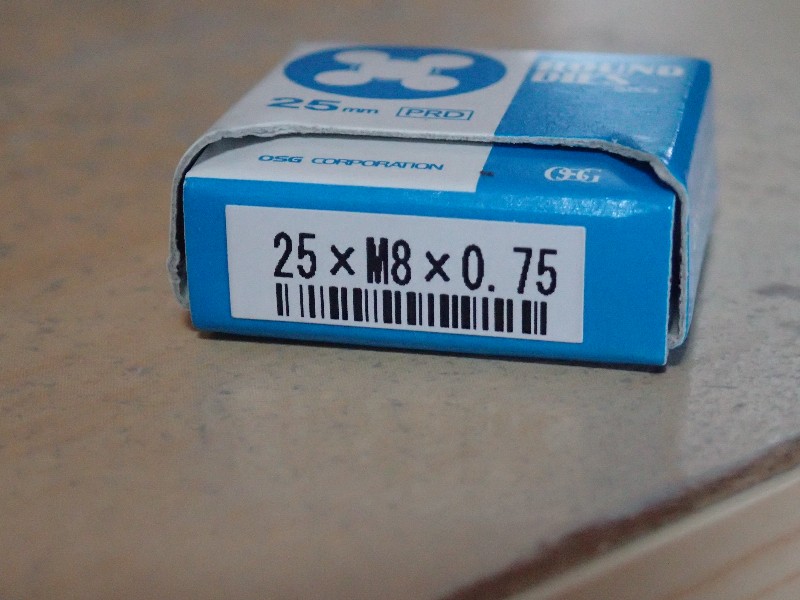

今日届いた工具。
箱に入ってちゃ判りませんよね。ダイスです。要は雄ネジを切る道具です。
今回、内径５、外径８と言うパイプの外側にネジを切るんですね。
外径８ですのでM８のネジを切る事に成ります。
問題はそのM８。ネジピッチが１,２５と言うのが標準ネジ。
パイプの肉厚は１,５。其処へピッチ１,２５のネジを切ったら・・・・・・。
谷の部分の肉厚は殆ど無い。くっついているスプリングみたいに成っちゃうんです。
こんな時に使うのが細目ねじ。M８の細目は普通ピッチ１ですが、なんと０,７５と言う規格が有るのです（普通は使わない）。
この規格に気づかせてくれたのは壊れたオーディオテクニカのエアーリフター。これが使っていたのです。中古のリフターでしたのでそのナットが不足していて散々探して手に入れました。
探すと言ってもネットですから本当に便利な世の中に成ったものです。
昔でしたらネジ屋さんをはしごしても見つかったかどうか・・？（取り寄せを頼んだら一箱単位に成りますからね。最低５００個）
テクニカの時はナットの購入だけでしたが、今回はパイプを作らないといけないのでダイスを購入した訳です。
さて、ここからが問題。パイプの材質を樹脂にするか金属にするか？
テクニカはアルミを使っていました。僕はMCナイロンで作ってみるつもりです。
理由は内部に入るシャフトとのフリクション。樹脂の方が圧倒的に少ないですし無潤滑で使えます。アルミですとグリスを塗らないと無理なのです。
さて、ネジを切ってもMCナイロンの強度は大丈夫なのかな？
なにしろ初めての加工が目白押し。
材料に何を使うかもやって見ないと判らない状態なのです。
今日届いた工具。
箱に入ってちゃ判りませんよね。ダイスです。要は雄ネジを切る道具です。
今回、内径５、外径８と言うパイプの外側にネジを切るんですね。
外径８ですのでM８のネジを切る事に成ります。
問題はそのM８。ネジピッチが１,２５と言うのが標準ネジ。
パイプの肉厚は１,５。其処へピッチ１,２５のネジを切ったら・・・・・・。
谷の部分の肉厚は殆ど無い。くっついているスプリングみたいに成っちゃうんです。
こんな時に使うのが細目ねじ。M８の細目は普通ピッチ１ですが、なんと０,７５と言う規格が有るのです（普通は使わない）。
この規格に気づかせてくれたのは壊れたオーディオテクニカのエアーリフター。これが使っていたのです。中古のリフターでしたのでそのナットが不足していて散々探して手に入れました。
探すと言ってもネットですから本当に便利な世の中に成ったものです。
昔でしたらネジ屋さんをはしごしても見つかったかどうか・・？（取り寄せを頼んだら一箱単位に成りますからね。最低５００個）
テクニカの時はナットの購入だけでしたが、今回はパイプを作らないといけないのでダイスを購入した訳です。
さて、ここからが問題。パイプの材質を樹脂にするか金属にするか？
テクニカはアルミを使っていました。僕はMCナイロンで作ってみるつもりです。
理由は内部に入るシャフトとのフリクション。樹脂の方が圧倒的に少ないですし無潤滑で使えます。アルミですとグリスを塗らないと無理なのです。
さて、ネジを切ってもMCナイロンの強度は大丈夫なのかな？
