今回のパワー管は６５５０。
で、問題。足の配置はEL３４と略同じ。
EL３４は１番と８番ピンにカソードとサプレッサーグリッドが来ています。
一般に此処を結んで使用。
ところが６５５０はカソードとサプレッサーグリッド（正しくはビーム電極）が８番ピンに一緒に出ている。
まあイイヤ。とEL３４と同じに１と８を結ぶと中々面白い。
自己バイアスで使っているのでしたら、６５５０の金属ベースとシャシの電位を測って欲しい。
ね、電圧が出たでしょ。
１番ピンは金属ベースに繋がっているのです。

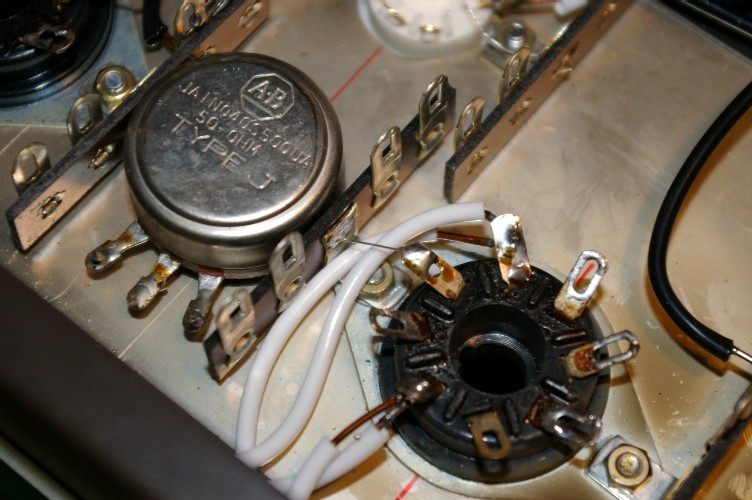

写真の様に、シャシへ落としましょう。つまらない事故に会わない為に。
[0回]
トラックバック() | コメント(2)
6550１番のアース
mini4312 KT88のときに言われましたっけね。
何の処理もしなかったので今度１番をアースしようと思います。
無題
ピンキー ダイナコはどう成ってたかな？
って持っている写真を見ましたが良く見えません（汗）。
なんも配線してないのかな？
メーカー製と言っても、所詮人間の作った物ですから、岡目八目で・・・・・（笑）。
僕のアンプも、人が見たら何と言われるか・・。
オット、追記です。
アンプはとりあえず動いているんですから、チョイ目をつぶり、ボクサーを早く動くようにしましょうよ。
９月には１０００kmツーリングの計画を立てています。mot氏にも火をつけようとしているのですが・・・・・。
mini4312 KT88のときに言われましたっけね。
何の処理もしなかったので今度１番をアースしようと思います。
無題
ピンキー ダイナコはどう成ってたかな？
って持っている写真を見ましたが良く見えません（汗）。
なんも配線してないのかな？
メーカー製と言っても、所詮人間の作った物ですから、岡目八目で・・・・・（笑）。
僕のアンプも、人が見たら何と言われるか・・。
オット、追記です。
アンプはとりあえず動いているんですから、チョイ目をつぶり、ボクサーを早く動くようにしましょうよ。
９月には１０００kmツーリングの計画を立てています。mot氏にも火をつけようとしているのですが・・・・・。
