僕のシールド線嫌いはご存知と思います。
元々使わない方が良い。とは思っていましたが、経験を積む程、シールド線の悪影響が見えて来たんですね。
イヤ、本当に信号回路にシールド線を使っちゃダメですよ。
今回のプリアンプ。プリアンプとドライブアンプを一体で作ったのは、接続ケーブル（シールド線）を無くしたかったのです。
使って良い場所は、インピーダンスの低い所だけなんですね。
で、今作っているドライブアンプ内に、一箇所だけシールド線を使っちゃいました（笑）。

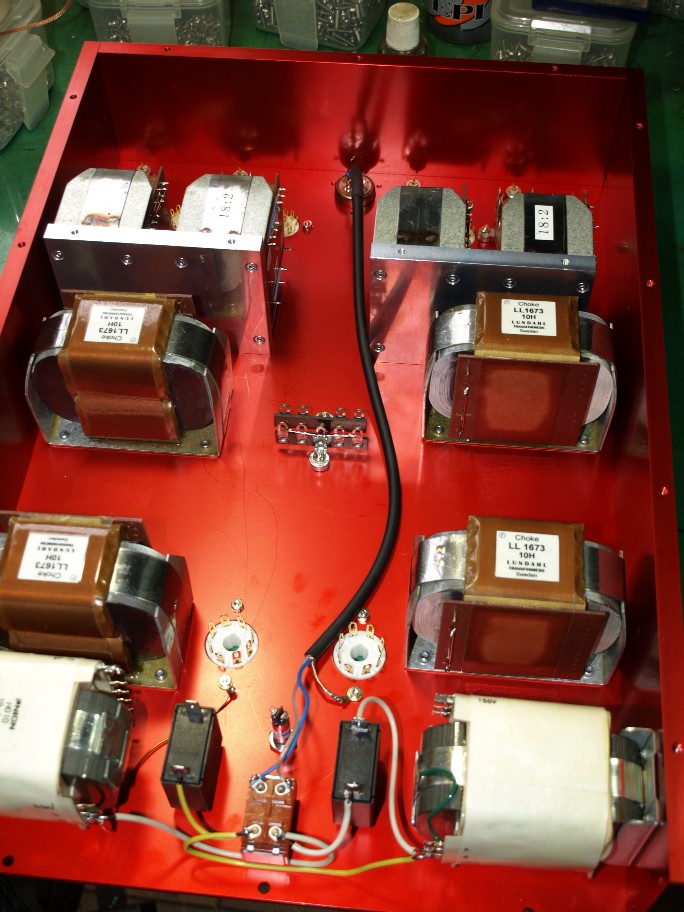

シャシの真ん中を走っているのが、そのシールド線。
シールド線と言いましても、極普通の単芯ではなく、２芯シールドです。
此の写真だけでも判りますよね。

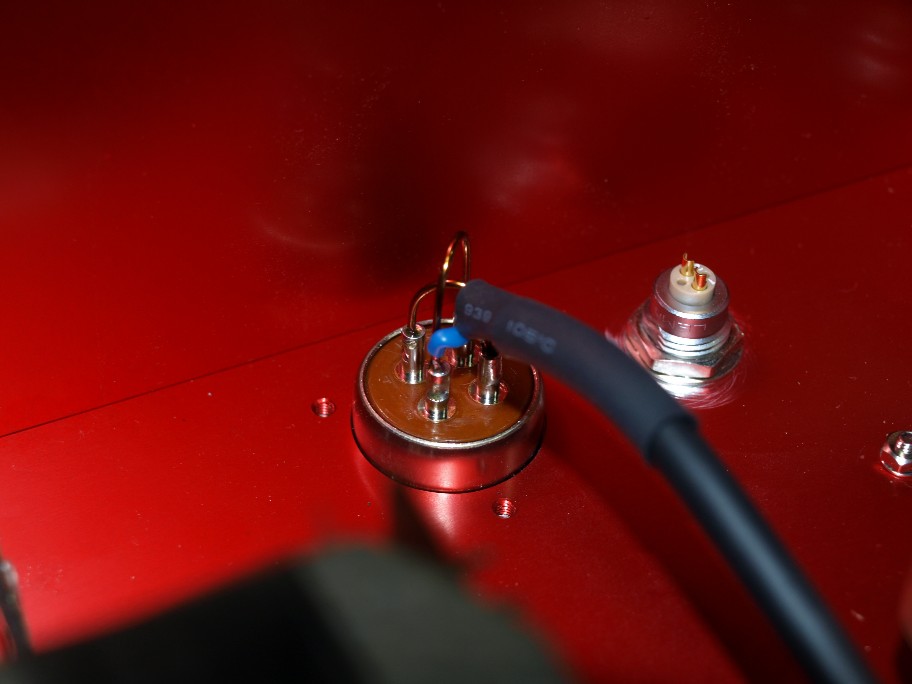

後ろ側。電源のメタコンへ接続。
こちら側はシールド部分は切断して何処へも繋ぎません。
そのシールド端末が何処かへ触れるとやばいので、熱収縮チューブで保護しています。
絶縁のビニールテープは使いません（当たり前ですよね）。

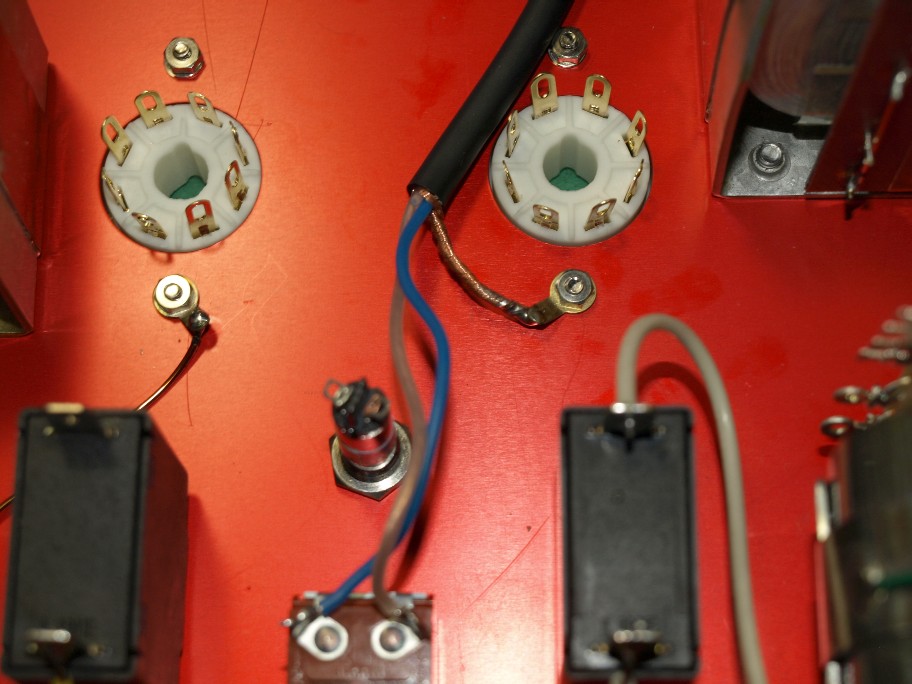

手前の電源Sw側。此方はシールドを手近な所でシャシアース。
今回のアンプ。AC１００Vラインが信号回路の真ん中を突っ切っているのです。
これからの、ハム漏れを嫌った為のシールド線です。
臭い臭いは元から絶たなきゃ・・・。の発想です。
昔から、ACラインにはよくシールド線を使いました。大丈夫とは思うのですが安全策です。
元々使わない方が良い。とは思っていましたが、経験を積む程、シールド線の悪影響が見えて来たんですね。
イヤ、本当に信号回路にシールド線を使っちゃダメですよ。
今回のプリアンプ。プリアンプとドライブアンプを一体で作ったのは、接続ケーブル（シールド線）を無くしたかったのです。
使って良い場所は、インピーダンスの低い所だけなんですね。
で、今作っているドライブアンプ内に、一箇所だけシールド線を使っちゃいました（笑）。
シャシの真ん中を走っているのが、そのシールド線。
シールド線と言いましても、極普通の単芯ではなく、２芯シールドです。
此の写真だけでも判りますよね。
後ろ側。電源のメタコンへ接続。
こちら側はシールド部分は切断して何処へも繋ぎません。
そのシールド端末が何処かへ触れるとやばいので、熱収縮チューブで保護しています。
絶縁のビニールテープは使いません（当たり前ですよね）。
手前の電源Sw側。此方はシールドを手近な所でシャシアース。
今回のアンプ。AC１００Vラインが信号回路の真ん中を突っ切っているのです。
これからの、ハム漏れを嫌った為のシールド線です。
臭い臭いは元から絶たなきゃ・・・。の発想です。
昔から、ACラインにはよくシールド線を使いました。大丈夫とは思うのですが安全策です。
