先日発注したモーターが入荷。

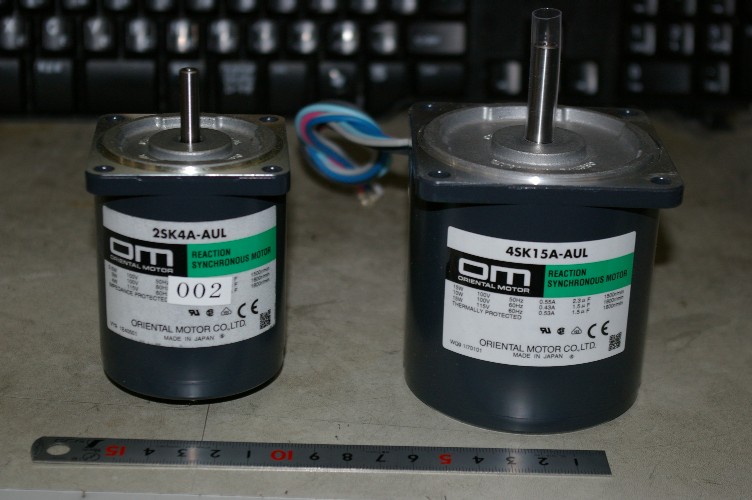

左の小さい方が従来のモーター。右の大きい方が今回入荷したもの。

どちらも、シンクロナスモーターです。

シンクロナスモーターの特徴は、電源周波数に同期して回るので、電圧が変わっても回転数は変わりません。

つまり、大型モーター（質量が大きい）の電圧を絞って、トルクは従来のモーター並みに落とします。

結果、質量の大きな分、振動が抑えられるとの考えです。

モーターの回転数は、５０Hzで１５００rpm。３３1/3に減速するには1/45にするようです。

今迄は、糸だけで減速していましたが、今回は一段減速後に糸でドライブです。

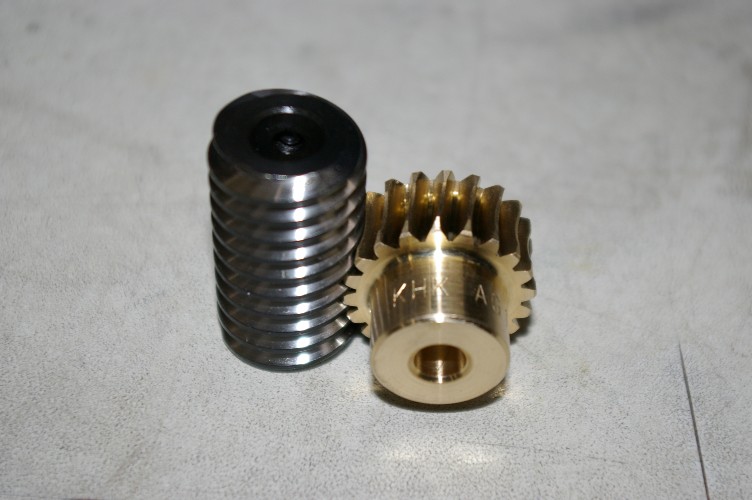

減速ギヤ。ウォームです。ウォームでは減速比が大き過ぎるのが問題ですが、ウォームが２枚歯に成っていて、減速比1/10を見つけました。

此れですと、駆動側のプーリー径は６０mm強で作れます。

プーリーが大きいとスリップが少なくなり、音の立ち上がり、エネルギー感をシッカリと再現します。

ウォームギヤをチョイスした一番の理由は、騒音が少ない事。
其れともう１つ。実は此れが狙い。

ウォームギヤは動力の伝達が、一方通行。つまりターンテーブル側の負荷変動がモーターに伝わりにくいのです。

さて、今の仕事が終わったら、早速図面の作成。
その後、試作です。
まだ必要なパーツ全ては揃っていませんし、軸受け部の材質は何が良いかも判っていません。

ベアリングはNG。メタル軸受けの予定です。

オイルシールも用意しなければいけません。

試作って一種のギャンブル。パチンコや競馬よりはるかに面白いです（笑）。
